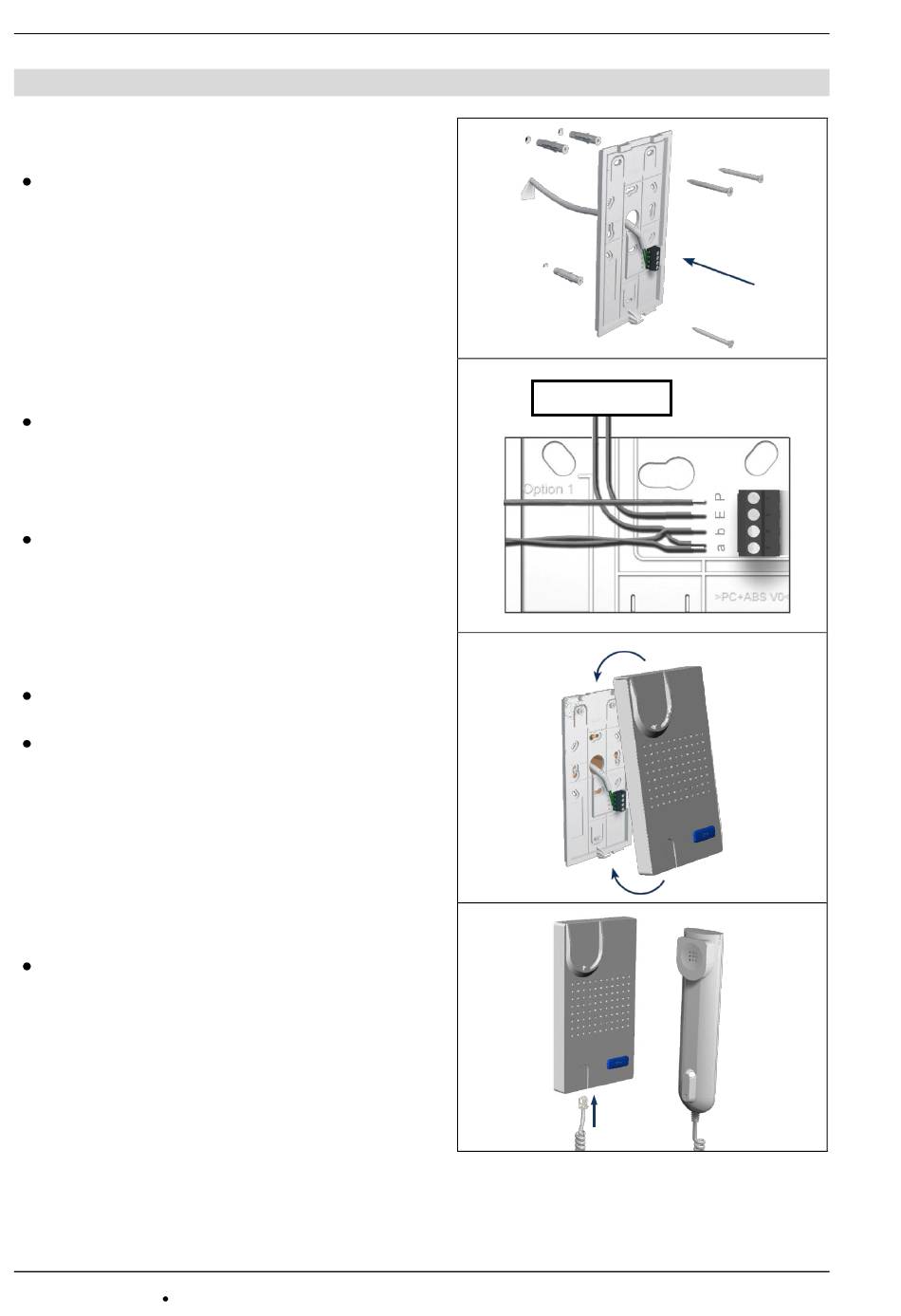

Unterschale montieren
Um die Anschlusskabel problemlos unterb-
ringen zu können, ist hinter dem Gerät eine
Unterputzdose zu setzen.
Positionieren Sie die UP-Dose unterhalb
der Kabeldurchführung.
Montieren Sie die Unterschale an drei
Befestigungsbohrungen mit geeigneten
Schrauben an der Wand.
Leitungen anschließen
Minimieren Sie die Länge der Leitungen
oberhalb der Unterschale, um die Leitungen
problemlos unterbringen zu können und die
Leitungen beim Aufrasten der Oberschale
nicht einzuklemmen.
Schließen Sie die Leitungen gemäß Beschrif-
tung an: a b E P (von unten nach oben), Eta-
gentaster an a – E.
Schaltungsbeispiel siehe Seite 8.
Oberschale aufrasten
Setzen Sie die Oberschale auf die beiden
Rastwinkel an der Unterschale auf (1).
Rasten Sie die Oberschale unten mit leicht-
em Druck ein (2)
Hörer anschließen
Stecken Sie den Western-Stecker der Hörer-
schnur in die Buchse an der Unterseite des
Telefons.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
Mail: hotline@tcsag.de
6
Montage
Etagentaster
1
2
Technische Änderungen vorbehalten.
