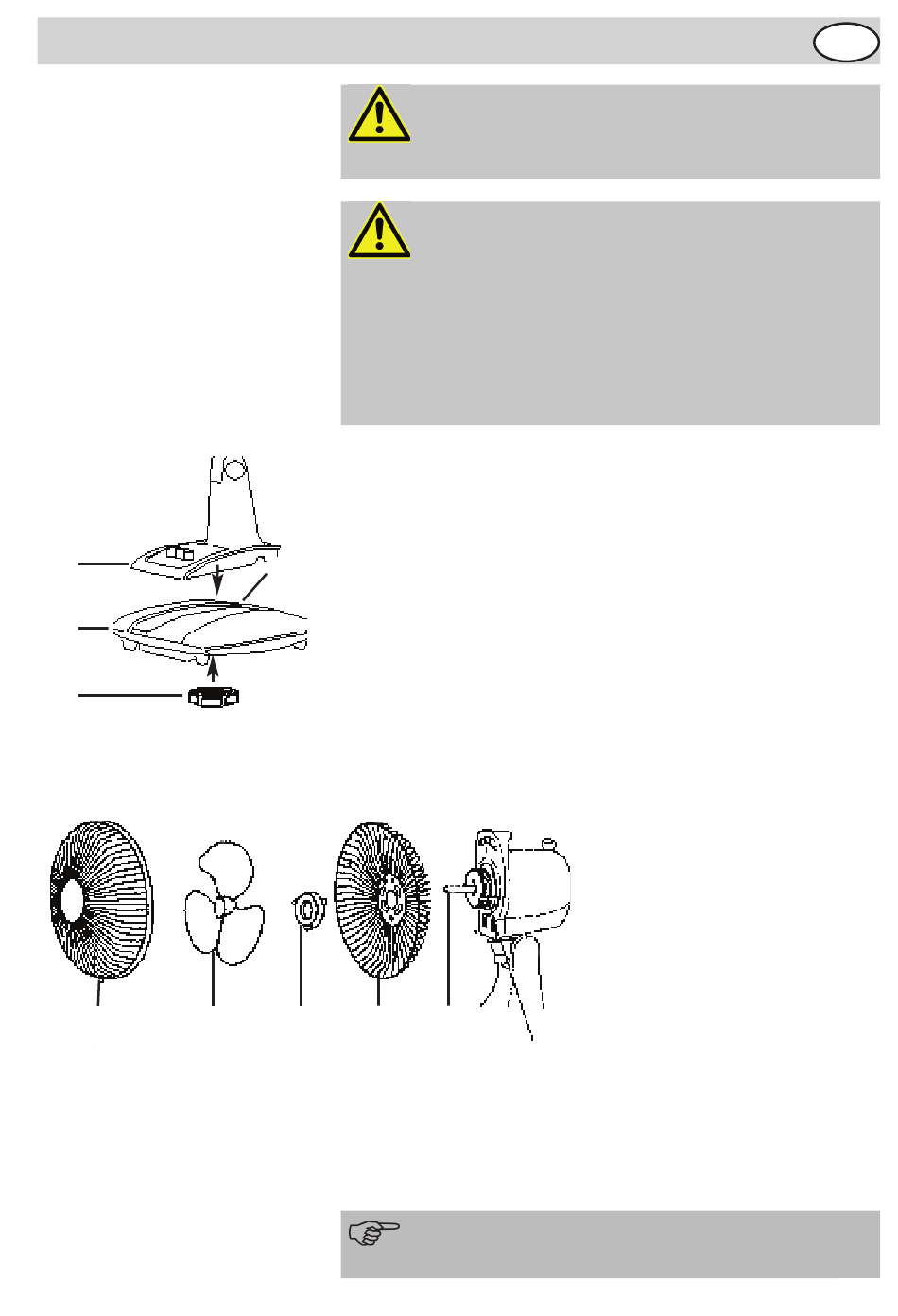

Zusammenbau VC 29
A
C
D
E F

Montage

WARNUNG!
Verwenden Sie niemals ein defektes Gerät.
WARNUNG!
Prüfen Sie vor der Montage, ob der
Netzstecker gezogen ist. Bei eingestecktem
Netzstecker könnte das Gerät versehentlich
eingeschaltet werden und Verletzungen
verursachen.
• Fußplatte [A] des Ventilators zuerst mit der Rastnase
in die hintere Öffnung [B] der Bodenplatte [C] einset-
zen, dann nach unten drücken und von unten mit der
großen Mutter [D] sichern.
B • Hinteres Schutzgitter [H] mit den Führungsstegen
genau auf die drei Aussparungen (je eine oberhalb
und zwei unterhalb der Motorachse) am Motorkopf
aufsetzen und mit der großen Mutter [G] fest (im
Uhrzeigersinn) anschrauben.
• Windflügel [F] bis zum Anschlag auf die Motorachse
[J] stecken. Vergewissern Sie sich, dass die
Spannfeder auf der Windflügelnabe vorhanden ist.
Einen evtl. vorhandenen Schutzschlauch auf der
Achse vorher entfernen.
G H J
Sicherungshebel nach oben an das Gitter drücken
und mit der Kreuzschlitzschraube sichern.
HINWEIS!
Darauf achten, dass es rund herum einrastet.
• Am vorderen Schutzgitter [E]
die Kreuzschlitzschraube her-
ausdrehen. Sicherungshebel
nach unten klappen.
• Vorderes Schutzgitter [E] mit
Klemmring (Verschraubung
nach unten zeigend) auf das
hintere Schutzgitter [H] aufset-
zen und andrücken,
