WARNUNG!
Prüfen Sie vor der Montage, ob der Netzstecker gezogen ist.
Bei eingestecktem Netzstecker könnte das Gerät versehentlich eingeschaltet
werden und Verletzungen verursachen.

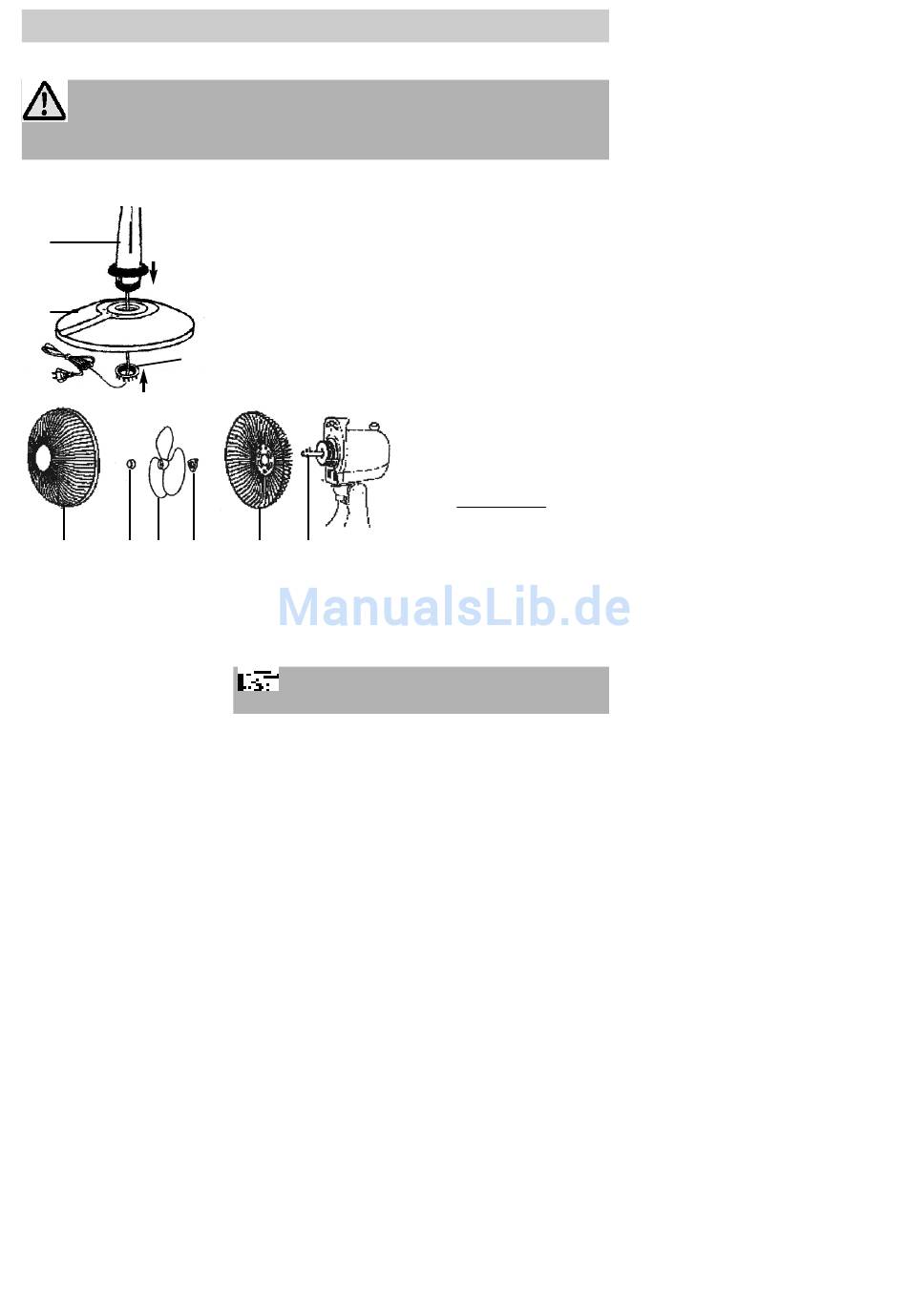

Zusammenbau
A
B
D
C
E
F G
H
• Zuerst das Netzkabel [C] durch die Öffnung in der
Bodenplatte [B] und Mutter [D] stecken.
• Dann den Fußsockel [A] des Ventilators durch die
Öffnung der Bodenplatte [B] stecken und von unten
mit der großen Mutter [D] fest (im Uhrzeigersinn)
anschrauben.
• Hinteres Schutzgitter [J] mit den Führungsstegen
genau auf die drei Aussparungen (je eine oberhalb
und zwei unterhalb der Motorachse) am Motorkopf
aufsetzen und mit der großen Mutter [H] fest (im
Uhrzeigersinn) anschrauben.
• Windflügel [G] bis zum
J
K
• Vorderes Schutzgitter [E] mit Klemmring (Verschrau-
bung nach unten zeigend) auf das hintere Schutzgit-
ter [H] aufsetzen und andrücken, Sicherungshebel
nach oben an das Gitter drücken und mit der Kreuz-
schlitzschraube sichern.
HINWEIS!
Darauf achten, dass es rund herum einrastet.
Montage
Anschlag auf die Motor-
achse [K] stecken.
Beim Modell VB 34 zusätz-
lich mit beiliegender Hut-
mutter [F] sichern.
Achtung: Linksgewinde !
7
