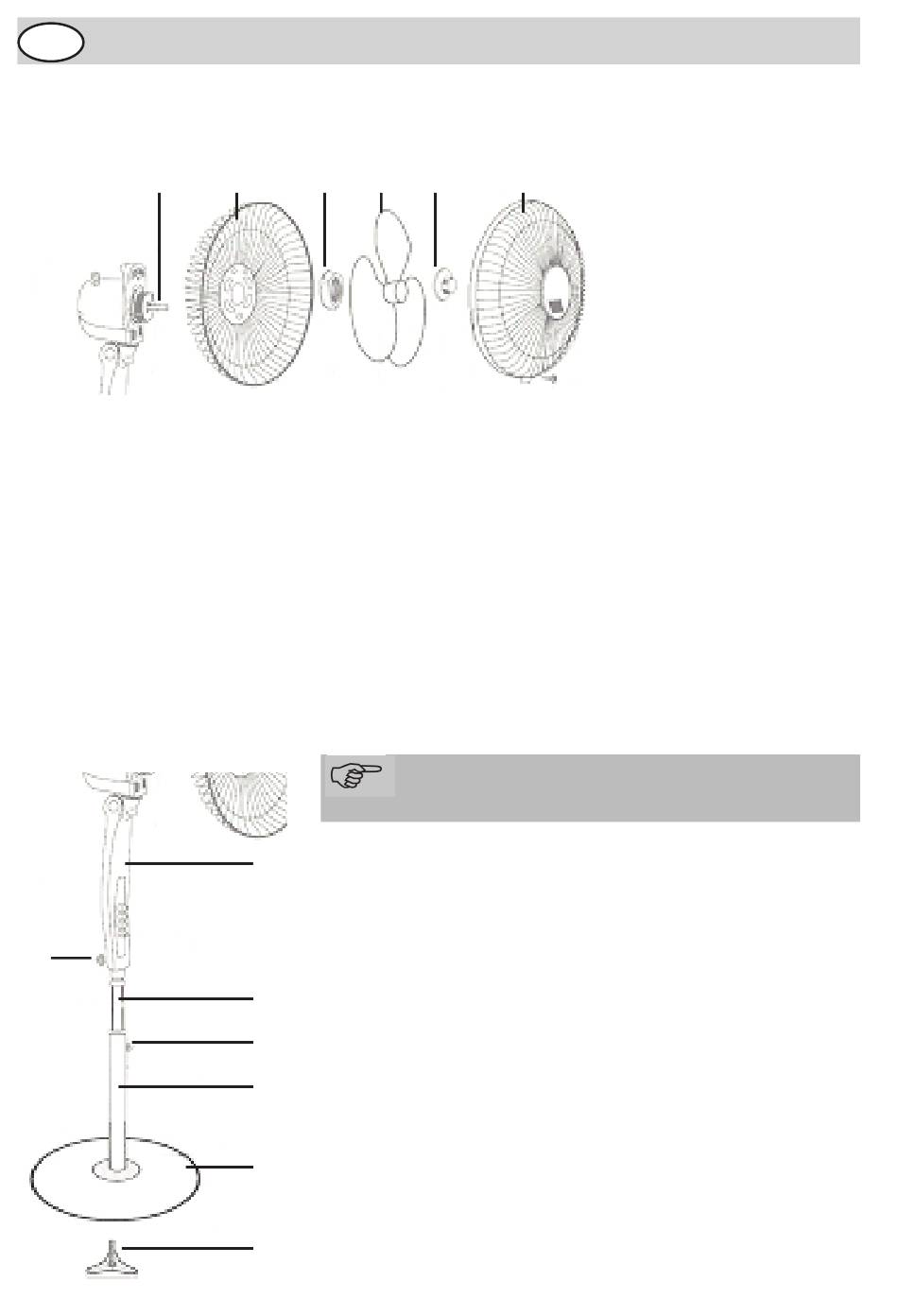

Zusammenbau VC 45 S

A
H
10
B C D
• Windflügel [D] bis zum Anschlag auf die Motorachse
[A] stecken. Einen evtl. vorhandenen Schutzschlauch
vorher entfernen.
• Zur Sicherung des Windflügels die Hutmutter [E] auf
die Motorachse [A] schrauben. Linksgewinde! Hut-
mutter entgegen dem Uhrzeigersinn aufschrauben.
• Am vorderen Schutzgitter [E] die Kreuzschlitz-
schraube herausdrehen. Sicherungshebel nach
unten klappen.
• Vorderes Schutzgitter [F] mit Klemmring (Verschrau-
bung nach unten zeigend) auf das hintere Schutzgit-
ter [B] aufsetzen und andrücken,
Darauf achten, dass es rund herum einrastet.
Sicherungshebel nach oben an das Gitter drücken
G
und mit der Kreuzschlitzschraube sichern.
• Standrohr [L] passgenau in den Standfuß / Boden-
platte [M] einsetzen und mit der Schraube [N] von
unten fest (im Uhrzeigersinn) verschrauben.
• Teleskoprohr [J] aus dem Standrohr [L] heraus zie-
J
hen und mit der Rändelkopfschraube [K] durch
Drehen nach rechts (im Uhrzeigersinn) sichern.
K
• Ventilator mit dem Fußsockel [G] bis zum Anschlag
auf das Teleskoprohr [J] setzen und mit der Rändel-
L
kopfschraube [H] durch Drehen nach rechts (im
Uhrzeigersinn) sichern.
M
N
Montage
E F
HINWEIS!
• Hinteres Schutzgitter [B]
mit den drei runden Aus-
sparungen genau auf
die drei Noppen - zwei
oberhalb und eine unter-
halb der Motorachse [A]
- am Motorkopf aufset-
zen und mit der großen
Mutter [C] fest (im Uhr-
zeigersinn) anschrau-
ben.
