WARNUNG!
Prüfen Sie vor der Montage, ob der Netzstecker gezogen ist.
Bei eingestecktem Netzstecker könnte das Gerät versehentlich eingeschaltet
werden und Verletzungen verursachen.

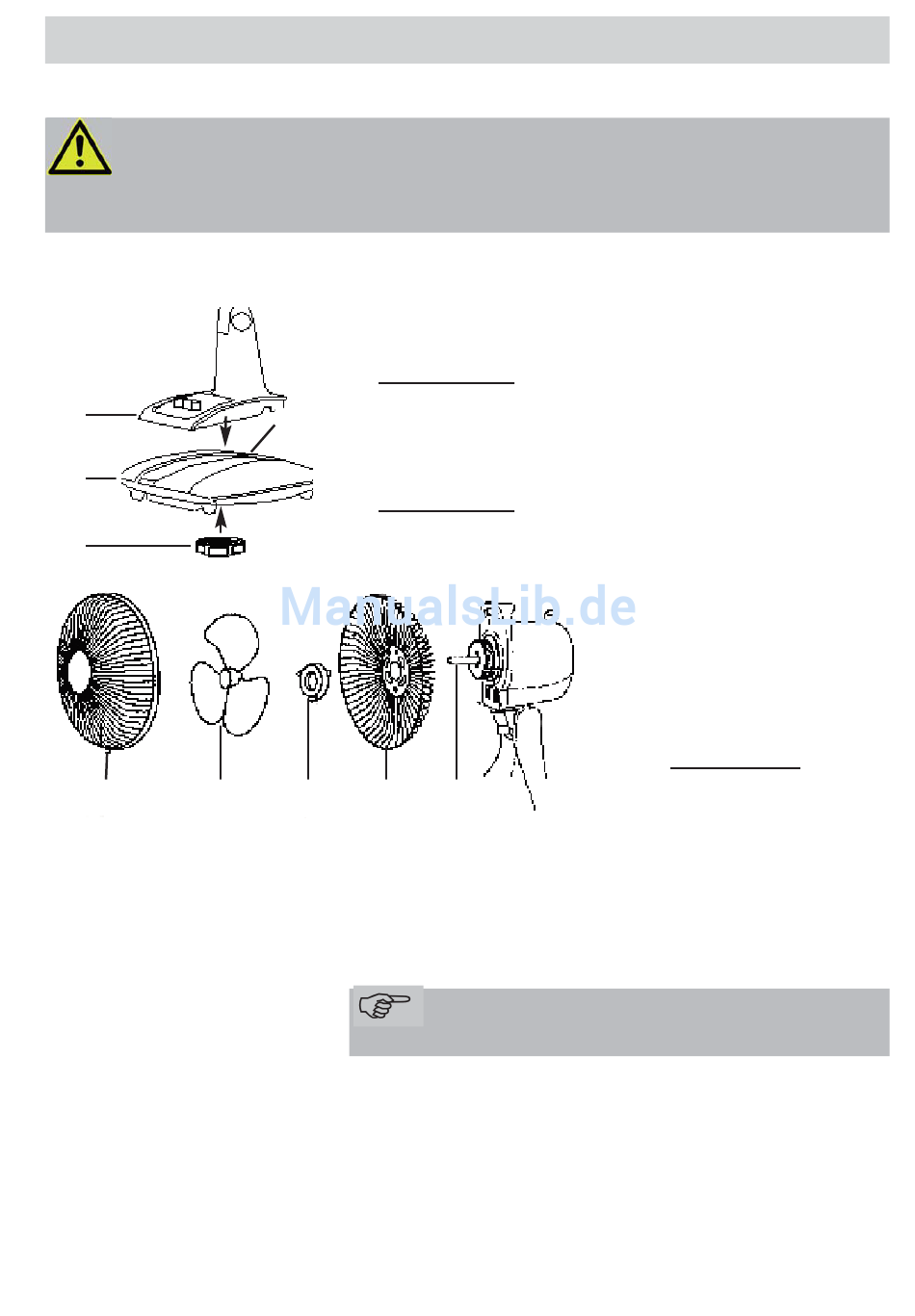

Zusammenbau VC 29 / 34

A
C
D
E F

Montage

• Fußplatte [A] des Ventilators zuerst mit der Rastnase
in die hintere Öffnung [B] des Bodenplatte [C] einset-
zen, dann nach unten drücken und von unten mit der
großen Mutter [D] sichern.
• Modell VC 29: Hinteres Schutzgitter [H] mit den
Führungsstegen genau auf die drei Aussparungen
B
(je eine oberhalb und zwei unterhalb der Motor-
achse) am Motorkopf aufsetzen und mit der großen
Mutter [G] fest (im Uhrzeigersinn) anschrauben.
Modell VC 34: Hinteres Schutzgitter [H] mit den run-
den Aussparungen genau auf die drei Noppen (je
zwei oberhalb und eine unterhalb der Mororachse)
G H J
• Vorderes Schutzgitter [E] mit Klemmring (Verschrau-
bung nach unten zeigend) auf das hintere Schutzgit-
ter [H] aufsetzen und andrücken, Sicherungshebel
nach oben an das Gitter drücken und mit der
Kreuzschlitzschraube sichern.
HINWEIS!
Darauf achten, dass es rund herum einrastet.
am Motorkopf aufsetzen
und mit der großen Mutter
[G] fest (im Uhrzeigersinn)
anschrauben.
• Windflügel [F] bis zum
Anschlag auf die Motor-
achse [J] stecken.
Beim Modell VC 34 zusätz-
lich mit beiliegender Mutter
sichern.
Achtung: Linksgewinde !
