Inhaltszusammenfassung für Fakir prestige I VC 20 S

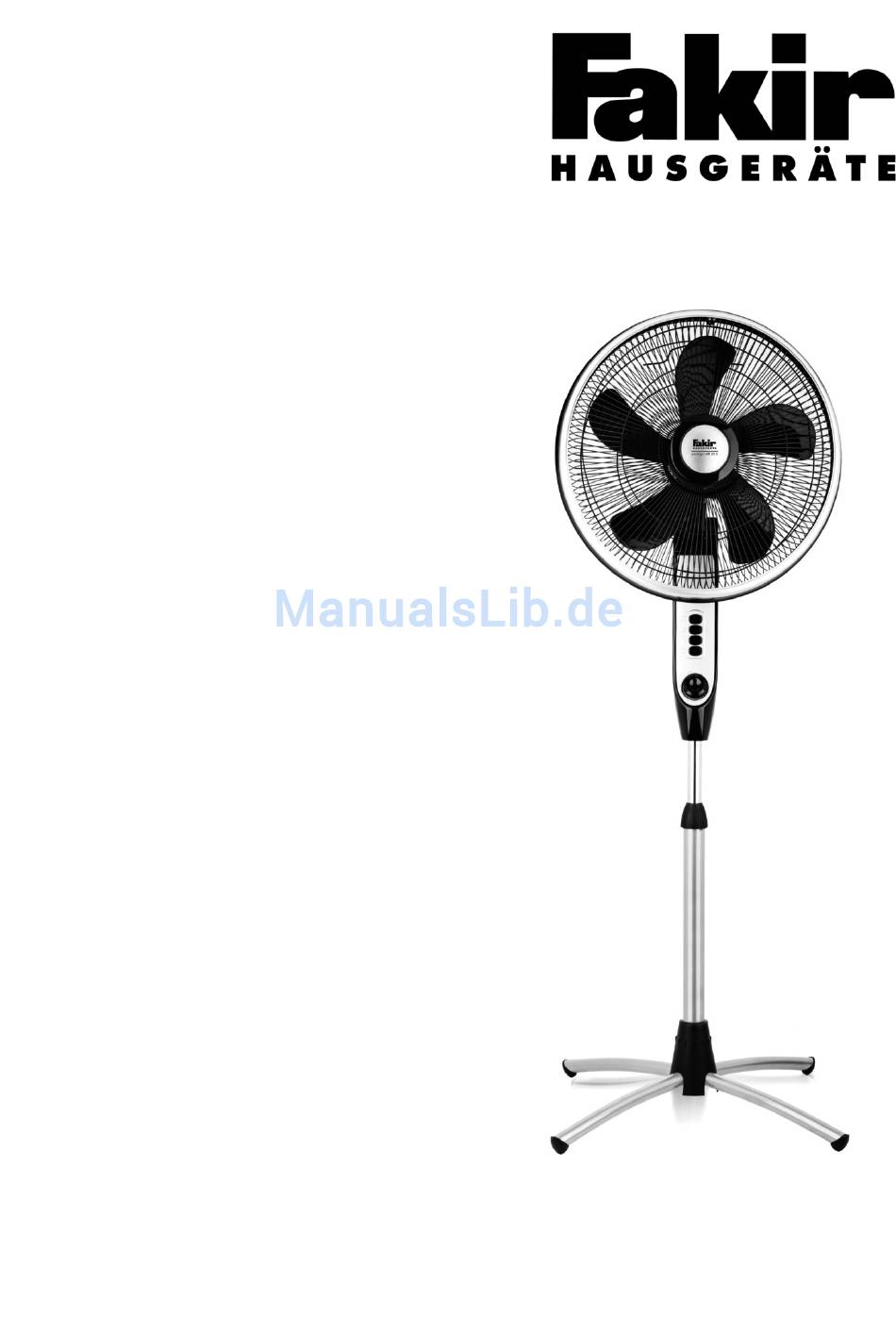

- Seite 1 I VC 20 S Bedienungsanleitung Stand-Ventilator de - DE...
-
Seite 2: Inhaltsverzeichnis
Allgemeines Inhalt Allgemeines Inhalt ................2 Informationen zur Bedienungsanleitung ......3 Haftung................3 Hinweise in der Bedienungsanleitung......3 Sicherheit CE-Konformitätserklärung..........4 Bestimmungsgemäße Verwendung .......4 Bestimmungswidrige Verwendung.........4 Kinder................4 Allgemein ...............5 Elektrischer Strom............5 Versand................5 Im Gefahrenfall ..............5 Bei einem Defekt ............6 Überblick Auspacken/Lieferumfang ..........7 Teile und Funktionen............8 Technische Daten ............9 Montage Montage ...............10... -
Seite 3: Allgemeines
Allgemeines Informationen zur Vielen Dank, Bedienungsleitung dass Sie einen Fakir Ventilator gewählt haben. Er wurde entwickelt und hergestellt, um Ihnen über viele Jahre einen störungsfreien Betrieb zu leisten. Diese Bedienungsanleitung soll Ihnen den sicheren und bestmöglichen Umgang mit dem Gerät ermöglichen. -
Seite 4: Sicherheit
Sicherheit Dieses Gerät erfüllt die Anforderungen des CE-Konformitätserklärung Produktsicherheitsgesetzes - ProdSG -, sowie die EU- Richtlinien 2004/108/EG “Elektromagnetische Verträglichkeit”, 2006/95/EG Niederspannungsrichtlinie”, 2001/95/EG „Allgemeine Produktsicherheitsrichtlinie“ 2011/65/EU „RoHS-Richtlinie”, 2009/125/EG „Öko- design-Richtlinie“. Das Gerät trägt auf dem Typen schild die CE- Kennzeichnung. Dieser Ventilator ist nur für seinen vorgesehenen Bestimmungsgemäße Verwendungszweck - für die Lüftung im Haushalt oder Verwendung... -
Seite 5: Allgemein
Sicherheit Allgemein ● Nach dem Zusammenbau darf das Schutzgitter nicht mehr entfernt werden. ● Den Luftstrom nicht direkt auf Personen richten. ● Den Luftstrom nicht behindern, mindestens 50 cm Freiraum nach allen Seiten lassen. Elektrischer Strom ACHTUNG! ● Eine falsche Spannung kann das Gerät zerstören. Betreiben Sie das Gerät nur, wenn die auf dem Typenschild angegebene Spannung mit der Spannung in Ihrem Haushalt übereinstimmt. -
Seite 6: Bei Einem Defekt
Diese Angaben finden Sie auf dem Typenschild des Gerätes. WARNUNG! Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir- Kundendienst) durchgeführt werden. Dabei dürfen nur Original Fakir Ersatzteile eingesetzt werden. Nicht fachgerecht reparierte und gewar- tete Geräte stellen eine Gefahr für den Benutzer dar. -
Seite 7: Überblick
Überblick Auspacken / Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang Inhalt der Verpackung auf Vollständigkeit: - Schutzgitter vorne - Hutmutter - Windflügel - Überwurfmutter - Schutzgitter hinten - Motorkopf - Rändelschraube - Teleskoprohr - Überwurfmutter - Standrohr - Rohrverteiler - 4 Standrohrfüsse - Fuss Verbinder... -
Seite 8: Teile Und Funktionen
Überblick Teile und Funktionen 1. Abdeckung Schutzgitter 2. Schutzgitter vorne 3. Haltering vorne 4. Hutmutter mit Linksgewinde 5. Windflügel 6. Überwurfmutter 7. Schutzgitter hinten 8. Sicherungsschraube 9. Haltering hinten 10. Schaltknopf Oszillation 11. Bedienpult 12. Drehknopf Zeitvorwahl 13. Rändelschraube 14. Teleskoprohr 15. -
Seite 9: Technische Daten
Überblick Technische Daten Fakir Stand Ventilator VC 20 S Art.-Nr. 69 06 009 Nennspannung ........220 - 240 V AC Nennfrequenz ............50 Hz Leistung max............55 W Geschwindigkeitsstufen ..........3 Zeitvorwahl ..........0 - 120 Minuten Netzkabel ca............1,5 m Korbdurchmesser ca..........44 cm Flügeldurchmesser..........40 cm... -
Seite 10: Montage
Montage WARNUNG! Verwenden Sie niemals ein defektes Gerät. WARNUNG! Prüfen Sie vor der Montage, ob der Netzstecker gezogen ist. Bei eingestecktem Netzstecker könnte das Gerät versehentlich eingeschaltet werden und Verletzungen verursachen. HINWEIS! Linksgewinde! Mutter entgegen dem Uhrzeigersinn auf- schrauben. Abflachung an Motorachse beachten Montage in folgender Reihenfolge: Falls nicht schon vormontiert, Überwurfmutter [15] von Standrohr [16] entfernen und Abdeckung [17] über das Teleskoprohr schieben. - Seite 11 Montage Vorderes Schutzgitter [2] mit Haltering [3] passgenau auf den Haltering des hinteren Schutzgitters [7] aufsetzen und nach rechts verdrehen. Darauf achten, dass es rund herum einrastet. Sicherungsschraube [8] festschrauben. Ventilator mit Bedienpult (Motorkopf) [10+11] auf das Teleskoprohr [14] stecken und mit der Rändelschraube [13] sichern.
-
Seite 12: Bedienung
Bedienung • Verbinden Sie den Netzstecker mit einer Steckdose Einstellen der Luftgeschwindigkeit Taste „1“ (low) drücken für langsame Geschwindigkeit Taste „2“ (medium) drücken für mittlere Geschwindigkeit Taste „3“ (high) für hohe Geschwindigkeit Taste „0“ AUS Benutzen Sie dazu den Schaltknopf (10) am Motorteil. Horizontale Blasrichtung (Oszillation) •... -
Seite 13: Nach Dem Gebrauch
Nach dem Gebrauch Reinigung / Pflege WARNUNG! Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit Reinigung und Pflege beginnen. So verhindern Sie, dass das Gerät versehentlich eingeschaltet wird. ACHTUNG! Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Alkohol. Diese würden das Gehäuse beschädigen. -
Seite 14: Hilfe Bei Störungen
Nach dem Gebrauch Hilfe bei Störungen Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitäts- kontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr. Bevor Sie sich an unseren Kundendienst wenden, prüfen Sie, ob Sie den Fehler selbst beseitigen können. -
Seite 15: Entsorgung
Nach dem Gebrauch Entsorgung Wenn das Gebrauchsende des Ventilators erreicht ist, insbesondere wenn Funktionsstörungen auftreten, ma- chen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. -
Seite 16: Garantie
Garantie Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: 1. Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz in der EU und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland gekauft worden. 2. -
Seite 17: Notizen
Notizen... - Seite 18 Notizen...
- Seite 19 Notizen...
- Seite 20 Fakir Hausgeräte GmbH Industriestraße 6 D-71665 Vaihingen/Enz Postfach 1480 D-71657 Vaihingen/Enz Tel.: +49 7042/912-0 Fax: +49 7042/912-360 © 2015 Fakir-Hausgeräte GmbH Änderungen vorbehalten www.fakir.de 69 06 994 9511 de info@fakir.de...
