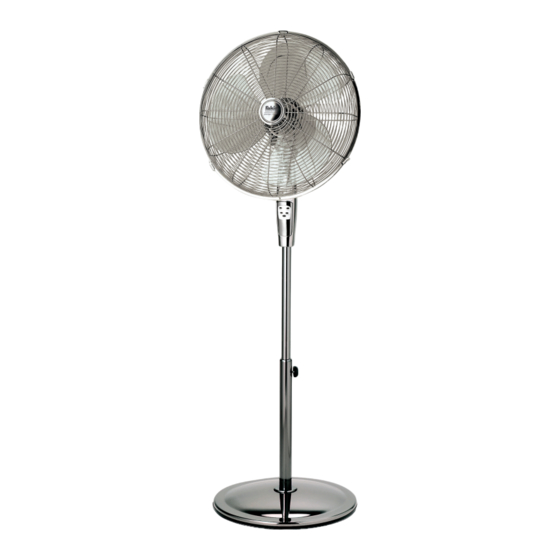

- Seite 1 premium I VL 45 GF Bedienungsanleitung Stand-Ventilator mit Fernbedienung de - DE...
- Seite 2 Allgemeines Inhalt Allgemeines Informationen zur Bedienungsanleitung....3 Haftung ..............3 Hinweise in der Bedienungsanleitung .......3 Sicherheit CE-Konformitätserklärung .........4 Bestimmungsgemäße Verwendung ......4 Bestimmungswidrige Verwendung ......4 Kinder ................4 Allgemein..............5 Elektrischer Strom .............5 Im Gefahrenfall............5 Versand ..............6 Bei einem Defekt ............6 Überblick Auspacken / Lieferumfang.........7 Teile und Funktionen ..........8 Technische Daten .............8 Montage...
- Seite 3 Allgemeines Informationen zur Vielen Dank, Bedienungsleitung dass Sie einen Fakir Ventilator gewählt haben. Er wurde entwickelt und hergestellt, um Ihnen über viele Jahre einen störungsfreien Betrieb zu leisten. Diese Bedienungsanleitung soll Ihnen den sicheren und bestmöglichen Umgang mit dem Gerät ermöglichen.
- Seite 4 Sicherheit Dieses Gerät erfüllt die Anforderungen des Produktsicherheits- CE-Konformitätserklärung gesetzes - ProdSG -,sowie die EU-Richtlinien 2014/30/EU “Elektromagnetische Verträglichkeit” , 2014/35/EU “Niederspannungsrichtlinie”, 2001/95/EG „Allgemeine Produktsicherheitsrichtlinie“, 2011/65/EU „RoHS-Richtlinie” und 2009/125/EG „Ökodesign-Richtlinie“. Das Gerät trägt auf dem Typenschild die CE-Kennzeichnung. Dieser Ventilator ist nur für seinen vorgesehenen Bestimmungsgemäße Verwendungszweck - für die Lüftung im Haushalt oder Verwendung...
- Seite 5 Sicherheit Allgemein ● Nach dem Zusammenbau darf das Schutzgitter nicht mehr entfernt werden. ● Den Luftstrom nicht direkt auf Personen richten. ● Den Luftstrom nicht behindern, mindestens 50 cm Freiraum nach allen Seiten lassen. Elektrischer Strom ACHTUNG! ● Eine falsche Spannung kann das Gerät zerstören. Betreiben Sie das Gerät nur, wenn die auf dem Typenschild angegebene Spannung mit der Spannung in Ihrem Haushalt übereinstimmt.
- Seite 6 Diese Angaben finden Sie auf dem Typenschild des Gerätes. WARNUNG! Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir- Kundendienst) durchgeführt werden. Dabei dürfen nur Original Fakir Ersatzteile eingesetzt werden. Nicht fachgerecht reparierte und gewar- tete Geräte stellen eine Gefahr für den Benutzer dar.
- Seite 7 Überblick Auspacken / Ventilator aus der Verpackung nehmen. Lieferumfang Bitte überprüfen sie nach dem Auspacken, ob alle in der nachfolgenden Montageanleitung genannten Teile vorhanden sind. - Ventilator - Standfuß - Fernbedienung - Bedienungsanleitung Sollten Sie einen Transportschaden bemerken, wen- den Sie sich umgehend an Ihren Händler. HINWEIS! Bewahren Sie die Verpackung zur Aufbewahrung und für spätere Transporte auf (z.B.
- Seite 8 Überblick Teile und Funktionen Schwenkklammern Schutzgitter vorne / hinten Bedienpult Teleskop-Standrohr Bodenplatte (Standfuß) Technische Daten premium | VL 45 GF 69 34 009 Artikel-Nummer Spannung 230 V / 50 Hz Leistungsaufnahme max. 60 W Luftdurchsatz max. 1900 m³/h Korbdurchmesser 450 mm Flügeldurchmesser...
- Seite 9 Montage Zusammenbau WARNUNG! Verwenden Sie niemals ein defektes Gerät. WARNUNG! Prüfen Sie vor der Montage, ob der Netzstecker gezogen ist. Bei eingestecktem Netzstecker könnte das Gerät versehentlich eingeschaltet werden und Verletzungen verursachen. • Bodenplatte (Standfuß) [2] mit vor- montierter Gewichtsscheibe auf das Stand-/Teleskoprohr [3] passgenau aufsetzen (die Stege am Standfuß...
- Seite 10 Montage Höhenverstellung Der Ventilator kann in der Höhe von ca. 100 - 130 cm verstellt werden. Dazu Rändel-schraube [11] lösen, das Teleskoprohr [3] auf die gewünschte Höhe herausziehen oder zusammenschieben und mit der Rändelschraube wieder sichern. Der Ventilator kann von Hand auf den gewünschten ver- Vertikale Verstellung tikalen Arbeitsbereich eingestellt werden: von ca.
- Seite 11 Bedienung Einschalten und Wahl der Drehzahl ACHTUNG! Stellen Sie das Gerät nicht neben Wärme- quellen und vermeiden Sie direkte Sonnen- einstrahlung. Hitze kann den Ventilator beschädigen. ● Durch einmaliges Drücken der Taste ON / SPEED wird der Ventilator auf die langsame Geschwindig- keitsstufe eingeschaltet..
- Seite 12 Bedienung Fernbedienung Batterie einlegen / wechseln: A Batteriefach auf der Rückseite öffnen: den Batteriehalter herausziehen. B Batterie (Knopfzelle) mit dem Pluspol nach oben (siehe Markierung auf dem Halter) einlegen. Batteriehalter wieder einschieben. Eine Ablagemulde im Gerät dient zur Aufbewahrung der Fernbedienung. Zum Einsetzen der Fernbedienung diese erst oben anlegen und danach unten an- drücken.
- Seite 13 Bedienung Oszillation Ventilator einer automatischen Schwenkvorrichtung = Oszillation ausgestattet. Dieser horizontale Schwenkbereich beträgt ca. 75 Grad. Die Umschaltung von “Stand” auf “Oszillation” erfolgt mit der Taste SW. Timer Der Zeitschalt-Modus kann in vier Stufen durch mehrma- liges Drücken der Taste TIMER gewählt werden: Stunde >...
- Seite 14 Nach dem Gebrauch Reinigung / Pflege WARNUNG! Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit Reinigung und Pflege beginnen. So verhindern Sie, dass das Gerät versehentlich eingeschaltet wird. ACHTUNG! Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Alkohol. Diese würden das Gehäuse beschädigen.
- Seite 15 14 Cent / Minute aus dem Festnetz der deutschen Telekom Vor dem Anruf unbedingt Geräte / Modellbezeichnung mit 7-stelliger Art.-Nr. z.B 69 34 009 und Fertigungsdatum 2015-11 (Diese Angaben finden Sie auf dem Typenschild des Gerätes.) oder die 7-stellige Ersatzteil-Nummer bereit halten.
- Seite 16 Nach dem Gebrauch Entsorgung Wenn das Gebrauchsende des Ventilators erreicht ist, insbesondere wenn Funktionsstörungen auftreten, ma- chen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften.
- Seite 17 Garantie Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: 1. Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz in der EU und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland gekauft worden. 2.
- Seite 18 Notizen...
- Seite 19 Notizen...
- Seite 20 Fakir Hausgeräte GmbH Industriestraße 6 D-71665 Vaihingen / Enz Postfach 1480 D-71657 Vaihingen / Enz Tel.: +49 7042 / 912-0 Fax: +49 7042 / 912-360 www.fakir.de © 2016 Fakir Hausgeräte GmbH Änderungen vorbehalten info@fakir.de Art-Nr. 69 34 994 - 9611 de...
- Seite 21 premium I VL 45 GF Operating Instructions Pedestal cooling fan with remote control en–US...
- Seite 22 General Table of contents General Information about the operating instructions .....3 Liability...............3 Notices in the operating instructions ......3 Safety CE Declaration of Conformity........4 Intended use..............4 Unauthorized use ............4 Children ..............4 General..............5 Electric current ............5 In case of danger ............5 Dispatch..............6 In case of defects ............6 Overview Unpacking / Scope of delivery........7...
- Seite 23 Information about the Thank you operating instructions for choosing a Fakir cooling fan. It was designed and constructed for many years of trouble-free operation. These operating instructions are intended to enable the safe and proper handling and operation of the appliance.
- Seite 24 Safety This appliance fulfills the requirements of the Product CE Declaration Safety Law (ProdSG) and the EU Directives 2014/30EC of Conformity “Electromagnetic Compatibility”, 2014/35/EC “Low-Voltage Directive”, 2001/95/EC “General Product Safety Directive”, 2011/65/EU “RoHS Directive”, 2009/125/EC „Eco design Directive“. The appliance bears the CE mark on the rating plate.
- Seite 25 Safety General ● The protective grid must not be removed after assembly. ● Do not direct the air flow directly at people. ● Do not obstruct the air flow and keep a minimum clearance of 50 cm on all sides. Electric current ATTENTION! ●...
- Seite 26 WARNING! Repairs and maintenance may be performed only by trained technicians (e.g. Fakir customer service department). Only Fakir original replace- ment parts may be used. Unauthorized repairs and maintenance pose a danger for the user.
- Seite 27 Overview Unpacking / Remove the cooling fan from the packaging. Scope of delivery After unpacking, please check whether all the parts cited in the following Installation Instructions are present. – Cooling fan – Base foot – Remote control – Operating Instructions If you detect damage from transport, contact your retail dealer immediately.
- Seite 28 Swivel brackets Protective grid, front / back Control panel Telescopic pedestal tube Nozzle plate (base foot) Technical data premium | VL 45 GF 69 34 009 Article number Voltage 230 V / 50 Hz Maximum power consumption 60 W Maximum air flow 1900 m³/h...
- Seite 29 Assembly Assembly WARNING! Never use a defective appliance. WARNING! Prior to assembly, make sure that the mains plug is unplugged. If the mains plug is plug- ged in, the appliance could accidentally be switched on, resulting in injuries. • Place the nozzle plate (base foot) [2] with pre-installed weight disc onto the pedestal / telescopic tube [3] precisely (the bars on the base foot have to...
- Seite 30 Assembly Height adjustment The height of the cooling fan can be adjusted from approximately 100 – 130 cm. For adjustment, loosen the knurled screw [11], pull out or push in the telescopic tube [3] to the desired height and secure again using the knurled screw.
- Seite 31 Operation Power-on and speed selection ATTENTION! Do not place the appliance directly next to any heat sources and avoid exposure to direct sunlight. Heat may cause damage to the cool- ing fan. ● By pressing the ON / SPEED button once, the cooling fan is switched on and will operate at the slow speed setting.
- Seite 32 Operation Remote control Inserting / replacing the battery: A Open the battery compartment on the back: Pull out the battery tray. B Insert battery (button cell) with the pos- itive pole facing upwards (see marking on the tray). Re-insert the battery tray. A tray in the appliance serves to store the remote control.
- Seite 33 Operation Oscillation The cooling fan is equipped with an automatic swivel device = oscillation. This range of horizontal movement is approximately 75°. Switch from “Stand” to “Oscillation” by pressing the SW button. Timer The four timer modes can be selected by pressing the TIMER button multiple times: hour >...
- Seite 34 After use Cleaning / care WARNING! Switch off and unplug the appliance before cleaning. This will prevent the appliance from accidentally being switched on. ATTENTION! Do not use cleaning solutions, abrasive cleaners or alcohol. This would damage the housing. Dust accumulations inside the appliance can be removed with a vacuum cleaner or by blowing with compressed air.
- Seite 35 Before calling, make sure to have the following information: Appliance / model designation including 7-digit article number e.g. 69 34 009 and date of manufacture 2015-11 (This information can be found on the rating plate of the appliance.) or the 7-digit replacement part number.
- Seite 36 After use Disposal When the cooling fan has reached the end of its service life, especially in the event of malfunctions, render the appliance unserviceable by first unplugging and then cutting the power cord. Dispose of the appliance in accordance with the applic- able environmental regulations for your country.
- Seite 37 Warranty We provide a warranty for the appliance subject to the following conditions: 1. The Customer's main place of residence is in the EU and the appliance was bought from a dealer located in Germany. 2. We undertake to repair the appliance free of charge, including free shipping, if it becomes defective due to a material or assembly error within 24 months (within 12 months if used commercially or used for self-employed professional purposes) and if notification of the defect is given within the warranty period.
- Seite 38 Notes...
- Seite 39 Notes...
- Seite 40 Fakir Hausgeräte GmbH Industriestraße 6 D-71665 Vaihingen / Enz Postfach 1480 D-71657 Vaihingen / Enz Tel.: +49 7042 / 912-0 Fax: +49 7042 / 912-360 www.fakir.de © 2016 Fakir Hausgeräte GmbH Subject to revision info@fakir.de Art. No. 69 34 994 - 9611 en...
