WARNUNG!
Verwenden Sie niemals ein defektes Gerät.
WARNUNG!
Prüfen Sie vor der Montage, ob der
Netzstecker gezogen ist. Bei eingestecktem
Netzstecker könnte das Gerät versehentlich
eingeschaltet werden und Verletzungen
verursachen.
HINWEIS!
Linksgewinde! Mutter entgegen dem Uhrzeigersinn auf-
schrauben. Abflachung an Motorachse beachten

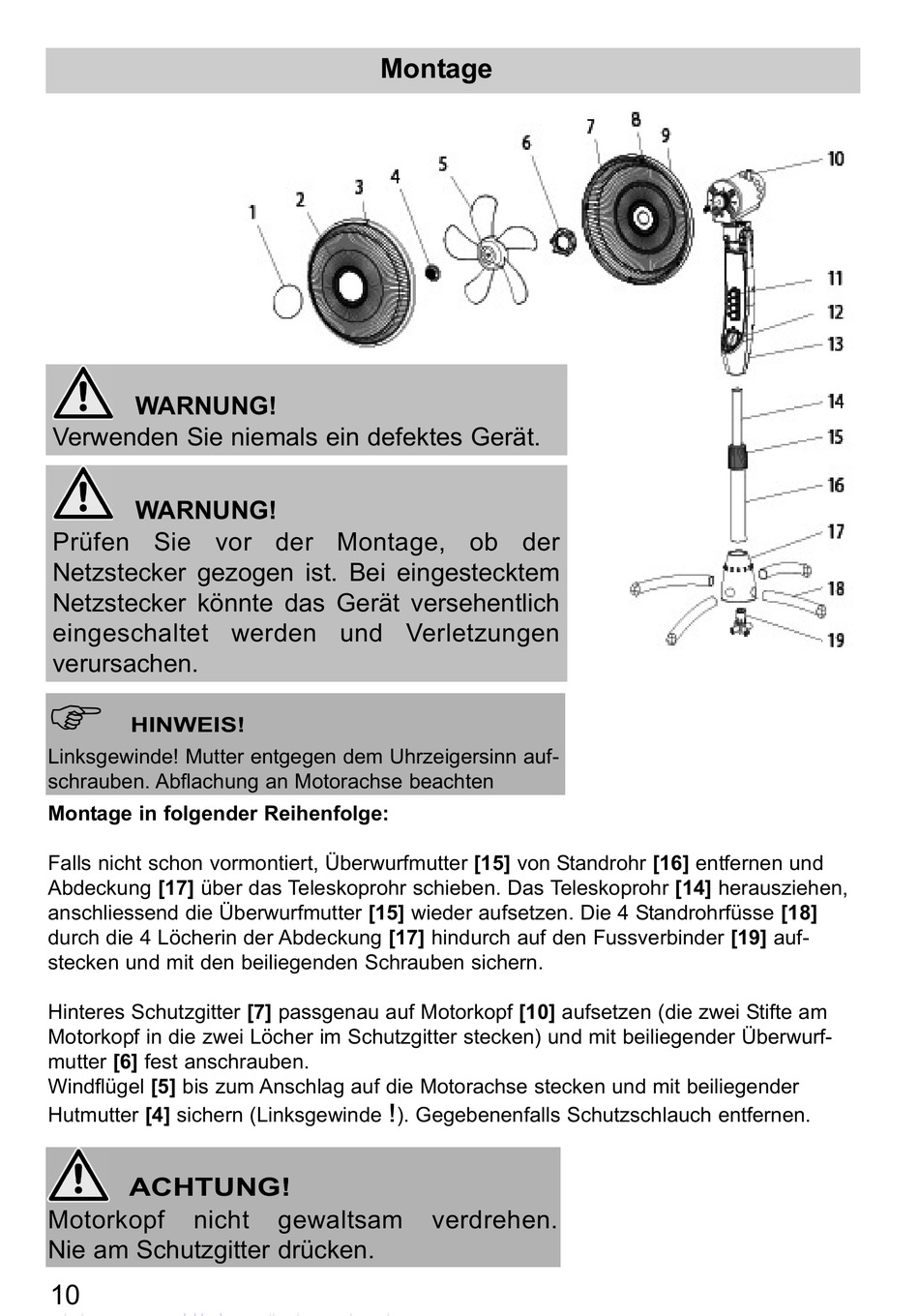

Montage in folgender Reihenfolge:
Falls nicht schon vormontiert, Überwurfmutter [15] von Standrohr [16] entfernen und
Abdeckung [17] über das Teleskoprohr schieben. Das Teleskoprohr [14] herausziehen,
anschliessend die Überwurfmutter [15] wieder aufsetzen. Die 4 Standrohrfüsse [18]
durch die 4 Löcherin der Abdeckung [17] hindurch auf den Fussverbinder [19] auf-
stecken und mit den beiliegenden Schrauben sichern.
Hinteres Schutzgitter [7] passgenau auf Motorkopf [10] aufsetzen (die zwei Stifte am
Motorkopf in die zwei Löcher im Schutzgitter stecken) und mit beiliegender Überwurf-
mutter [6] fest anschrauben.
Windflügel [5] bis zum Anschlag auf die Motorachse stecken und mit beiliegender
Hutmutter [4] sichern (Linksgewinde
ACHTUNG!
Motorkopf
nicht
Nie am Schutzgitter drücken.
10
Montage
!
). Gegebenenfalls Schutzschlauch entfernen.
gewaltsam
verdrehen.
