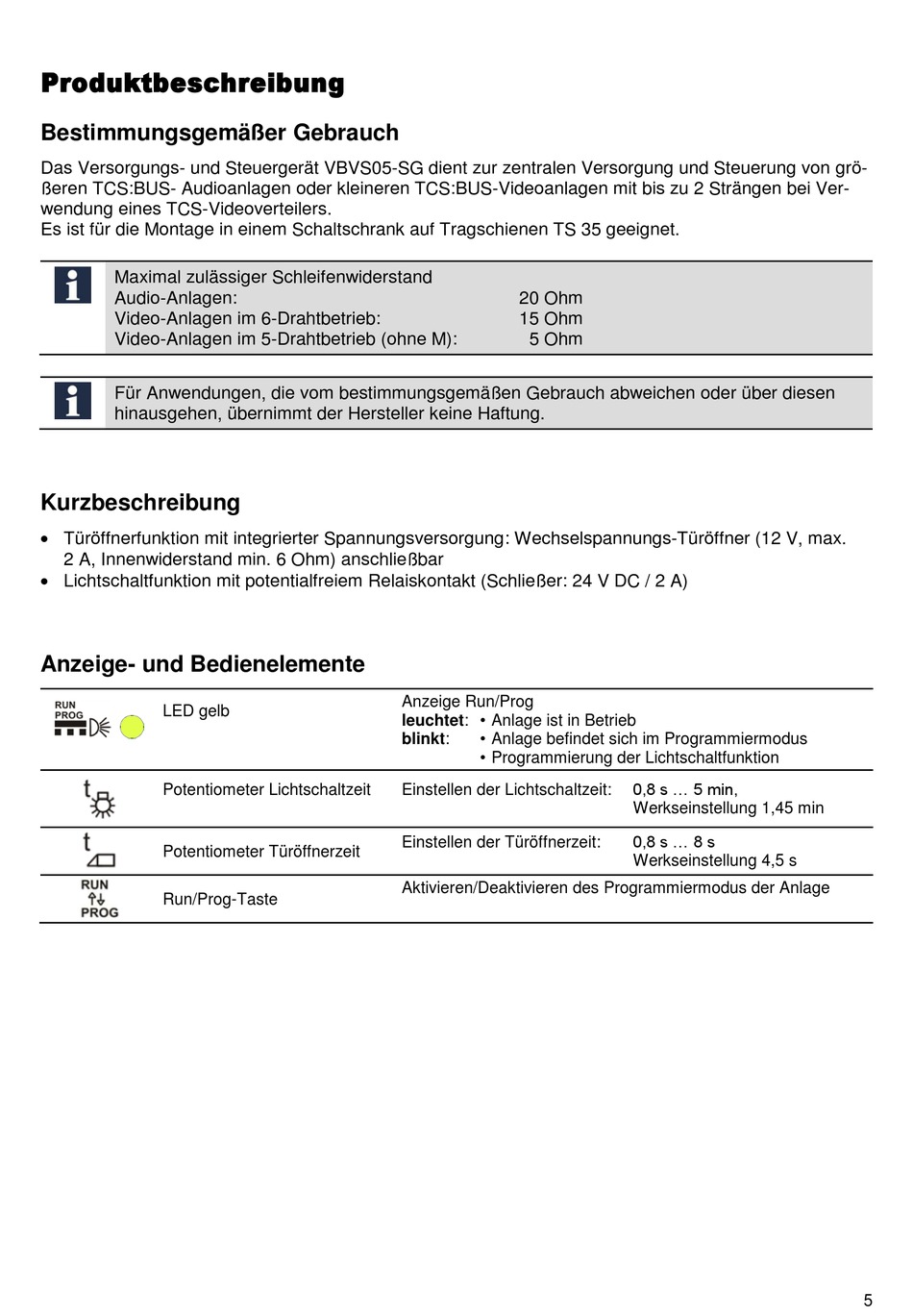

Produktbeschreibung

Bestimmungsgemäßer Gebrauch
Das Versorgungs- und Steuergerät VBVS05-SG dient zur zentralen Versorgung und Steuerung von grö-
ßeren TCS:BUS- Audioanlagen oder kleineren TCS:BUS-Videoanlagen mit bis zu 2 Strängen bei Ver-
wendung eines TCS-Videoverteilers.
Es ist für die Montage in einem Schaltschrank auf Tragschienen TS 35 geeignet.
Maximal zulässiger Schleifenwiderstand
Audio-Anlagen:
Video-Anlagen im 6-Drahtbetrieb:
Video-Anlagen im 5-Drahtbetrieb (ohne M):
Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen
hinausgehen, übernimmt der Hersteller keine Haftung.

Kurzbeschreibung

 Türöffnerfunktion mit integrierter Spannungsversorgung: Wechselspannungs-Türöffner (12 V, max.
2 A, Innenwiderstand min. 6 Ohm) anschließbar
 Lichtschaltfunktion mit potentialfreiem Relaiskontakt (Schließer: 24 V DC / 2 A)

Anzeige- und Bedienelemente

LED gelb
Potentiometer Lichtschaltzeit
Potentiometer Türöffnerzeit
Run/Prog-Taste
20 Ohm
15 Ohm
5 Ohm
Anzeige Run/Prog
leuchtet: • Anlage ist in Betrieb
• Anlage befindet sich im Programmiermodus
blinkt:
• Programmierung der Lichtschaltfunktion
Einstellen der Lichtschaltzeit:
Einstellen der Türöffnerzeit:
Aktivieren/Deaktivieren des Programmiermodus der Anlage
0,8 s ... 5 min,
Werkseinstellung 1,45 min
0,8 s ... 8 s
Werkseinstellung 4,5 s
