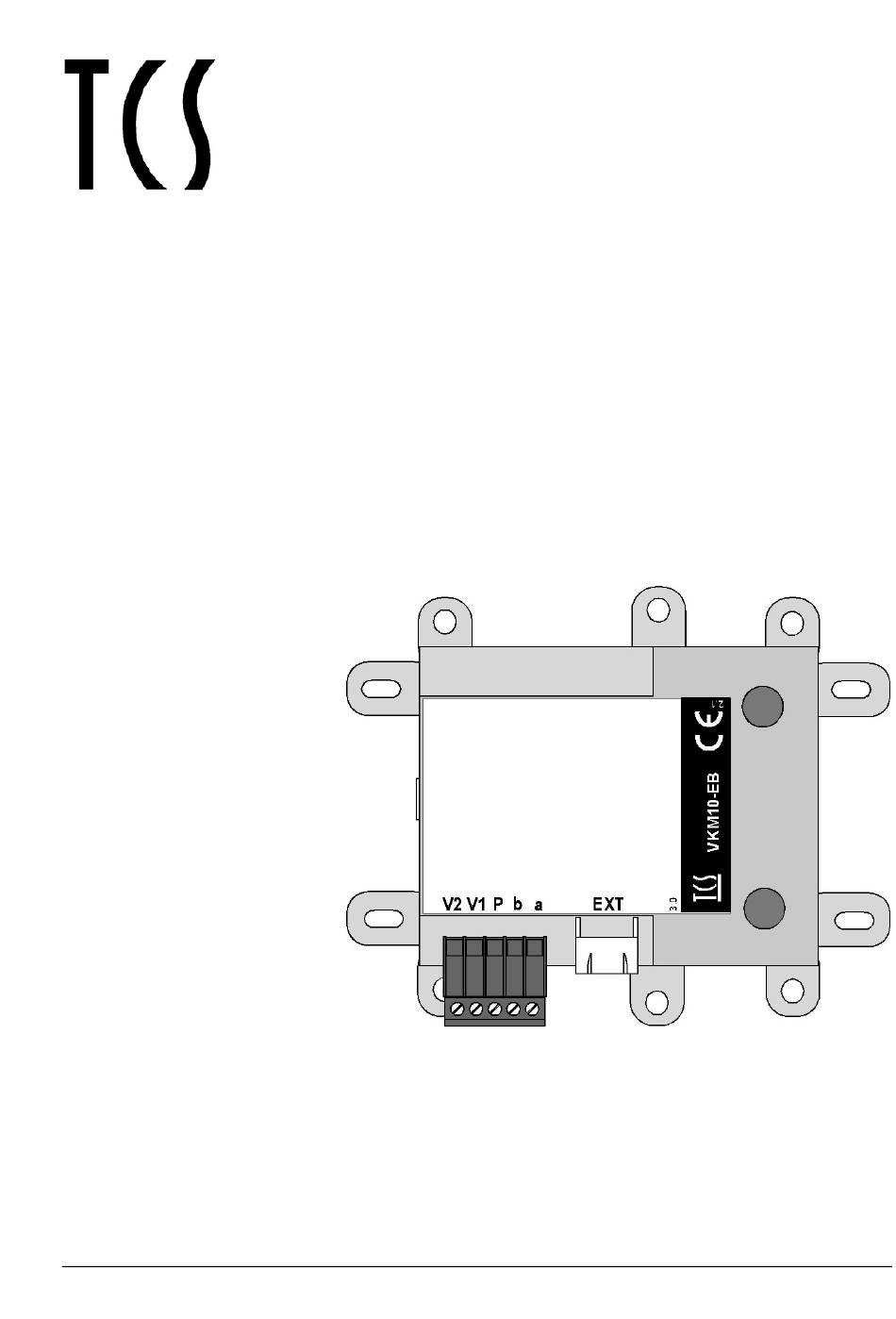

- Seite 1 Produktinformation Kameraeinbaumodul sw VKM10-EB TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_VKM10-EB_Art0004568_4v0.doc...
-
Seite 2: Sicherheitshinweise
• Vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes (max. 10 Ohm) verwendet werden. Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den TCS:BUS- Adern a und b jeweils eine Spannung von 32 V DC nicht überschritten wird. -
Seite 3: Technische Daten
F 2.0, Board Lens Brennweite: 3,6 mm, 67 ° horizontal, 50 ° vertikal, ca 90 ° diagonal Elektronikshutter. 1/50 ... 1/100 000 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_VKM10-EB_Art0004568_4v0.doc... -
Seite 4: Montage
02/2006 Verwendung Das Kameraeinbaumodul VKM10-EB ist für den Einbau in Briefkastensysteme oder ande- re bauseits vorhandene Fronten geeignet. Kurzbeschreibung Grund-Funktionen Kamera sw-Kamera (siehe Technische Daten), Bildaufnahme ständig aktiv Zusatz-Funktionen Anschluss für Servicegerät Montage Montageort Um eine gute Videobildqualität zu erreichen,... - Seite 5 Das Kameraeinbaumodul kann hinter beliebigen Frontblenden (z. B. Klingeltableaus oder Briefkastenanlagen) montiert werden. Es ist so anzubringen, dass ablaufendes Kondens- oder Regenwasser nicht hineinlau- fen kann. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_VKM10-EB_Art0004568_4v0.doc...
-
Seite 6: Anschließen Der Leitungen
02/2006 Anschließen der Leitungen Anschließen Schließen Sie die Leitungen gemäß Be- schriftung an. Anschlussklemmen Anschlußbuchse für Servicegerät Schaltungsbeispiel TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_VKM10-EB_Art0004568_4v0.doc... - Seite 7 Fragen richten Sie bitte an unsere TCS HOTLINE 0700 82 74 68 54 (12 ct/Minute bei Anruf aus dem deutschen Festnetz) TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de...
