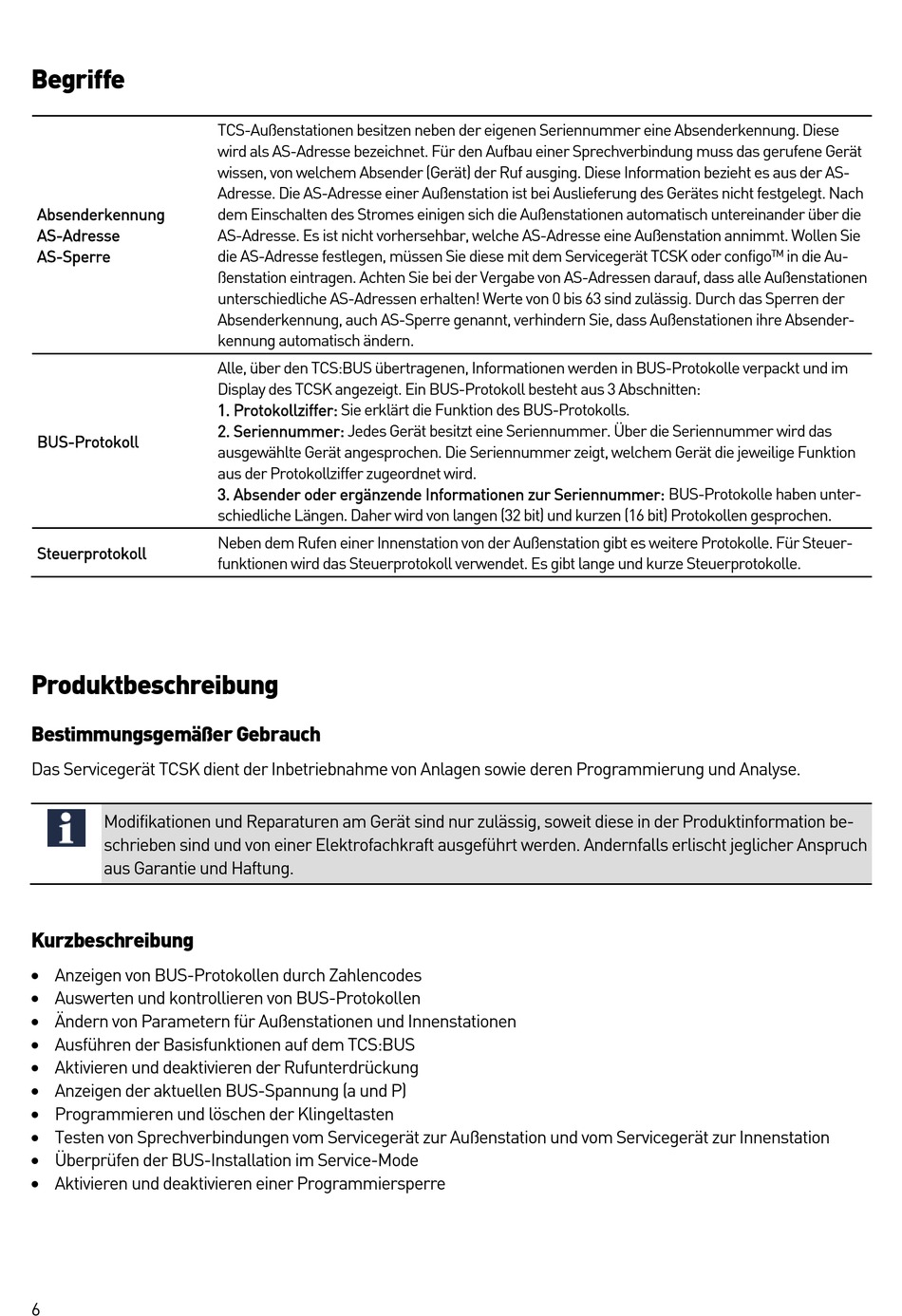

Begriffe
Absenderkennung
AS-Adresse
AS-Sperre
BUS-Protokoll
Steuerprotokoll
Produktbeschreibung
Bestimmungsgemäßer Gebrauch
Das Servicegerät TCSK dient der Inbetriebnahme von Anlagen sowie deren Programmierung und Analyse.
Modifikationen und Reparaturen am Gerät sind nur zulässig, soweit diese in der Produktinformation be-
schrieben sind und von einer Elektrofachkraft ausgeführt werden. Andernfalls erlischt jeglicher Anspruch
aus Garantie und Haftung.
Kurzbeschreibung
Anzeigen von BUS-Protokollen durch Zahlencodes
Auswerten und kontrollieren von BUS-Protokollen
Ändern von Parametern für Außenstationen und Innenstationen
Ausführen der Basisfunktionen auf dem TCS:BUS
Aktivieren und deaktivieren der Rufunterdrückung
Anzeigen der aktuellen BUS-Spannung (a und P)
Programmieren und löschen der Klingeltasten
Testen von Sprechverbindungen vom Servicegerät zur Außenstation und vom Servicegerät zur Innenstation
Überprüfen der BUS-Installation im Service-Mode
Aktivieren und deaktivieren einer Programmiersperre
6
TCS-Außenstationen besitzen neben der eigenen Seriennummer eine Absenderkennung. Diese
wird als AS-Adresse bezeichnet. Für den Aufbau einer Sprechverbindung muss das gerufene Gerät
wissen, von welchem Absender (Gerät) der Ruf ausging. Diese Information bezieht es aus der AS-
Adresse. Die AS-Adresse einer Außenstation ist bei Auslieferung des Gerätes nicht festgelegt. Nach
dem Einschalten des Stromes einigen sich die Außenstationen automatisch untereinander über die
AS-Adresse. Es ist nicht vorhersehbar, welche AS-Adresse eine Außenstation annimmt. Wollen Sie
die AS-Adresse festlegen, müssen Sie diese mit dem Servicegerät TCSK oder configo
ßenstation eintragen. Achten Sie bei der Vergabe von AS-Adressen darauf, dass alle Außenstationen
unterschiedliche AS-Adressen erhalten! Werte von 0 bis 63 sind zulässig. Durch das Sperren der
Absenderkennung, auch AS-Sperre genannt, verhindern Sie, dass Außenstationen ihre Absender-
kennung automatisch ändern.
Alle, über den TCS:BUS übertragenen, Informationen werden in BUS-Protokolle verpackt und im
Display des TCSK angezeigt. Ein BUS-Protokoll besteht aus 3 Abschnitten:
1. Protokollziffer: Sie erklärt die Funktion des BUS-Protokolls.
2. Seriennummer: Jedes Gerät besitzt eine Seriennummer. Über die Seriennummer wird das
ausgewählte Gerät angesprochen. Die Seriennummer zeigt, welchem Gerät die jeweilige Funktion
aus der Protokollziffer zugeordnet wird.
3. Absender oder ergänzende Informationen zur Seriennummer: BUS-Protokolle haben unter-
schiedliche Längen. Daher wird von langen (32 bit) und kurzen (16 bit) Protokollen gesprochen.
Neben dem Rufen einer Innenstation von der Außenstation gibt es weitere Protokolle. Für Steuer-
funktionen wird das Steuerprotokoll verwendet. Es gibt lange und kurze Steuerprotokolle.
TM
in die Au-
