Installation; Anschlussleitungen; Schaltungsbeispiel 1 - TCS VBVS05-SG Produktinformation

Installation

Anschlussleitungen

Zulässiger Querschnitt (Durchmesser):
Max. Anzahl Drähte pro Klemmenkontakt:
Schließen Sie weitere Adern mit Hilfsklemmen an.
Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser
in einem Klemmenkontakt.

Schaltungsbeispiel 1

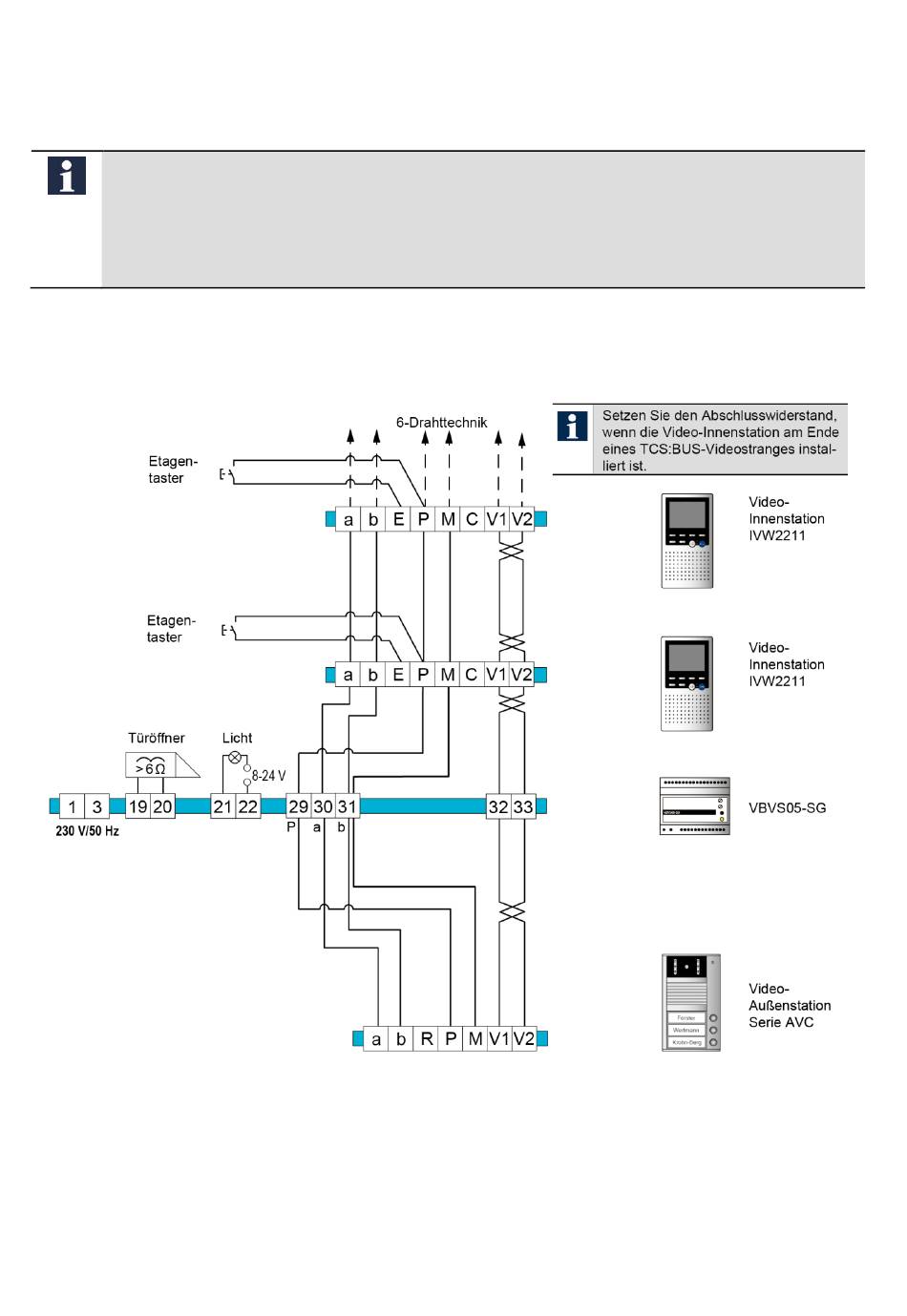

Abb. 2: Schaltungsbeispiel 1
Bevorzugt sind die Videoklemmen V1 und V2 der Innen- und an der Außenstation direkt zu
verbinden. Die Klemmen 32, 33 des VBVS05 können als Hilfsklemmen verwendet werden.
0,08 ... 0,82 mm 2 (Ø 0,32 ... 1,0 mm)
6 x 0,8 mm, 10 x 0,6 mm
