Inbetriebnahme

► Installieren Sie die TCS-Anlage vollständig.
ACHTUNG!
Verbinden Sie nicht die Video-Adern V1 und V2 mit P-, a- oder b-Ader, wenn diese unter
Spannung stehen.
ACHTUNG!
Das Vertauschen von a- und P-Ader kann während des Betriebes zum Defekt des VBVS05
führen. Achten Sie auf den richtigen Anschluss.
Achten Sie beim Anschluss der Video-Adern V1 (+) und V2 (-) auf die Polung.
Sollte nach der Inbetriebnahme ein verzerrtes Bild zu sehen sein, trennen Sie das Gerät
von der Versorgungsspannung und tauschen Sie die Adern für das Videosignal.
► Prüfen Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss.
Besteht ein Kurzschluss zwischen a- und b- Ader oder b- und P-Ader, schaltet das Versor-
gungs- und Steuergerät keine TCS:BUS-Spannung auf.
► Schalten Sie die Netzspannung ein.
Die gelbe LED leuchtet.

Bedienung

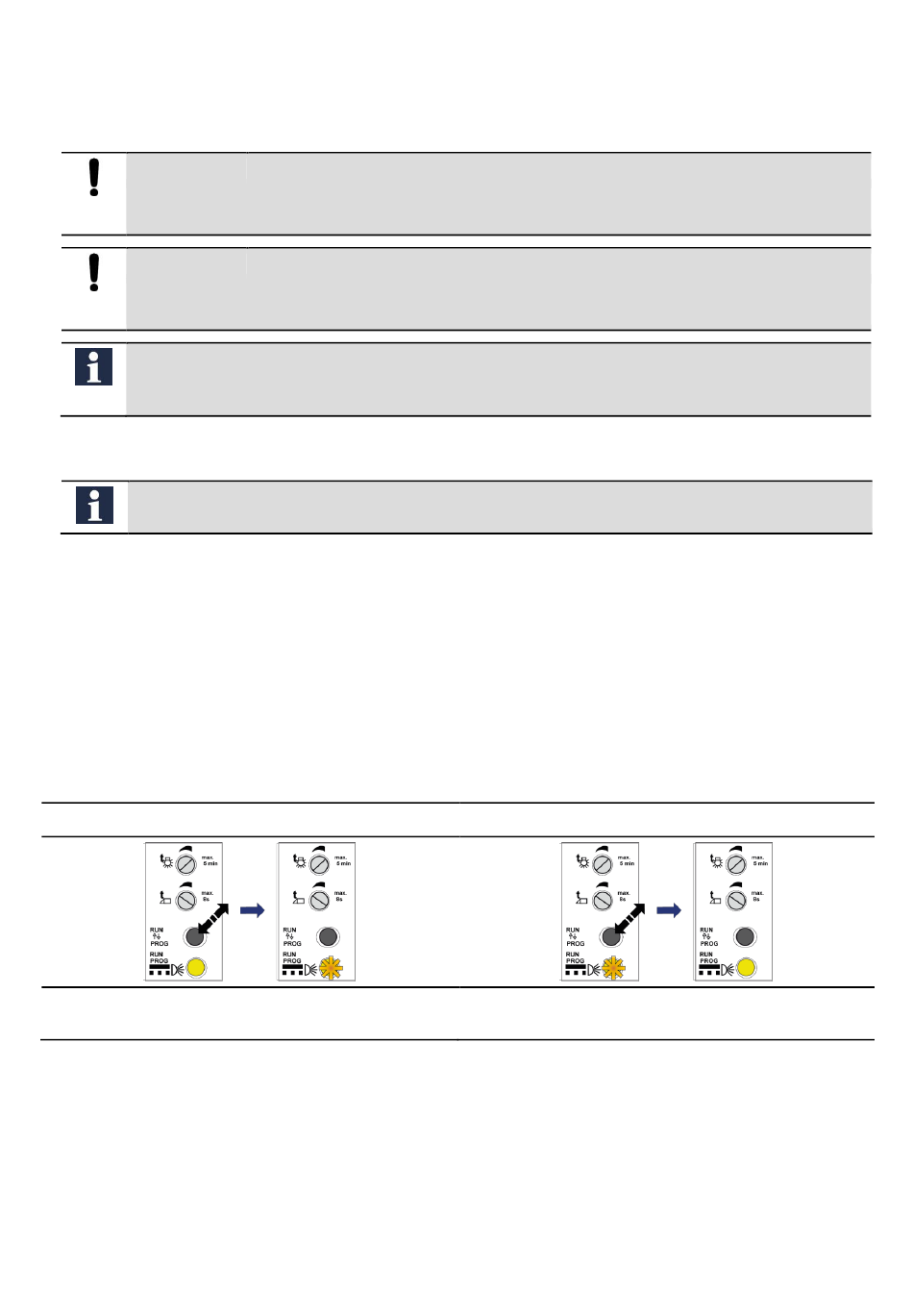

Programmiermodus der Anlage ein- / ausschalten

Die Anlage ist in Betrieb, die LED leuchtet.
Programmiermodus der Anlage einschalten
Drücken Sie kurz die RUN/PROG-Taste. Die LED blinkt. Drücken Sie kurz die RUN/PROG-Taste. Die LED
Beschädigung des Gerätes durch zu hohe Spannung.
Beschädigung des Gerätes durch Vertauschen von a- und P-Ader
Programmiermodus der Anlage ausschalten
leuchtet.
