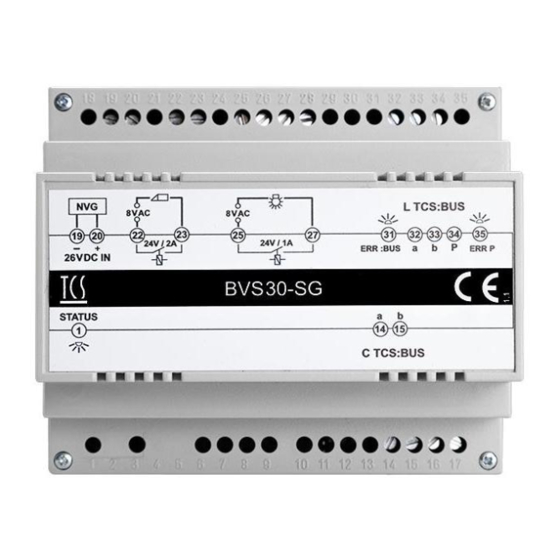

Versorgungs- und steuergerät
Verwandte Anleitungen für TCS BVS30 serie
Inhaltszusammenfassung für TCS BVS30 serie
- Seite 1 Produktinformation Versorgungs- und Steuergerät BVS30 für Unteranlagen mit einem Strang TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. 0010504 Version 1.2 mi...
-
Seite 2: Inhaltsverzeichnis
Inbetriebnahme ........................9 Automatische Kurzschlussprüfung .................10 Programmierung der Klingeltasten von Außenstationen............10 Service..........................10 Lieferumfang 1 x BVS30 1 x Produktinformation TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. 0010504 Version1.2... -
Seite 3: Sicherheitshinweise
• Vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden. Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den TCS:BUS- Adern a und b jeweils eine Spannung von 32 V DC nicht überschritten wird. Begriffe... -
Seite 4: Geräteübersicht
C TCS:BUS und L TCS:BUS: 500 V EMV konform: nach EN 50081 und EN 50082-2 Funkentstörung: gemäß EN 55011 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. 0010504 Version1.2... -
Seite 5: Verwendung
Das BVS30 dient zur Verbindung von Unteranlagen zu Großanlagen und zur dezentralen Versorgung von separaten Unteranlagen. Es ist die Schnittstelle der Unteranlage zum Central TCS:BUS, d. h. es verbindet die Un- teranlage mit einer Zentrale und/oder Hauptaußenstation. Das BVS30 wird (anlagenspezifisch) als vorkonfiguriertes Gerät geliefert. -
Seite 6: Anschließen Der Leitungen
2. Schließen Sie die Leitungen je nach Art der Anlage gemäß Schaltungsbeispiel und An- schlussplan an. Schaltungsbeispiel: Local TCS:BUS, Audio-Anlage TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. 0010504... -
Seite 7: Schaltungsbeispiel: Local Tcs:bus, Video-Anlage
PI_bvs30sg_Art0010504_1v2.doc 02/2006 Schaltungsbeispiel: Local TCS:BUS, Video-Anlage TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. 0010504 Version1.2... -
Seite 8: Anschlussplan (Mit Anlage)
PI_bvs30sg_Art0010504_1v2.doc 02/2006 Anschlussplan (mit Anlage) Anschlussplan TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. 0010504 Version1.2... -
Seite 9: Blockschaltbild Bvs30
• Schalten Sie die Netzspannung ein. Hinweis: Der Türöffnerkontakt des BVS30 funktioniert nur, wenn die AS-Adresse der Außensta- tion am L TCS:BUS eingestellt (AS größer als 0) und gesperrt ist. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. -
Seite 10: Automatische Kurzschlussprüfung
P aufgetreten ist! Das Gerät hat die Verbindung und b zum Central TCS:BUS abgeschaltet. • Alle 5 s versucht das Gerät den Central TCS:BUS und Kurzschluss die P-Ader wieder einzuschalten. • Ist der Defekt behoben, schaltet das Gerät den Local...
