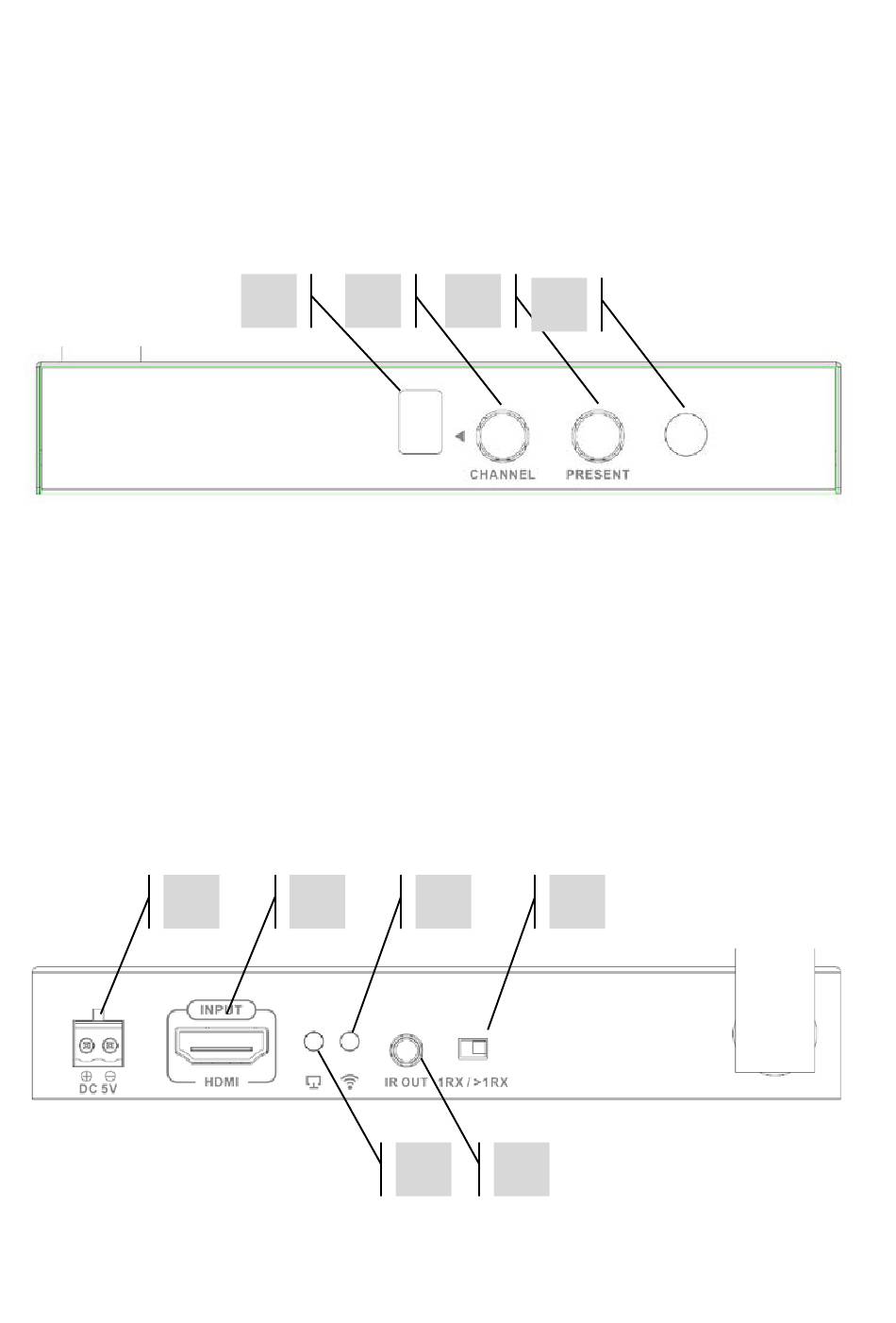

ZENDER (Tx)
1. Lcd-scherm voor kanaalaanduiding
2. Kanaalselectieknop
3. Knop Present (presenteren, werkt alleen met 1 ontvanger in het systeem)
4. IR-ontvanger
1. Stroomingang (phoenix-connector)
2. HDMI-ingang
3. Signaallampje voor draadloos – brandt wanneer de zender correct verbonden is met de
ontvanger
4. DIP-schakelaar voor knop PRESENT (presenteren)
5. Ingangslampje - brandt wanneer de bron is aangesloten met ondersteunde resolutie
6. 3,5 mm ministekkeraansluiting van IR-blaster
1
1 2
2
5
3
4
3 4
6
