Vision TC-HDMIWM Bedienungsanleitung Seite 20

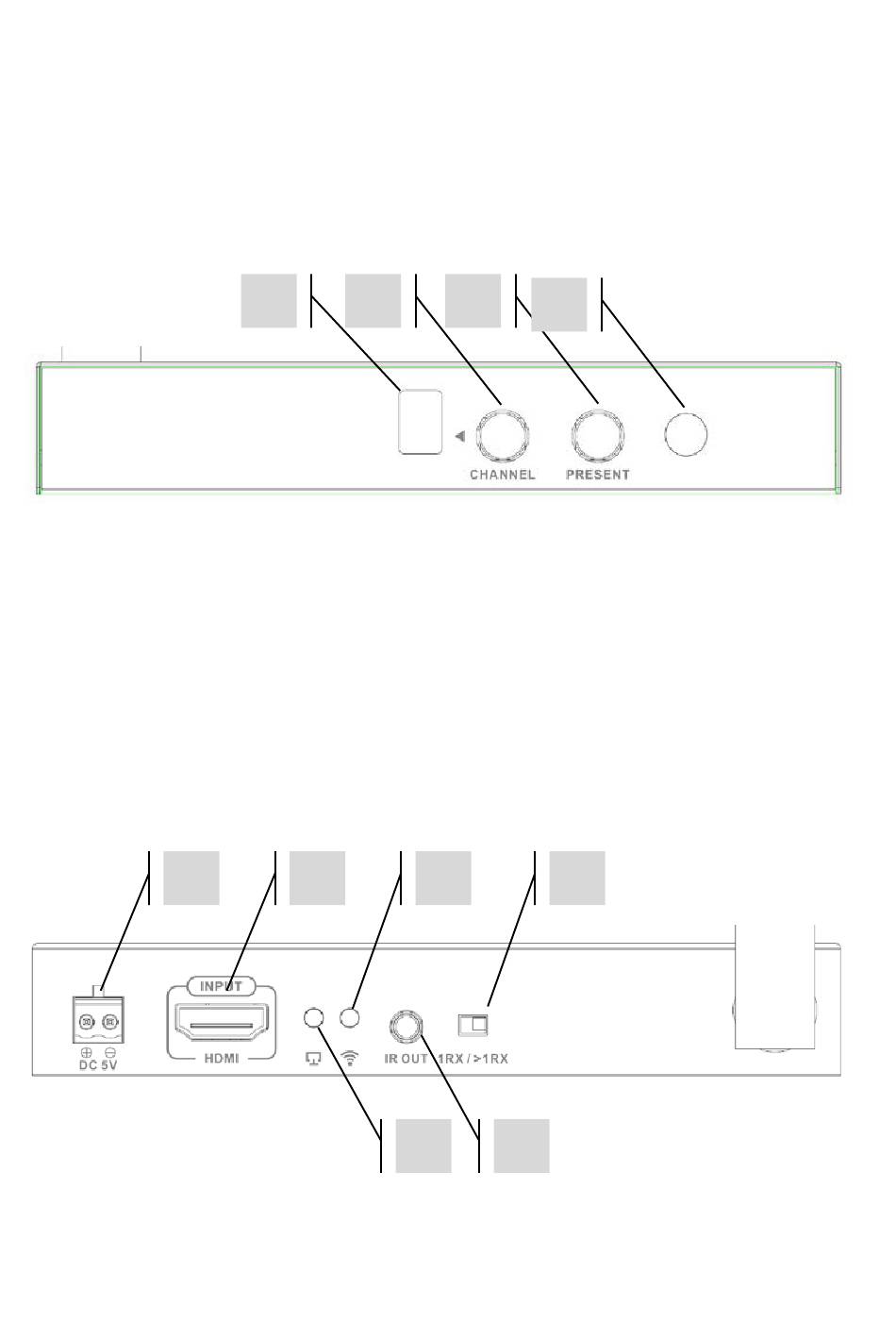

SENDER (Tx)
1. Kanal LCD-Display
2. Kanalwahlschalter
3. Present-Taste (funktioniert nur mit 1 Empfänger im System)
4. IR-Empfänger
1. Netzeingang (Phoenix-Anschluss)
2. HDMI-Eingang
3. WLAN-Anzeige – leuchtet auf, wenn der Sender ordnungsgemäß mit dem Empfänger
verbunden ist
4. PRESENT-Tasten-DIP-Schalter
5. Eingangsanzeige – leuchtet auf, wenn ein Quellgerät mit einer unterstützten Auflösung
angeschlossen ist
6. 3,5 mm Miniklinke für IR-Blaster
1
1 2
2
5
3
4
3 4
6
