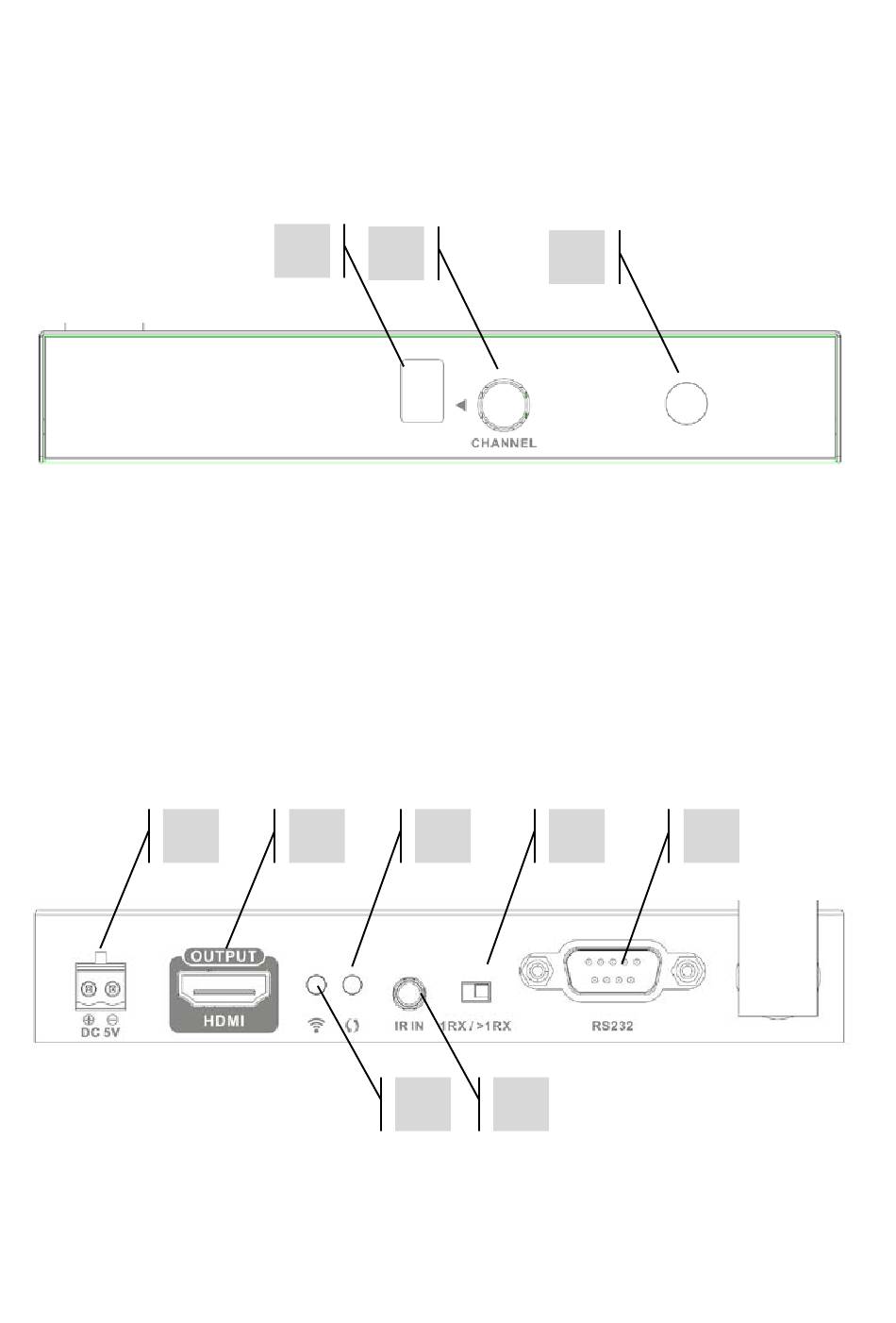

RECEPTOR (Rx)
1. Pantalla LCD de canales
2. Botón de selección de canal
3. Receptor de infrarrojos
1. Entrada de alimentación (conector Phoenix)
2. Salida HDMI
3. Indicador de datos: parpadea lentamente cuando se establece la conexión y rápidamente
durante la transferencia de datos.
4. Interruptor DIP del botón «PRESENT» (Presente)
5. Conector serie RS-232 de 9 patillas macho para control externo
6. Indicador de conexión inalámbrica: se enciende cuando el transmisor está correctamente
conectado al receptor.
7. Receptor de infrarrojos con toma de miniconector de 3,5 mm
1
1
2
2 3
6
3
4
7
