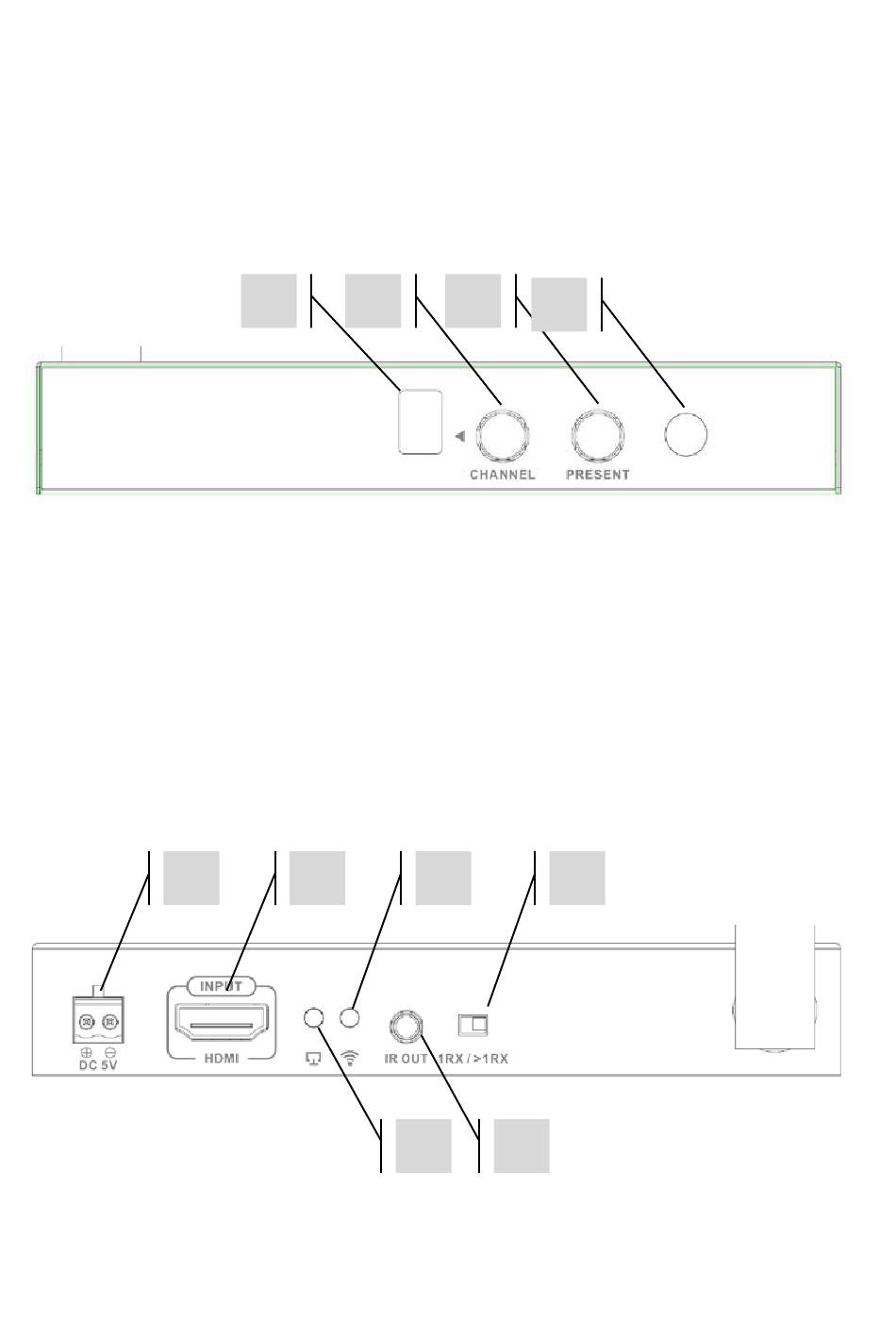

TRANSMISOR (Tx)
1. Pantalla LCD de canales
2. Botón de selección de canal
3. Botón «Present» (Presente) (solo funciona cuando hay 1 único receptor en el sistema)
4. Receptor de infrarrojos
1. Entrada de alimentación (conector Phoenix)
2. Entrada HDMI
3. Indicador de conexión inalámbrica: se enciende cuando el transmisor está correctamente
conectado al receptor.
4. Interruptor DIP del botón «PRESENT» (Presente)
5. Indicador de entrada: se enciende cuando la fuente está conectada con la resolución
admitida.
6. Repetidor de infrarrojos con toma de miniconector de 3,5 mm
1
1 2
2
5
3
4
3 4
6
