Vision TC-HDMIWM Bedienungsanleitung Seite 68

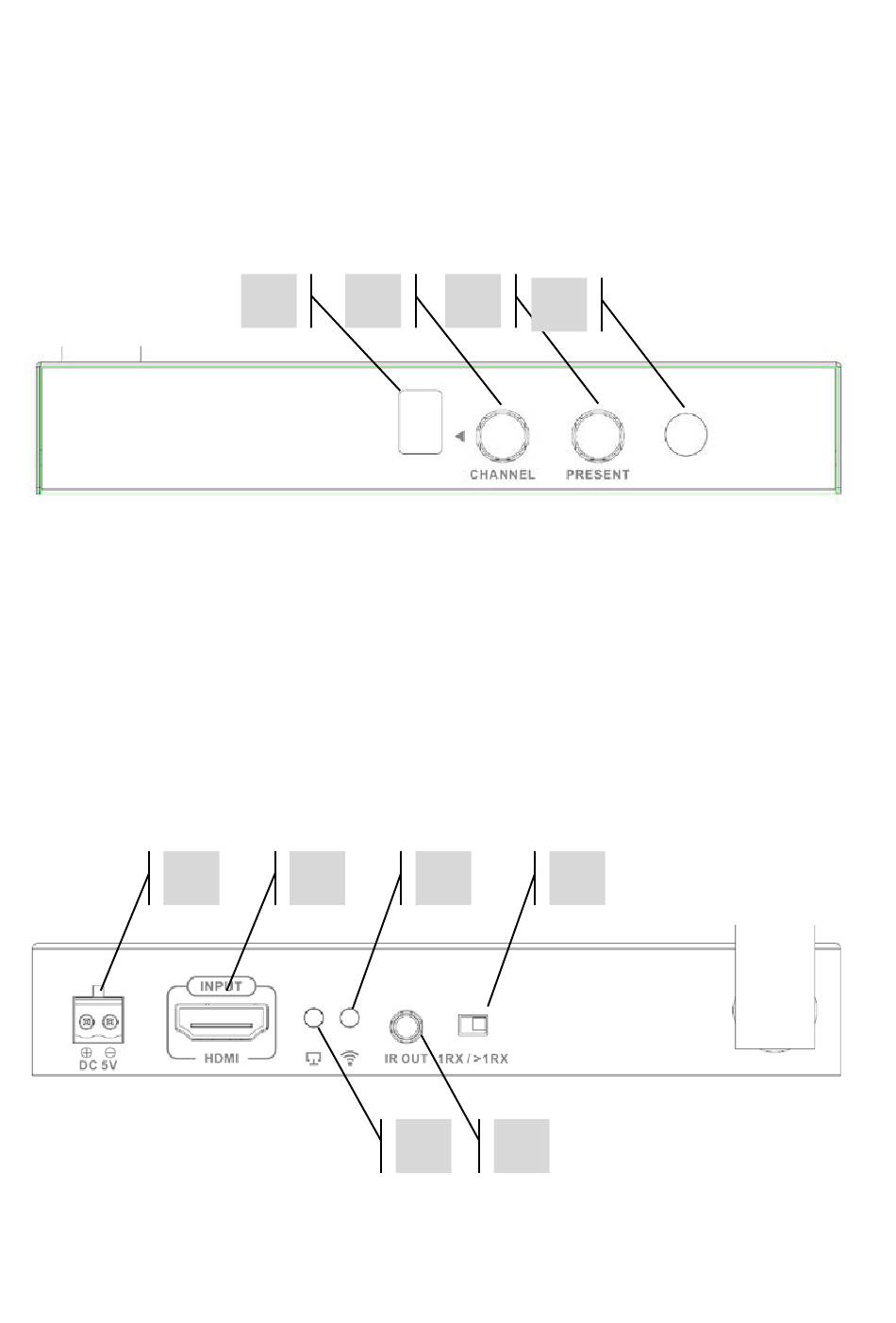

ÉMETTEUR (« Tx »)
1. DEL d'affichage du canal
2. Bouton de sélection du canal
3. Bouton PRESENT (ne fonctionne qu'avec un récepteur dans le système)
4. Récepteur IR
1. Entrée alimentation (connecteur Euroblock)
2. Entrée HDMI
3. Témoin de connexion sans-fil – s'allume lorsque l'émetteur est correctement connecté au
récepteur
4. Commutateur DIP du bouton PRESENT
5. Témoin d'entrée – s'allume lorsque la source est connectée dans une résolution prise en
charge
6. Prise minijack 3,5 mm pour émulateur IR
1
1 2
2
5
3
4
3 4
6
TC-HDMIWM_manual_fr.doc
5
