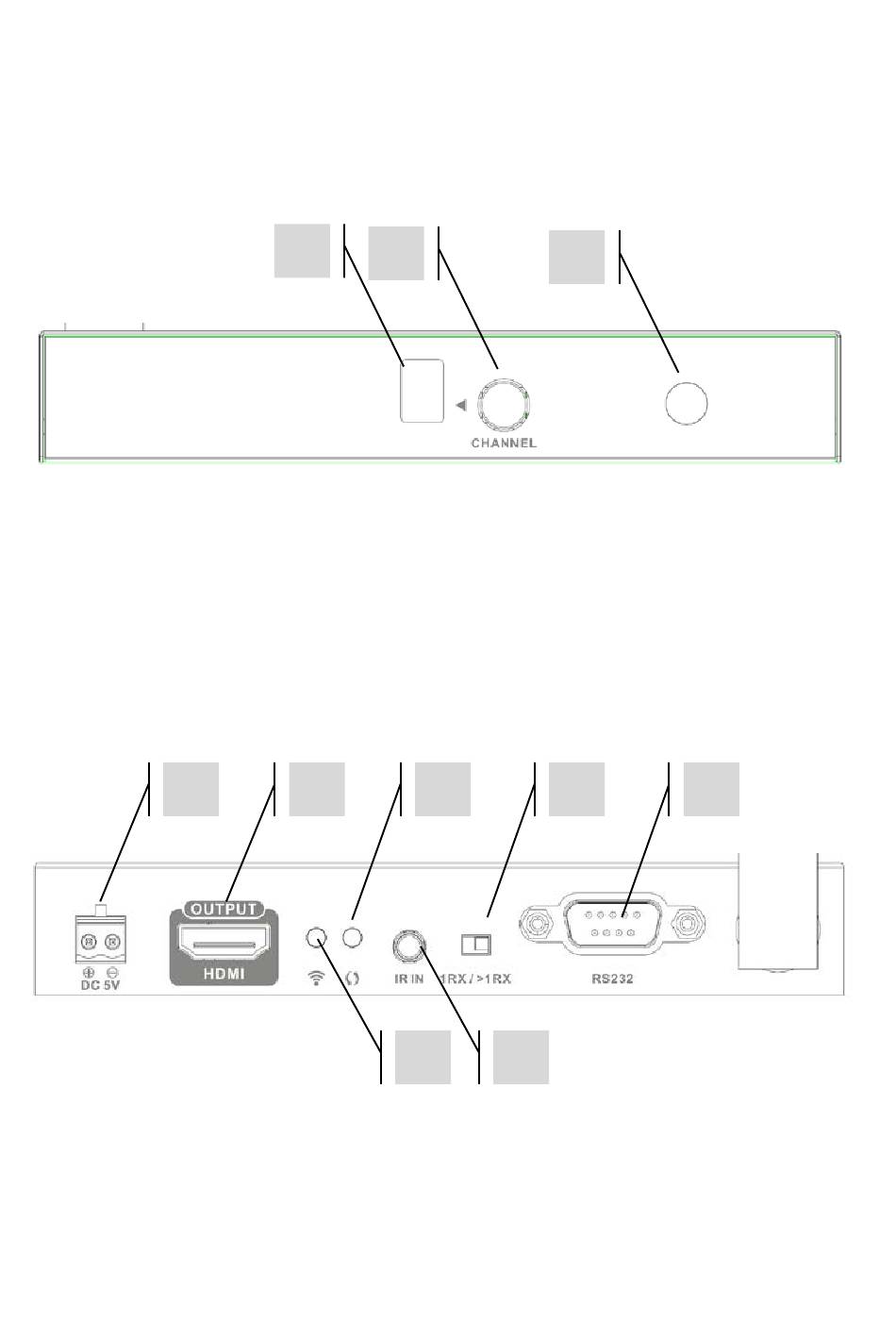

MODTAGER (Rx)
1. Kanal LCD-display
2. Kanal valgknap
3. IR-modtager
1. Strømindgang (phoenix-stik)
2. HDMI-udgang
3. Dataindikator – blinker langsomt ved oprettelse af forbindelse / hurtigt ved dataoverførsel.
4. Knappen PRESENT dip-kontakt
5. Han 9-ben RS-232 serielt stik til ekstern kontrol
6. Trådløsindikator – lyser, når Tx er korrekt tilsluttet Rx
7. IR-modtager 3,5 mm minijackstik
