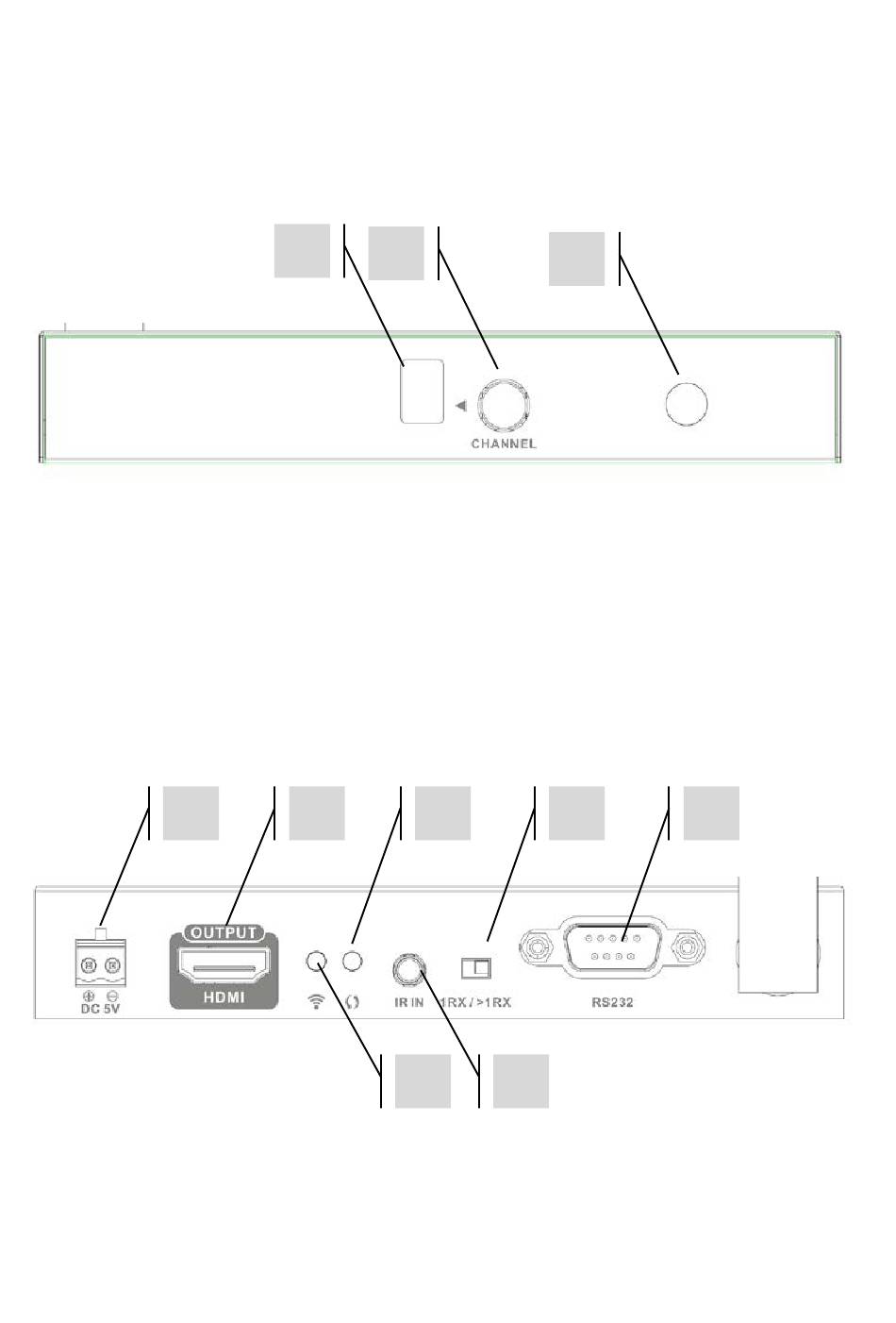

RECETOR (Rx)
1. Ecrã LCD de canais
2. Botão para seleção de canal
3. Recetor de IV
1. Entrada de corrente (conector Phoenix)
2. Saída HDMI
3. Indicador de dados – pisca lentamente ao estabelecer ligação e rapidamente ao transferir
dados.
dip-switch
4. Interruptor
5. Conector de série RS-232 macho de 9 pinos, para controlo externo
6. Indicador Wireless – acende-se quando o Tx está corretamente ligado ao Rx
7. Entrada minificha de 3,5 mm para recetor de IV
1
1
2
PRESENT [Atual]
2
6
3
3 4
7
5
