Vision TC-HDMIWM Bedienungsanleitung Seite 24

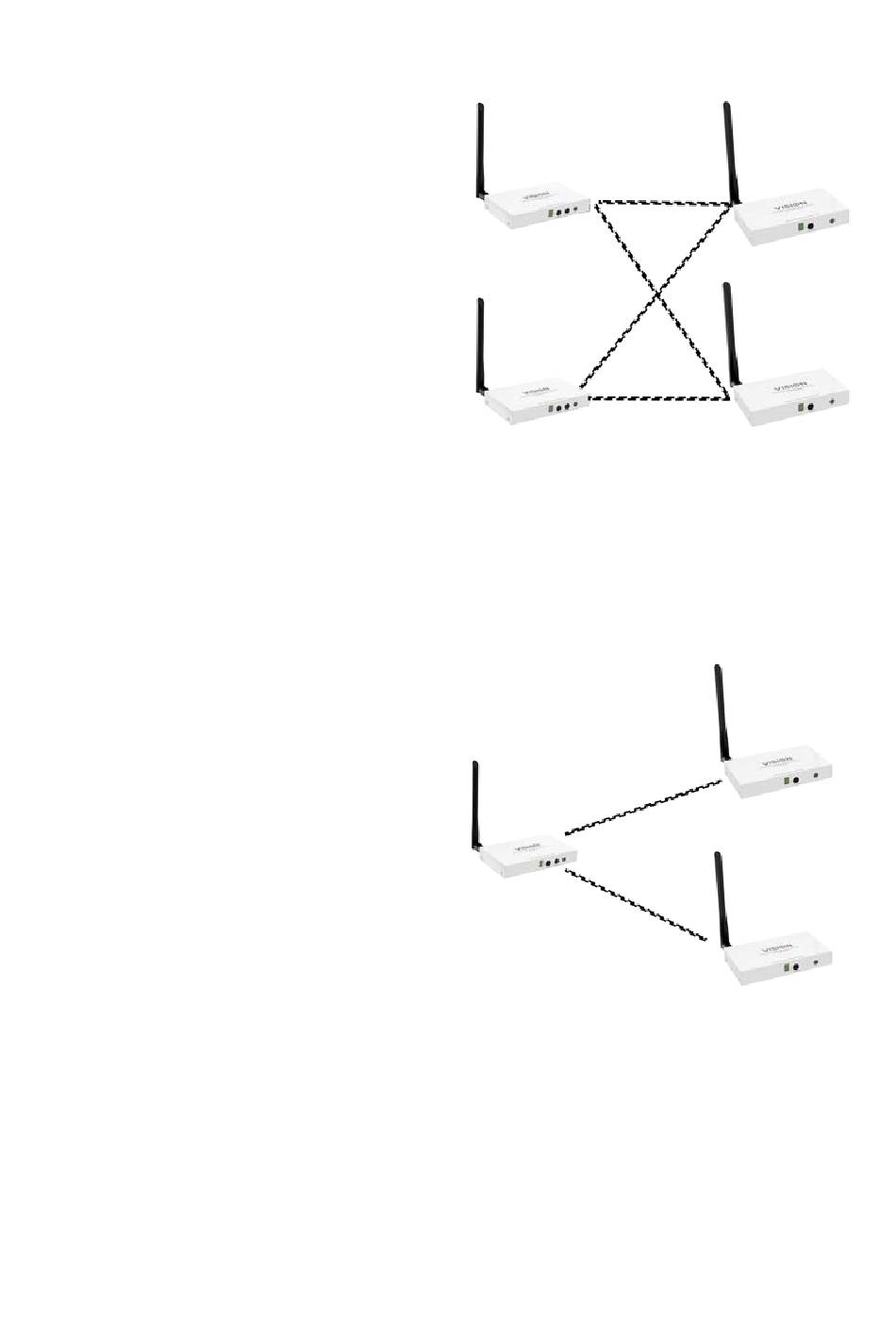

MATRIX
1. Verbinden Sie die Quellgeräte mit dem
Sender und die Displays mit dem
Empfänger.
2. Stellen Sie jeden Sender auf einen
anderen Kanal ein. Sie können nicht
zwei Sender verwenden, die denselben
Kanal nutzen.
3. Stellen Sie zum Hin-und-Herschalten
zwischen den dargestellten Quellgeräten
auf jedem Empfänger den
entsprechenden Kanal ein.
Die maximale Anzahl an Geräten in einem Matrixsystem ist 2 x 2.
Da Sie 10 Sender simultan verwenden können, können Sie 5 getrennte Matrixsysteme oder eine
Kombination aus Matrix-, Verteilungs- und Umschaltsystemen nutzen, die gleichzeitig betrieben
werden.
VERTEILUNG
Stellt den Inhalt von einem Quellgerät auf
zwei Displays dar.
1. Verbinden Sie das Quellgerät mit dem
Sender und die Displays mit den
Empfängern.
2. Stellen Sie sie alle auf denselben Kanal ein.
