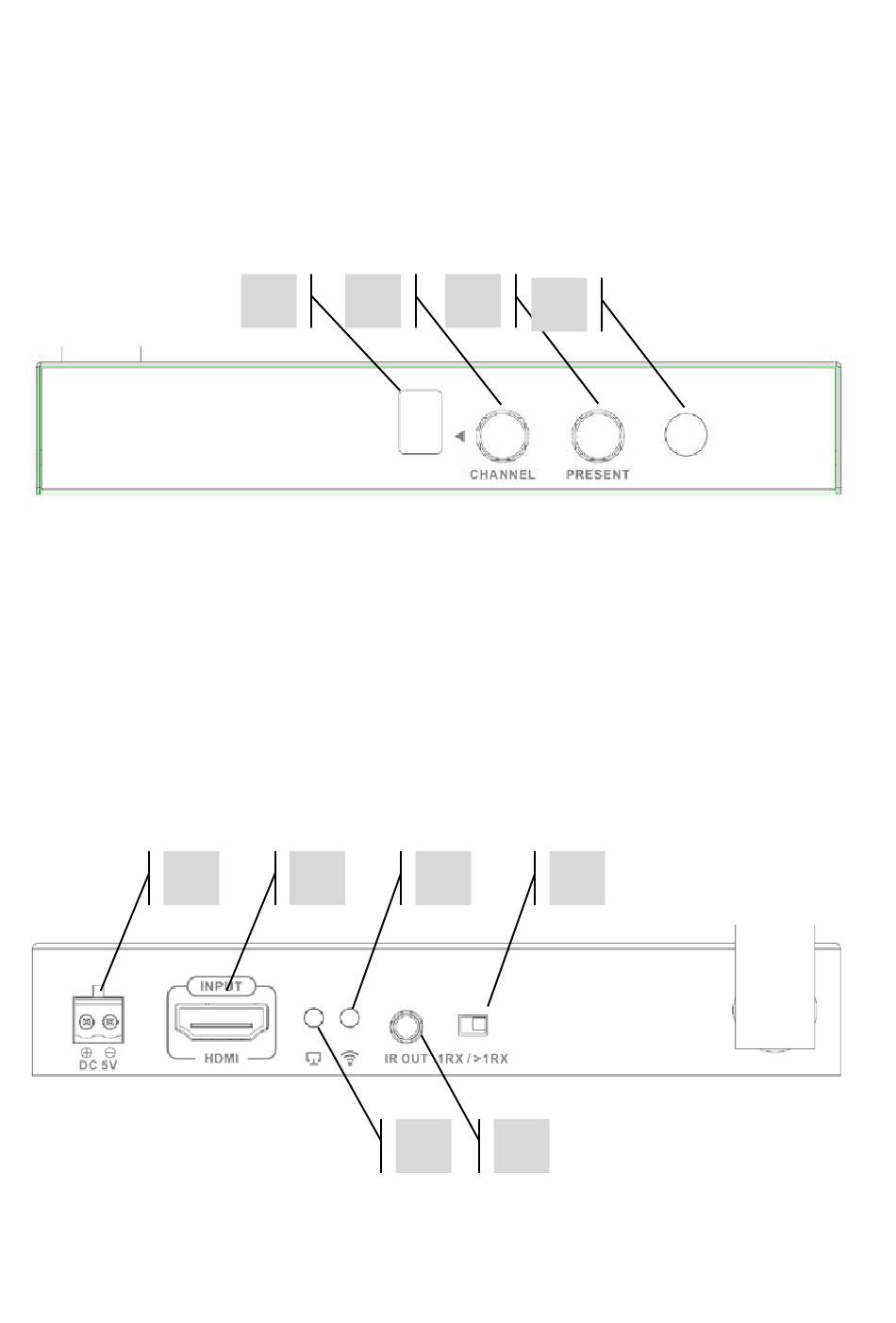

TRASMETTITORE (Tx)
1. Display LCD canale
2. Tasto di selezione canale
3. Tasto Present (funziona unicamente su sistemi con 1 Rx)
4. Ricevitore IR
1. Ingresso di alimentazione (connettore Phoenix)
2. Ingresso HDMI
3. Indicatore wireless – si illumina quando il Tx è collegato correttamente al Rx
4. Dip switch tasto PRESENT
5. Indicatore di ingresso – si illumina quando la sorgente è collegata a una risoluzione
supportata
6. Presa mini-jack da 3,5 mm per IR blaster
1
1 2
2
5
3
4
3 4
6
