5 Vorkonfiguration der Wärmepumpen-Heizungsanlage
Durch die Vorkonfiguration wird dem Regler mitgeteilt, welche
Komponenten an der
angeschlossen sind. Die
anlagenspezifischen Einstellungen erfolgen, um Menüpunkte
ein- bzw. auszublenden (dynamische Menüs).

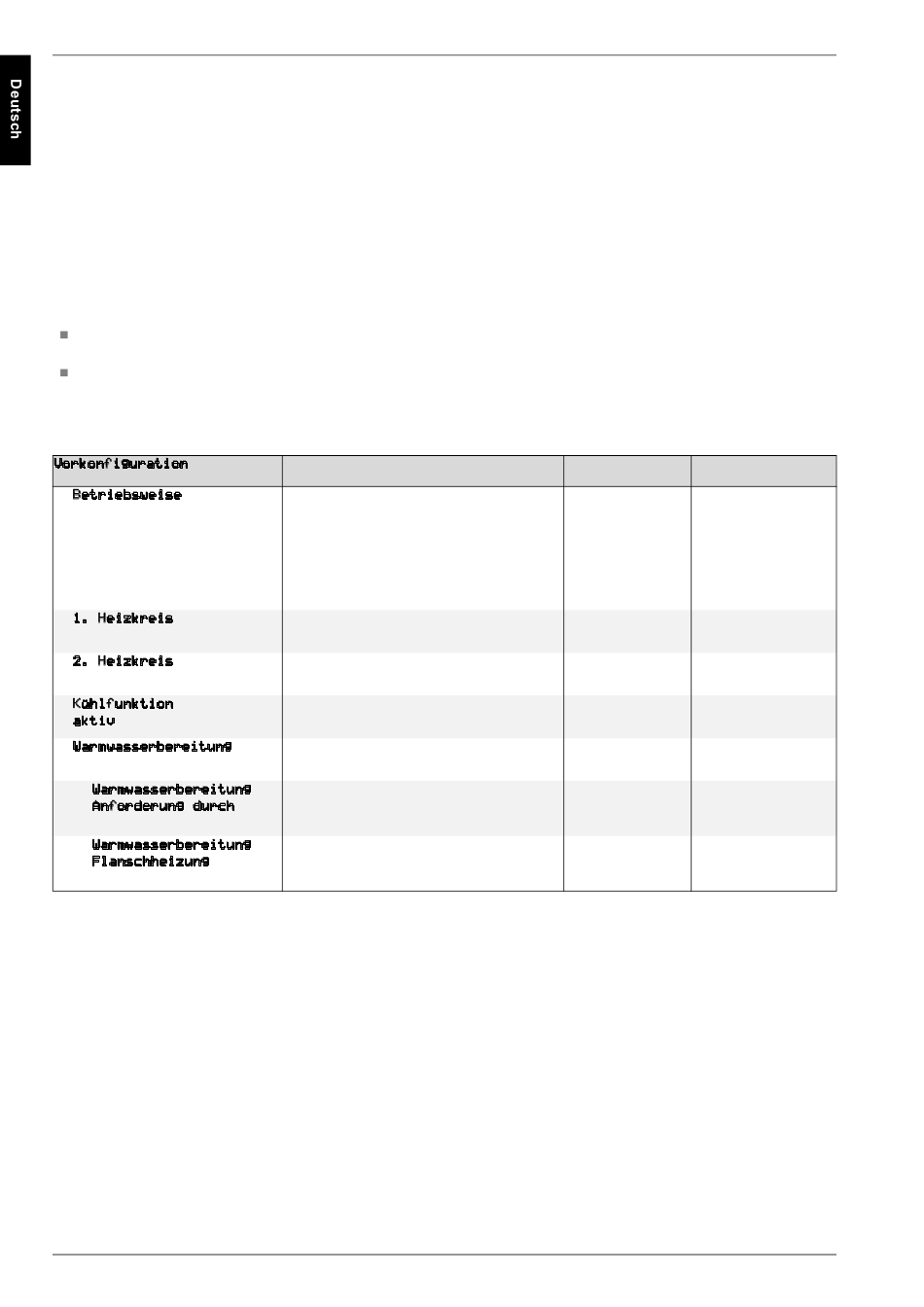

In der folgenden Tabelle werden neben der Menüstruktur und
Erläuterungen in der rechten Spalte die entsprechenden
5.1 Menü
In das Menü für die Vorkonfiguration gelangt man durch
gleichzeitiges Drücken
Tastenkombination (ESC) und (MENUE).
Die Vorkonfiguration wird durch die Taste (ESC) verlassen.
Folgende Voreinstellungen sind vorzunehmen:
D-8
Wärmepumpen-Heizungsanlage
Vorkonfiguration muss vor
(ca. 5 Sekunden) der
Vorkonfiguration aller Anlagenkomponenten zur
dynamischen Menügestaltung
Monovalent (Wärmepumpe als alleiniger
Wärmeerzeuger), Monoenergetisch
(Wärmepumpe und Tauchheizkörper), Bivalent
parallel (Wärmepumpe und Heizkessel),
Bivalent alternativ (Wärmepumpe oder
Heizkessel), Bivalent regenerativ
(Wärmepumpe oder reg. Wärmequelle)
Ist in der Anlage ein ungemischter Heizkreis
vorhanden?
Ist in der Anlage ein 2. Heizkreis vorhanden, bei
dem ein Mischer angesteuert wird?
Wird die aktive Kühlfunktion der reversiblen
Wärmepumpe genutzt?
Erfolgt mit der Wärmepumpe eine
Warmwasser- Erwärmung?
Wird ein Fühler- oder ein Thermostat zur
Regelung der Warmwasser- Erwärmung
verwendet?
Ist im Warmwasserspeicher eine
Flanschheizung zur Nacherwärmung und
thermischen Desinfektion eingebaut?
Einstellbereiche dargestellt, Werte in Fettdruck kennzeichnen
die Werkseinstellung.
Die Werkseinstellung im Menü „Vorkonfiguration" entspricht dem
Einbindungsschema einer monoenergetisch betriebenen 1-
Verdichter Wärmepumpe (i.d.R. Luft/Wasser-Wärmepumpe) mit
einem Heizkreis ohne Warmwasser-Erwärmung durch die
Wärmepumpe.
Abkürzungen:
WP Wärmepumpe
LW WP Luft/Wasser-Wärmepumpe
SW WP Sole/Wasser-Wärmepumpe
WW WP Wasser/Wasser-Wärmepumpe
Einstellbereich
Monovalent
Monoenergetisch
Bivalent-Parallel
Bivalent-Alternat.
Bivalent-Regener.
Ja
Nein
Nein
Ja
Ja
Nein
Nein
Ja
Fühler
Thermostat
Nein
Ja
Anzeige
Bivalent-Regenerativ,
nur bei nicht reversiblen
WP
immer
immer
WP reversibel
immer
Warmwasser
Warmwasser
Fühler
