6.1
D-10

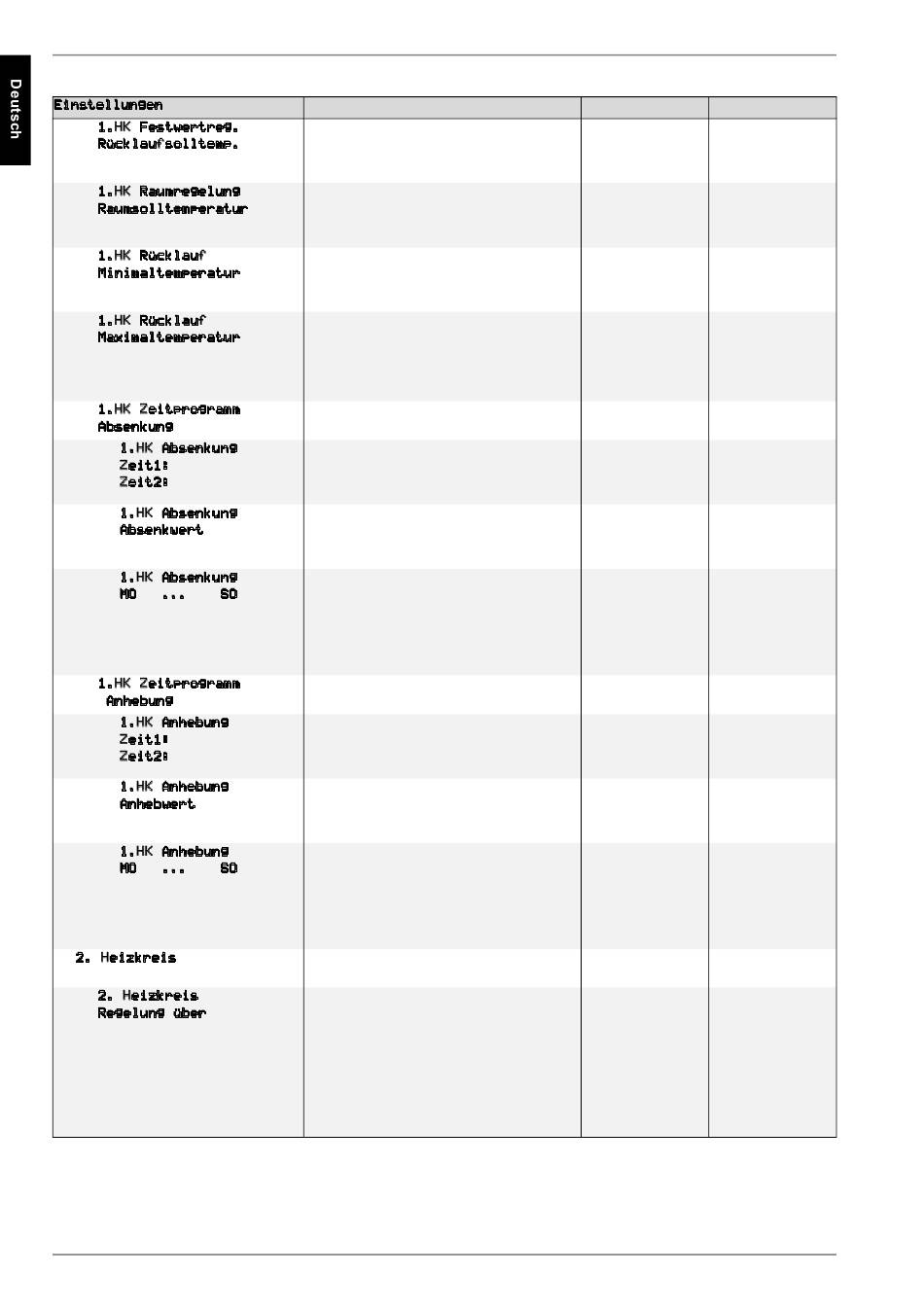

Anlagenspezifische Parameter
Einstellung der gewünschten
Rücklaufsolltemperatur bei gewählter
Festwertregelung
Einstellung der gewünschten
Raumsolltemperatur und des I-Anteils bei
gewählter Raumtemperaturregelung
Einstellung der minimalen Rücklauftemperatur
bei gewählter Raumtemperaturregelung
Für Flächen- und Radiatorenheizsysteme sind
verschiedene maximale Temperaturen
zulässig. Die obere Begrenzung der Rücklauf-
Solltemperatur kann zwischen 25 °C und 70 °C
eingestellt werden.
Einstellungen zur Absenkung der
Heizungskennlinie 1. Heizkreis
Einstellung der Zeiten, in denen eine
Absenkung für den 1.Heizkreis erfolgen soll.
Einstellung des Temperaturwertes, um den die
Heizungskennlinie 1. Heizkreis während einer
Absenkung abgesenkt werden soll.
Für jeden Wochentag kann separat ausgewählt
werden, ob Zeit1, Zeit2, keine Zeit oder beide
Zeiten für eine Absenkung aktiv werden sollen.
Wochentag überschreitende Absenkungen
werden jeweils bei Tageswechsel aktiviert bzw.
deaktiviert.
Einstellungen zur Anhebung der
Heizungskennlinie 1. Heizkreis
Einstellung der Zeiten, in denen eine Anhebung
für den 1.Heizkreis erfolgen soll.
Einstellung des Temperaturwertes, um den die
Heizungskennlinie 1. Heizkreis während einer
Anhebung angehoben werden soll.
Für jeden Wochentag kann separat ausgewählt
werden, ob Zeit1, Zeit2, keine Zeit oder beide
Zeiten für eine Anhebung aktiv werden sollen.
Wochentag überschreitende Anhebungen
werden jeweils bei Tageswechsel aktiviert bzw.
deaktiviert.
Die Menüführung zum 2. und 3. Heizkreis ist
identisch
Für den 2./3. Heizkreis können folgende
Möglichkeiten zur Heizungsregelung eingestellt
werden:
* Rücklauftemperaturregelung in Abhängigkeit
der Außentemperatur und eingestellter
Heizkurve
* Rücklauftemperaturregelung über ein
Festwert (waagrechte Heizkennlinie)
Einstellbereich Anzeige
15°C 1. Heizkreis
... 40°C ... Festwert 1.Heizkreis
60°C
15,0°C / 001 1. Heizkreis
... 20,0°C .../ ...60 ... Raumregelung
1.Heizkreis
30,0°C / 999
15°C 1. Heizkreis
... 20°C ... Raumregelung
1.Heizkreis
30°C
25°C 1. Heizkreis
... 50°C ...
70°C
1. Heizkreis
00:00 1. Heizkreis
...
23:59
0K 1. Heizkreis
...
19K
N 1. Heizkreis
Z1
Z2
J
1. Heizkreis
00:00 1. Heizkreis
...
23:59
0K 1. Heizkreis
...
19K
N 1. Heizkreis
Z1
Z2
J
2. Heizkreis
Außentemperatur 2. Heizkreis
Festwert
