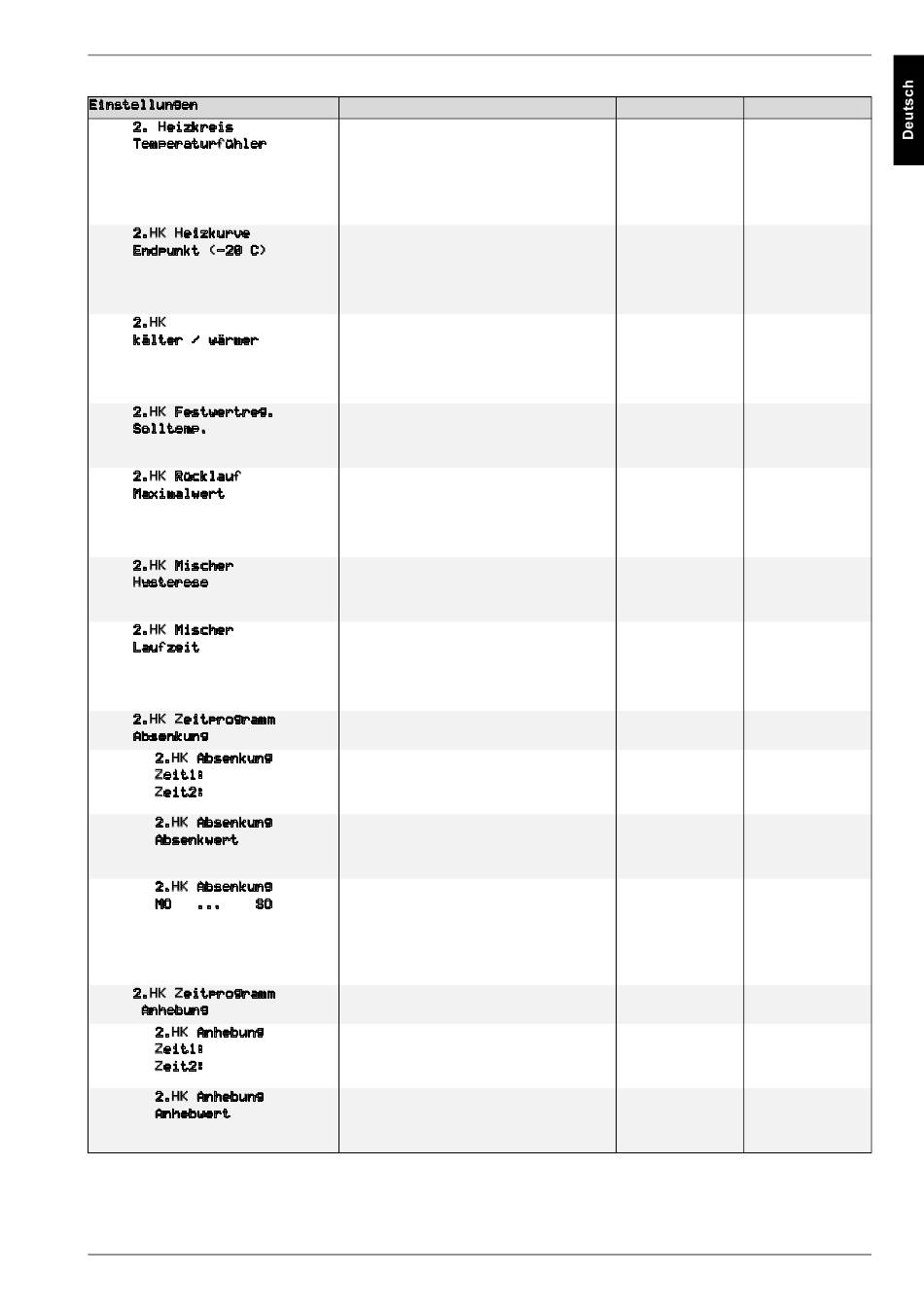

Konfiguration der Wärmepumpen-Heizungsanlage
Anlagenspezifische Parameter
Ist der Fühler für den 2./3.Heizkreis im Vor-
oder Rücklauf installiert? Bei Einstellung
Rücklauf wird der berechnete Sollwert 2.
Heizkreis auch zur Heizungsanforderung
Wärmepumpe verwendet. Bei Einstellung
Vorlauf nur zur Mischeransteuerung.
Der Heizkurvenendpunkt ist entsprechend der
Auslegung der Heizungsanlage einzustellen.
Hierbei ist in Abhängigkeit der
Fühlerplatzierung die maximale Vor- oder
Rücklauftemperatur einzugeben.
Parallelverschiebung der eingestellten
Heizkurve für den 2.Heizkreis. Einmaliges
Drücken der Pfeiltasten verschiebt die
Heizkurve um 1°C nach oben (wärmer) bzw.
nach unten (kälter).
Einstellung der gewünschten
Rücklaufsolltemperatur bei gewählter
Festwertregelung
Für Flächen- und Radiatorenheizsysteme sind
verschiedene maximale Temperaturen
zulässig. Die obere Begrenzung der
Solltemperatur kann zwischen 25 °C und 70 °C
eingestellt werden.
Die Hysterese der Rücklaufsolltemperatur
bildet die Neutralzone für den Betrieb der
Wärmepumpe.
Je nach eingesetztem Mischer ist die Laufzeit
zwischen den Endstellungen AUF und ZU
unterschiedlich. Um eine optimale
Temperaturregelung zu erzielen ist die
Mischerlaufzeit einzustellen.
Einstellungen zur Absenkung der
Heizungskennlinie 2./3. Heizkreis
Einstellung der Zeiten, in denen eine
Absenkung für den 2./3. Heizkreis erfolgen soll.
Einstellung des Temperaturwertes, um den die
Heizungskennlinie 2./3. Heizkreis während
einer Absenkung abgesenkt werden soll.
Für jeden Wochentag kann separat ausgewählt
werden, ob Zeit1, Zeit2, keine Zeit oder beide
Zeiten für eine Absenkung aktiv werden sollen.
Wochentag überschreitende Absenkungen
werden jeweils bei Tageswechsel aktiviert bzw.
deaktiviert.
Alle Einstellungen zur Anhebung der
Heizungskennlinie 2./3. Heizkreis
Einstellung der Zeiten, in denen eine Anhebung
für den 2./3. Heizkreis erfolgen soll.
Einstellung des Temperaturwertes, um den die
Heizungskennlinie 2./3. Heizkreis während
einer Anhebung angehoben werden soll.
Einstellbereich Anzeige
Rücklauf 2. Heizkreis
Vorlauf
20°C 2. Heizkreis
... 30°C ... Regelung nach
Außentemperatur
70°C
Balken 2. Heizkreis
15°C 2. Heizkreis
... 40°C ... Festwert 2.Heizkreis
60°C
25°C 2. Heizkreis
... 50°C ...
70°C
0,5K 2. Heizkreis
...
2K
1 min 2. Heizkreis
... 4min ...
6 min
2. Heizkreis
00:00 2. Heizkreis
...
23:59
0K 2. Heizkreis
...
19K
N 2. Heizkreis
Z1
Z2
J
2. Heizkreis
00:00 2. Heizkreis
...
23:59
0K 2. Heizkreis
...
19K
