Installation

3.1.4 Topologie

Die MCA 121 verfügt über einen integrierten Ethernet-Schalter und somit über zwei Ethernet RJ-45-Stecker. Hierdurch ist
alternativ zur typischen Sterntopologie der Anschluss mehrerer EtherNet/IP-Optionen in einer Linientopologie möglich.
Die beiden Schnittstellen gleichen sich, d. h. sie sind beide transparent für die Option. Wenn nur ein Stecker verwendet
wird, können beide Schnittstellen verwendet werden.

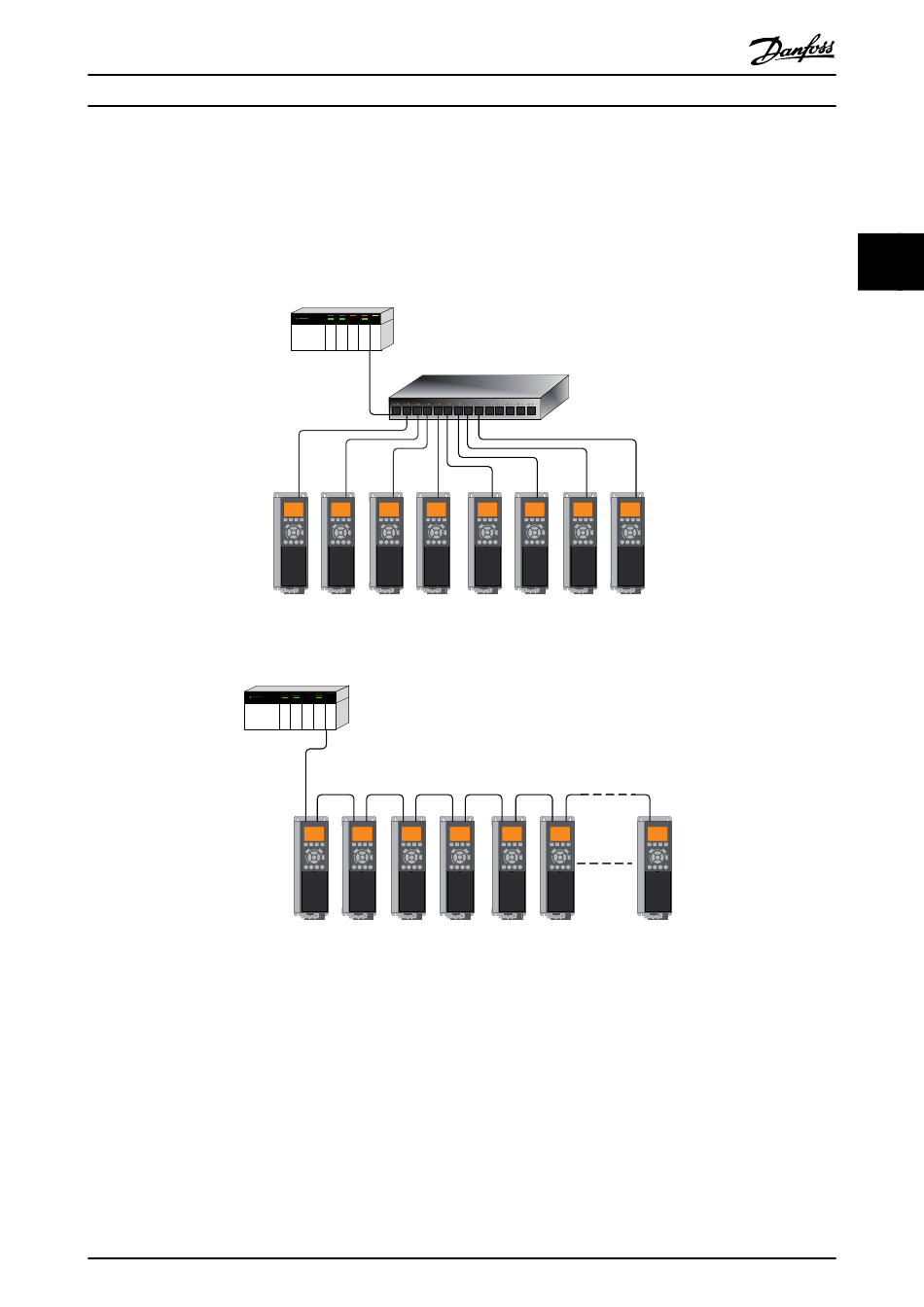

Abbildung 3.2 Sterntopologie
Abbildung 3.3 Linientopologie
HINWEIS
Siehe folgenden Abschnitt für eine Linientopologie: "Empfohlene Konstruktionsregeln" In einer Linientopologie muss bei
allen Frequenzumrichtern eine Stromversorgung über das Netz oder eine 24-V-DC-Optionskarte bestehen, damit der
integrierte Schalter funktioniert.
