Einführung
Anwendung
Der Regler dient zur Niveauregelung des Kältemittelstands in:
• Abscheidern
• Zwischenkühlern
• Economizern
• Verdampfern
• Sammlern

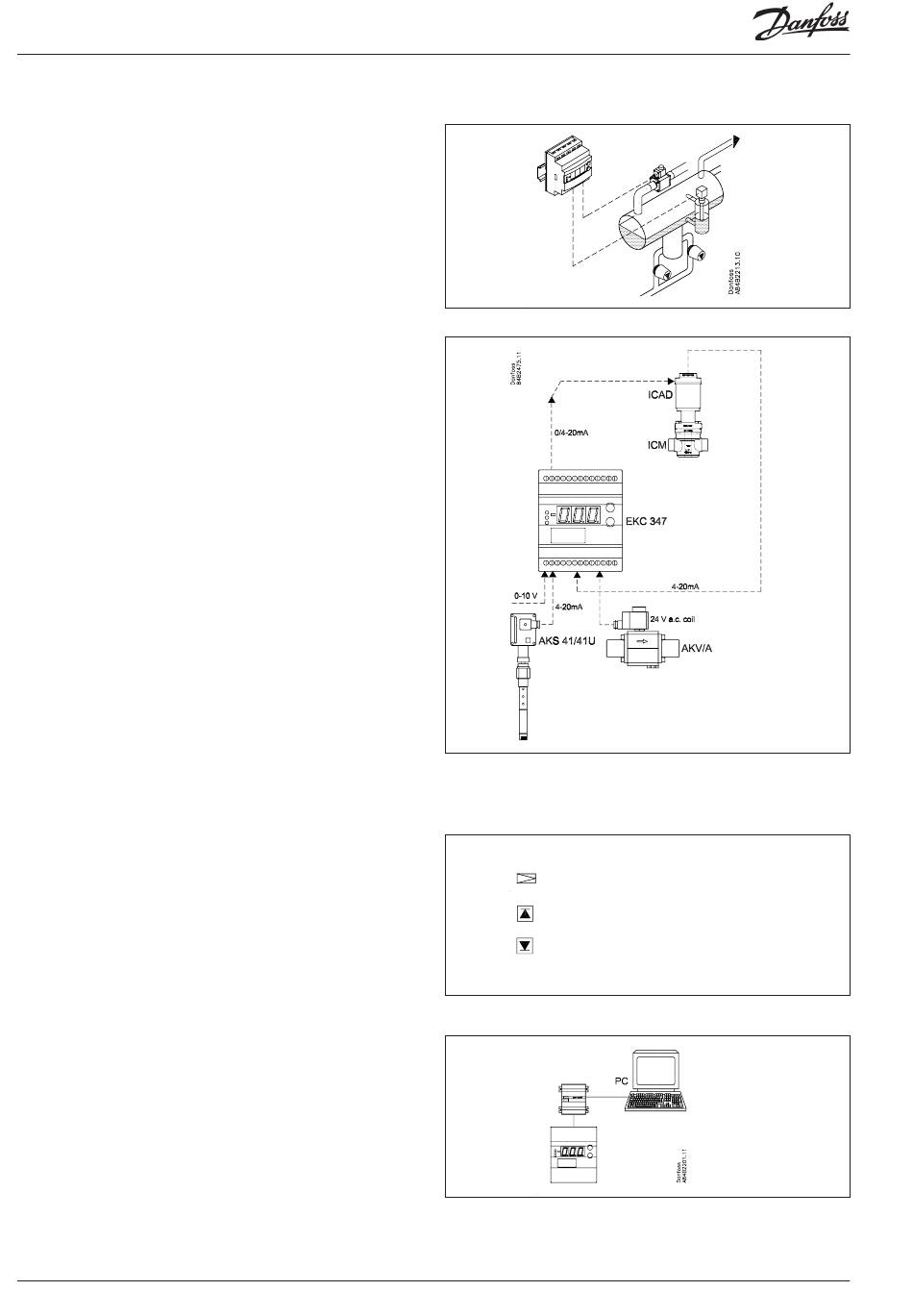

System
Ein Signalgeber misst ständig das Kältemittelniveau im Behälter
– der Regler empfängt das Signal und steuert dementsprechend
das Ventil an, um das Kältemittelniveau gemäß dem Flüssigkeits-
niveau-Sollwert zu regeln.
Signalgeber
Mit einem kapazitiven Stab lässt sich das Kältemittelniveau
innerhalb eines großen Bereichs einstellen.
EKC 347
Der Regler empfängt ein Signal, mit dem er in der Lage ist,
Hoch- und Niederdruckanlagen zu regeln. Mit einem analogen
Eingangssignal (Spannung/Strom) lässt sich der Sollwert
verschieben und bei Bedarf fernsteuern.
EKC 347 ist mit zwei Typen von Danfoss-Expansionsventilen
kompatibel (siehe unten).
Ein analoger Eingang steht zur Anzeige des ICM-Öffnungsgrads
für das Rückführsignal vom ICM zur Verfügung.
Expansionventil
Zwei Typen von Danfoss-Expansionsventilen können
eingesetzt werden.
ICM – ICM ist ein direkt gesteuertes, motorgetriebenes Ventil,
das von einem digitalen Schrittmotor, Typ ICAD, gesteuert wird.
AKV/A – AKVA oder AKV sind pulsbreitenmodulierte
Expansionsventile.
Funktionen des Reglers
• Niveauregelung
• Alarm, falls die eingestellten Grenzen überschritten werden.
• Relaisausgänge für obere und untere Niveaugrenze und für
Alarmniveau.
• Analoges Eingangssignal, das den Sollwert verschieben kann.
• PI-Regelung
• Niedrig- oder Hochdruckseiten-Regelung
• Bei Einsatz von AKV/A lassen sich mit einem Hauptgerät-/Folge-
gerät-System bis zu 3 AKV/As mit unterschiedlichem Öffnungs-
grad steuern
• Manuelle Steuerung des Ausgangs
• Der Öffnungsgrad lässt sich begrenzen
• EIN/AUS-Bedienung mit Hysterese
Zusätzliche Möglichkeiten
• PC-Bedienung
Der Regler kann mit Datenkommunikation ausgerüstet
werden, so dass er mit anderen Geräten in ADAP-KOOL®
Kälteanlagenregel systemen verbunden werden kann. Damit
lassen sich Bedienung, Überwachung und Daten erfassung von
einem PC aus vornehmen - entweder vor Ort oder in einer exter-
nen Überwachungszentrale.
2 Manual RS8AX703 © Danfoss 12-2009
Frontplazierte Leutchdioden
Öffnungssignal für das Ventil
Anzeige der oberen Niveaugrenze
Anzeige der unteren Niveaugrenze
Alle
Anzeige des Alarmniveaus
EKC 347
