Danfoss EKC 347 Installationsanleitung Seite 11

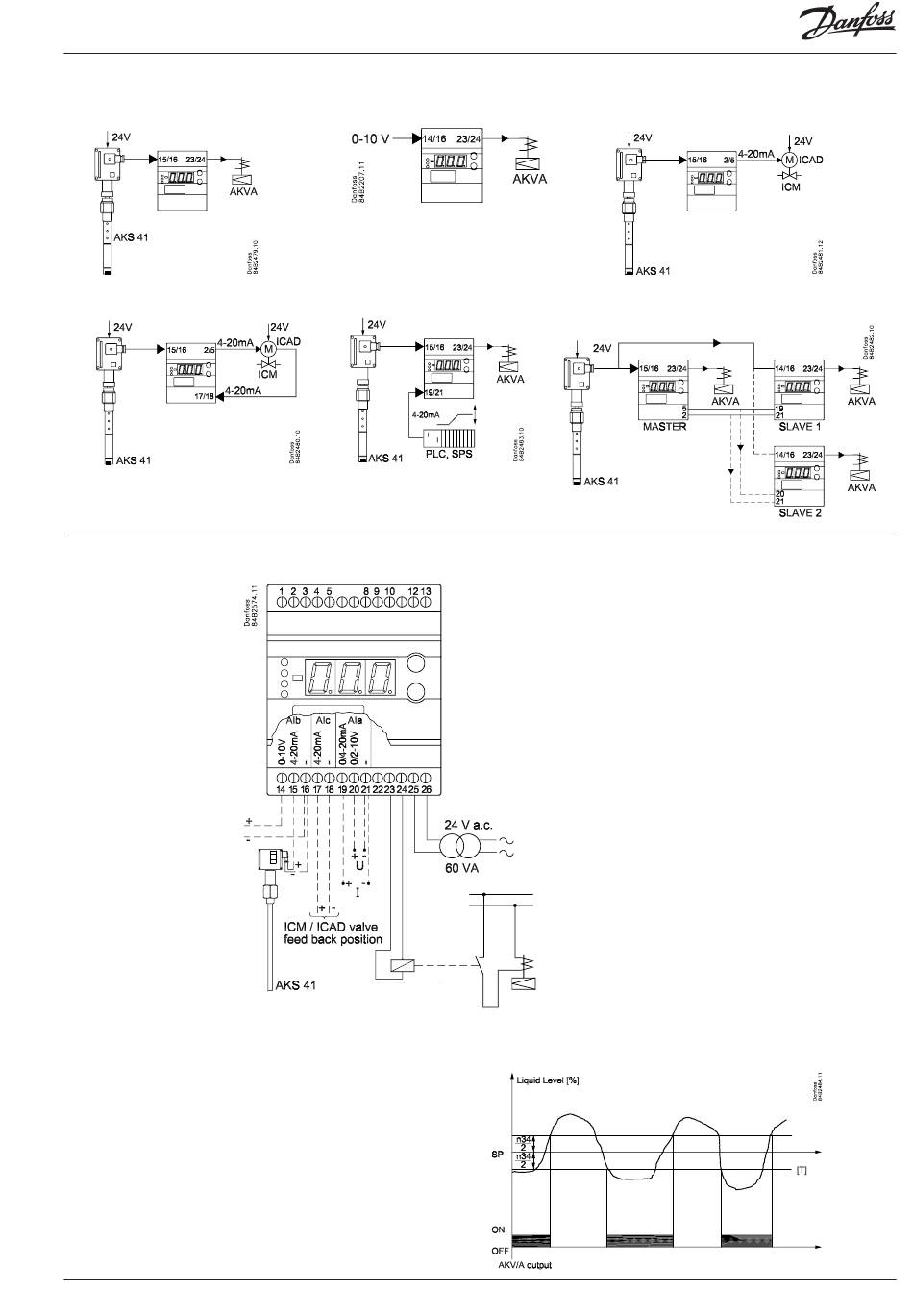

Anschlußeispiele
EKC 347 – ON/OFF Anwendung. Open/Close Magnetventil mit Spule 110 V
EIN/AUS-Anwendung
Außer modulierender PI-Regelung unterstützt EKC 347 auch EIN/
AUS-Bedienung mit Hysterese.
Für diese Bedienungsart ist Folgendes zu gewährleisten:
Das P-Band muss (n04)=0%//AUS sein
Die Hysterese wird in (n34) angegeben
Der Sollwert als normale Vorgehensweise. (Die oberste und
unterste Taste gleichzeitig betätigen.)
Nieder- oder Hochdruckseitensystem (n35).
EKC 347
Hilfsrelais mit
Spule: 24 V a.c.
Manual RS8AX703 © Danfoss 12-2009
Spannung : 110 V a.c
Magnetventil mit Spule:
110 V a.c
Low pressure system
11
