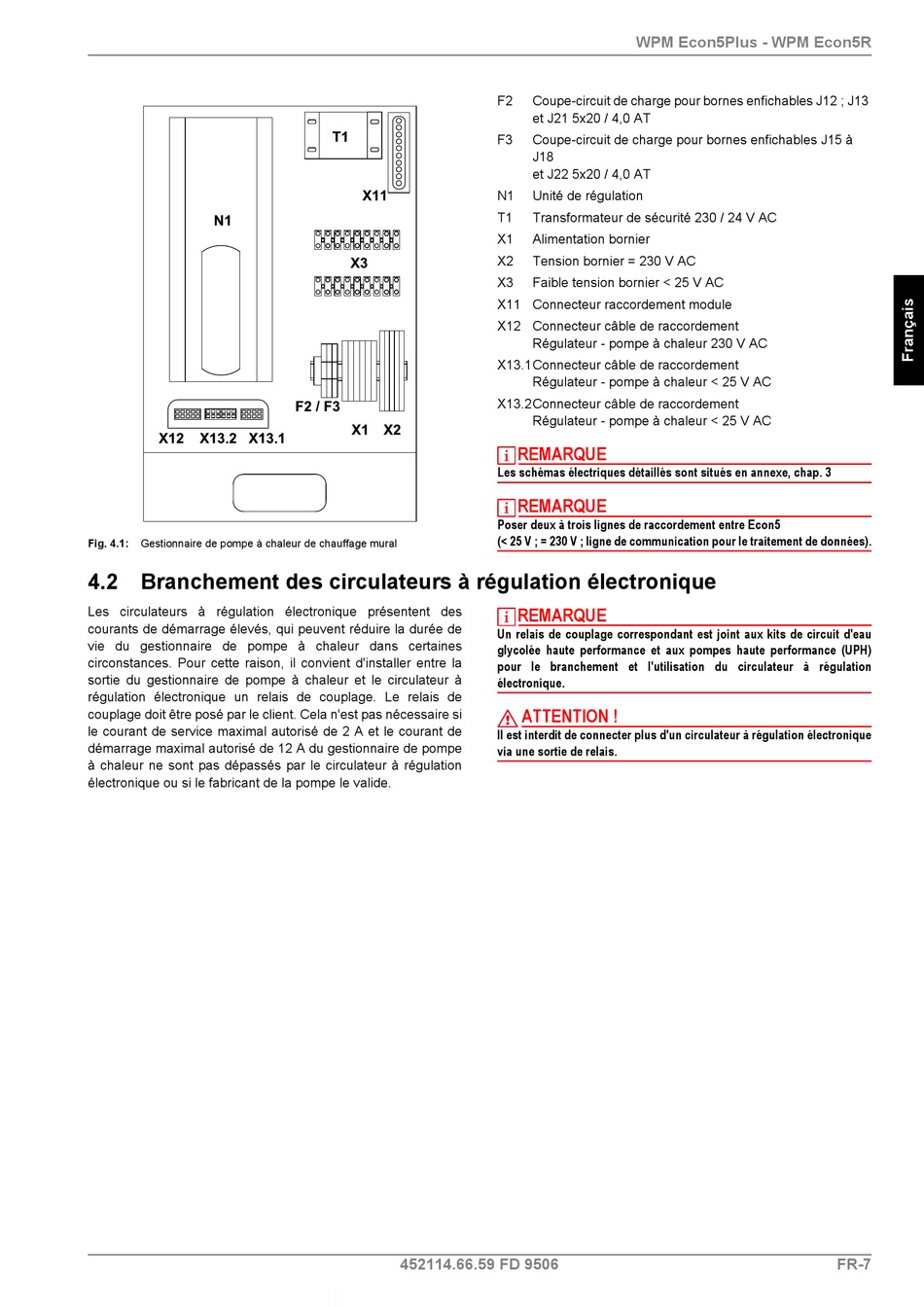

Fig. 4.1: Gestionnaire de pompe à chaleur de chauffage mural
4.2 Branchement des circulateurs à régulation électronique
Les circulateurs à régulation électronique présentent des
courants de démarrage élevés, qui peuvent réduire la durée de
vie du gestionnaire de pompe à chaleur dans certaines
circonstances. Pour cette raison, il convient d'installer entre la
sortie du gestionnaire de pompe à chaleur et le circulateur à
régulation électronique un relais de couplage. Le relais de
couplage doit être posé par le client. Cela n'est pas nécessaire si
le courant de service maximal autorisé de 2 A et le courant de
démarrage maximal autorisé de 12 A du gestionnaire de pompe
à chaleur ne sont pas dépassés par le circulateur à régulation
électronique ou si le fabricant de la pompe le valide.
Coupe-circuit de charge pour bornes enfichables J12 ; J13 
F2
et J21 5x20 / 4,0 AT
F3 Coupe-circuit de charge pour bornes enfichables J15 à
J18 
et J22 5x20 / 4,0 AT
N1 Unité de régulation
T1 Transformateur de sécurité 230 / 24 V AC
X1 Alimentation bornier
X2 Tension bornier = 230 V AC
X3 Faible tension bornier < 25 V AC
X11 Connecteur raccordement module
X12 Connecteur câble de raccordement
Régulateur - pompe à chaleur 230 V AC
X13.1Connecteur câble de raccordement
Régulateur - pompe à chaleur < 25 V AC
X13.2Connecteur câble de raccordement
Régulateur - pompe à chaleur < 25 V AC
REMARQUE
Les schémas électriques détaillés sont situés en annexe, chap. 3
REMARQUE
Poser deux à trois lignes de raccordement entre Econ5 
(< 25 V ; = 230 V ; ligne de communication pour le traitement de données).
REMARQUE
Un relais de couplage correspondant est joint aux kits de circuit d'eau
glycolée haute performance et aux pompes haute performance (UPH)
pour le branchement et l'utilisation du circulateur à régulation
électronique.
ATTENTION !
Il est interdit de connecter plus d'un circulateur à régulation électronique
via une sortie de relais.
