3.3.2 Allacciamento idraulico ed elettrico del contatore della quantità di energia
Per la raccolta dei dati il contatore della quantità di energia
necessita di due dispositivi di misura.
Il tubo di misura della portata 

Deve essere montato nella mandata della pompa di calore
dello scambiatore di calore supplementare, prima della
biforcazione della produzione di acqua calda sanitaria (fare
attenzione al verso del flusso).
 Un sensore di temperatura (tubo in rame con pozzetto ad
immersione)
Deve essere montato nel ritorno della pompa di calore dello
scambiatore di calore supplementare.

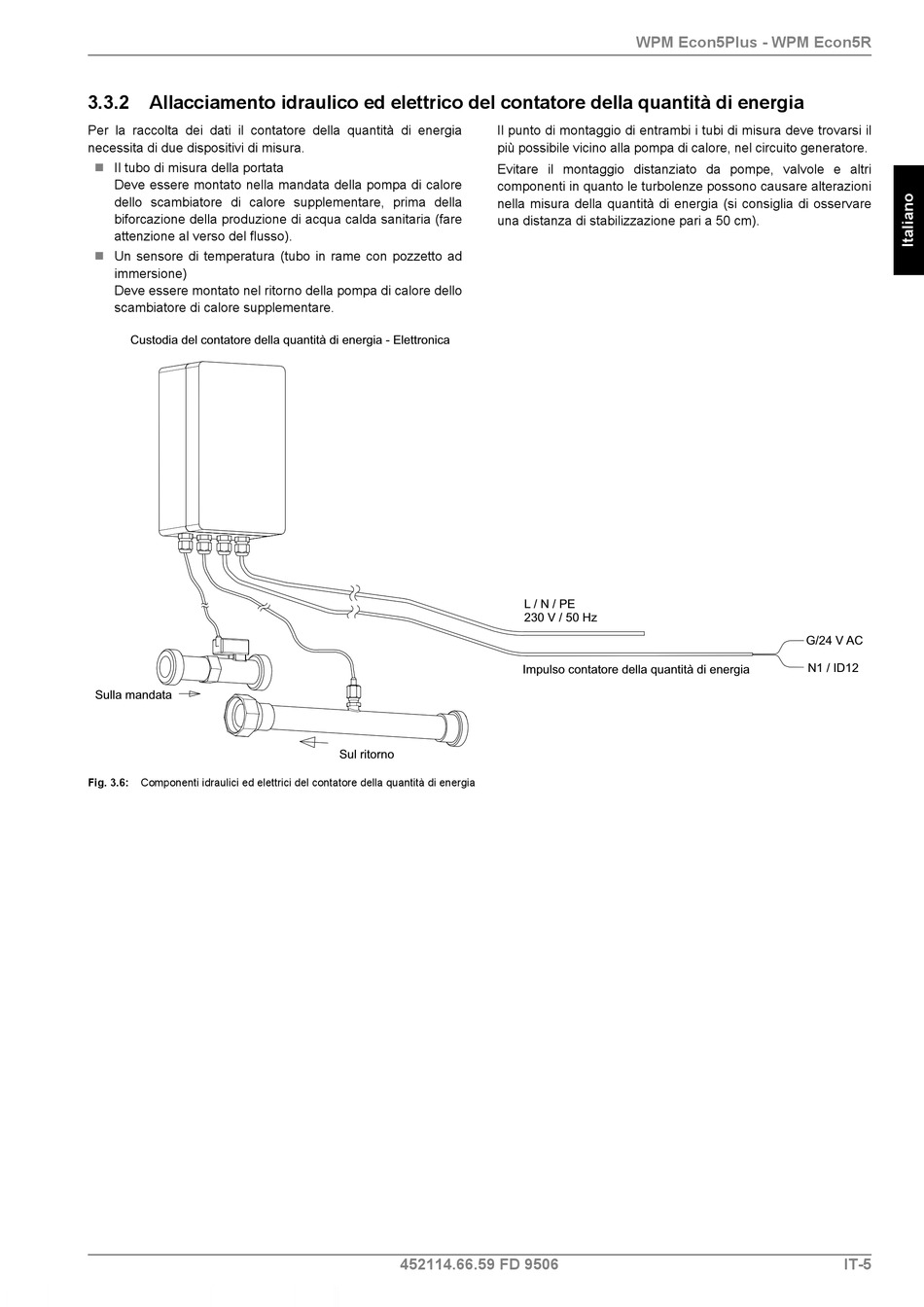

Fig. 3.6: Componenti idraulici ed elettrici del contatore della quantità di energia
Il punto di montaggio di entrambi i tubi di misura deve trovarsi il
più possibile vicino alla pompa di calore, nel circuito generatore.
Evitare il montaggio distanziato da pompe, valvole e altri
componenti in quanto le turbolenze possono causare alterazioni
nella misura della quantità di energia (si consiglia di osservare
una distanza di stabilizzazione pari a 50 cm).
