42VMC---N
Elektroanschlüsse

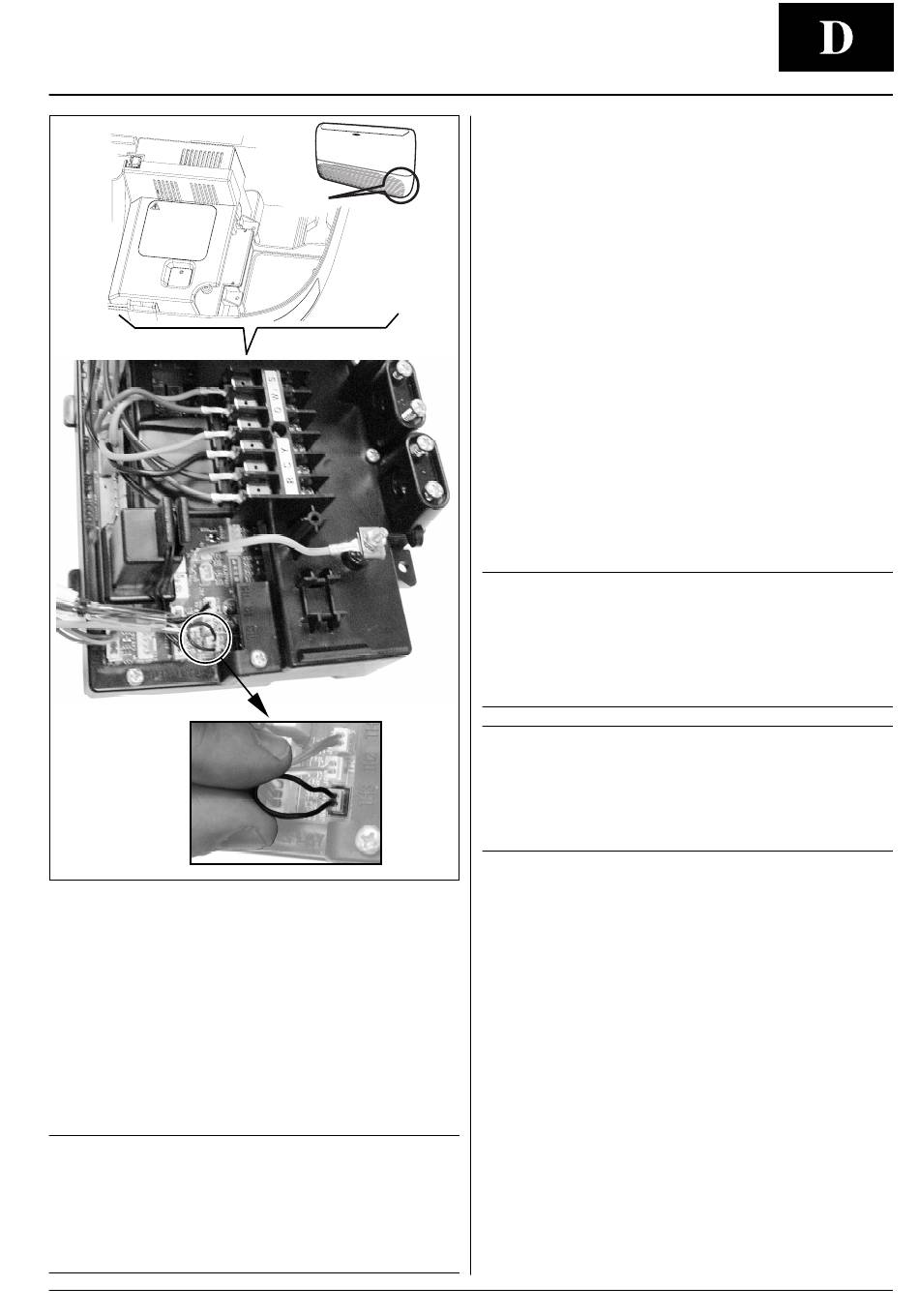

Positionierung der Überbrückung:
Die Geräte sind im Schaltkasten mit einer Überbrückung
versehen, um einen von zwei möglichen Insallationstypen
einzustellen:
Vertikale Wandmontage: Überbrückung eingesetzt.
Horizontale Deckenmontage: Überbrückung entfernt.
Zur Änderung der Überbrückungs-Position wie folgt vorgehen:
• Die Stromversorgung abtrennen.
• Die Überbrückung korrekt positionieren.
• Die Stromversorgung wieder anschließen.
WICHTIG:
• Die Verbindungen der Kältemittel-Schläuche vor den
elektrischen Verbindungen durchführen.
Wenn das System ausgeschaltet wird, sind zuerst die elektrischen
und danach die Kältemittelverbindungen abzutrennen.
• Modelle 42VMC 009N, 012N, 014N: Vor allen anderen
elektrischen Anschlüsse den Erdungsanschluß vornehmen.
Der Netzanschluß soll gemäß dem elektrischen Schaltplan
durchgeführt werden, der im Montagehandbuch des
Außengeräts zu finden ist.
• Die Elektroanschlüsse zwischen den Geräten vornehmen, ehe der
Netzstromanschluß vorgenommen wird.
• Vor Anschluß an die Netzstromversorgung das stromführende
Kabel L und den Nulleiter N suchen und dann entsprechend dem
Schaltplan die Anschlüsse vornehmen.
• Sicherstellen, daß der Netzversorgungsanschluß über einen
Schalter stattfindet, der alle Pole abschaltet, mit einem Kon-
taktabstand von mindestens 3 mm.
• Das Netzversorgungs-Anschlußkabel muss vom Typ H07 RN-F
(oder höher) sein und eine Synthetikgummi-Isolierung mit
Neopren-Beschichtung nach den Normen EN 60335-2-40 haben.
• Der Erdeanschluß zwischen Außen- und Innengerät erfolgt durch
die Kältemittelschläuche.
• Mit den mitgelieferten flexiblen Halterungen das Verbindungskabel
zwischen den beiden Geräten sichern.
• Stromkabel und Kältemittelleitungen zusammenbinden.
Das Elektrokabel etwas länger lassen, damit ein problemloser
Anschluß an das Geräteklemmbrett erfolgen kann.
Anmerkungen:
• Hinweise über die Dimensionierung der Netzanschlußleitung
und der Sicherungen finden Sie in der Installationsanleitung
des Außenteiles.
• Alle elektrischen Anschlüsse müssen vom Installateur
vorgenommen werden.
WICHTIG:
Das Gerät hat eine Steuerelektronik mit einer
Wiederanlaufverzögerung des Verdichters (und der
Elektroheizung). Wird der Verdichter (oder die
Elektroheizung) abgeschaltet oder die Anlage
eingeschaltet, erfolgt eine Neustart des Verdichters (oder
der Elektroheizung) nach ca. 3 bis 5 Minuten.
Anschlug der elektrischen Widerstände
• Ist das Innengerät mit Elektroheizung ausgestattet, so soll diese
unabhängig vom Gerät versorgt werden.
• Sicherstellen, dass der Netzanschluß durch einen einpoligen
Schalter mit Kontaktöffnungsweite von mindestens 3 mm
ausgeführt wird.
• Sicherstellen, dass die Abisolierung des gelb/grünen Kabels
länger als die der anderen Kabel ist.
• Das Versorgungskabel für die elektrischen Widerstände unter der
einzelnen Kabelverschraubung befestigen.
Regel- und Sicherheitsvorrichtungen
Die nachstehenden Regel- und Sicherheitsvorrichtungen sind
in dem Innengerät eingebaut (siehe Schaltpläne):
• Raumthermostat, von 18°C bis 32°C einstellbar.
• Motor mit Überhitzungs-/Überstromschutz.
