BEZEICHNUNG DER TEILE UND BETRIEBSWAHLSCHALTER

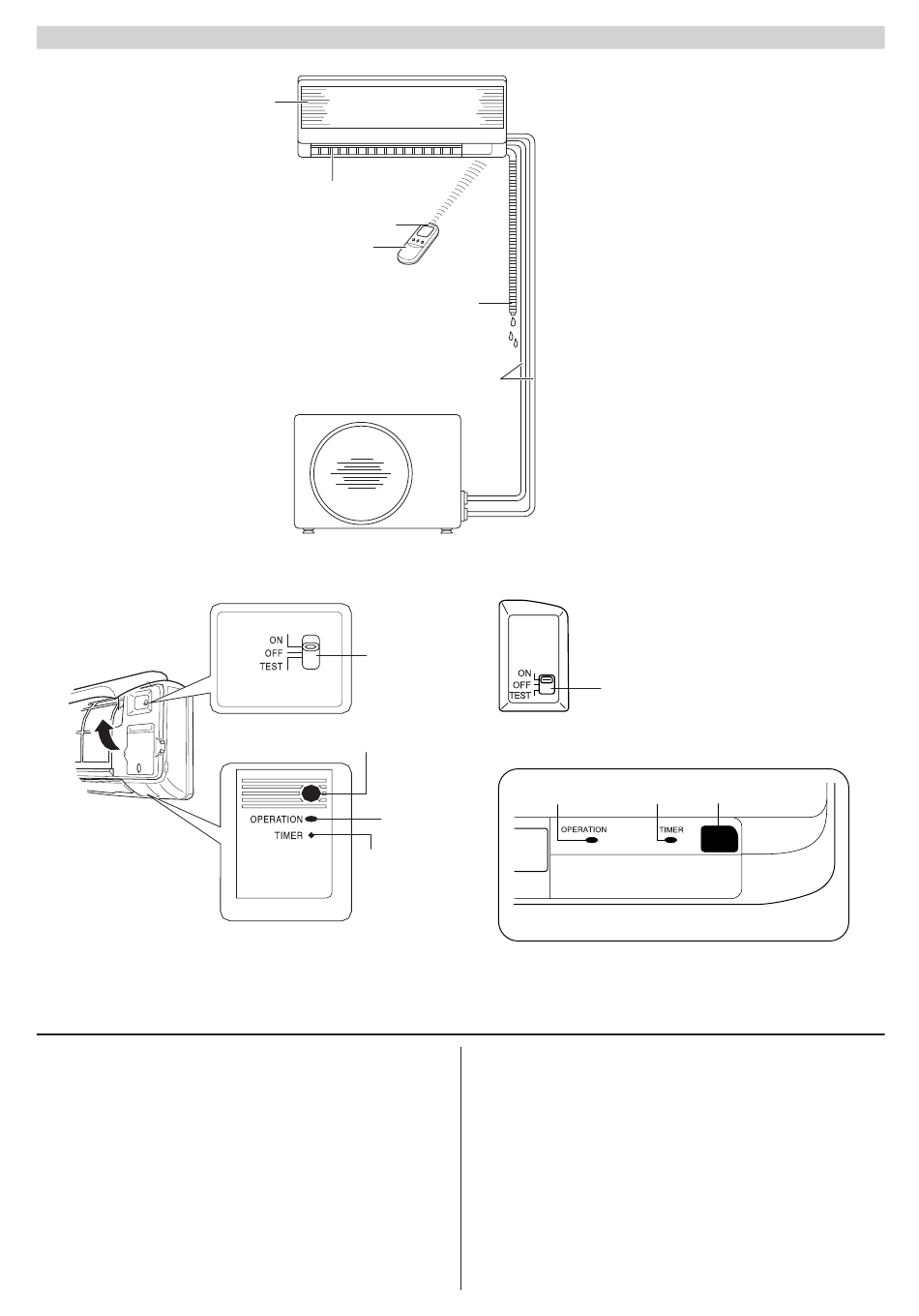

INNENEINHEIT
AWRX09/X12 MODELLE
1. Fernbedienung.
2. Sensor: Mißt die Raumtemperatur in der Umgebung der
Fernbedienung. Das Klimagerät wird in Abhängigkeit zur
Raumtemperatur eingestellt.
3. Luftausgang: Verteilt die behandelte und gefilterte Luft im
Raum
4. Lufteingang: Die Raumluft wird angesaugt und mit
Spezialfiltern gefiltert
5. Empfänger: Empfängt die von der Fernsteuerung
ausgesandten Signale
6. Flexibler Auslaßschlauch zur Abführung der Feuchtigkeit
4
INNENEINHEIT
3
2
1
AUSSENEINHEIT
8
5
Betriebslampe
OPERATION
Zeitschaltuhrlampe
TIMER
6
7
8
Betriebslampe Zeitschaltuhr-
OPERATION lampe TIMER
AWRX18/X22 MODELLE
7. Kühlmittelrohre: In ihnen fließt das Kühlgas und sie stellen die
Verbindung zwischen der äußeren und der inneren Einheit dar
8. Betriebswahlschalter.
Position ON (eingeschaltet): In dieser Position arbeitet das
Position OFF (ausgeschaltet): Der Wahlschalter ist auf diese
3
5
Klimagerät unter der Kontrolle
der Fernbedienung.
Der Wahlschalter muß
normalerweise auf dieser
Position stehen.
Position umzustellen, wenn
das Klimagerät für mehrere
Tage nicht benutzt werden soll.
