42VMC---N
Installation: 42VMC 028N - 036N - 048N

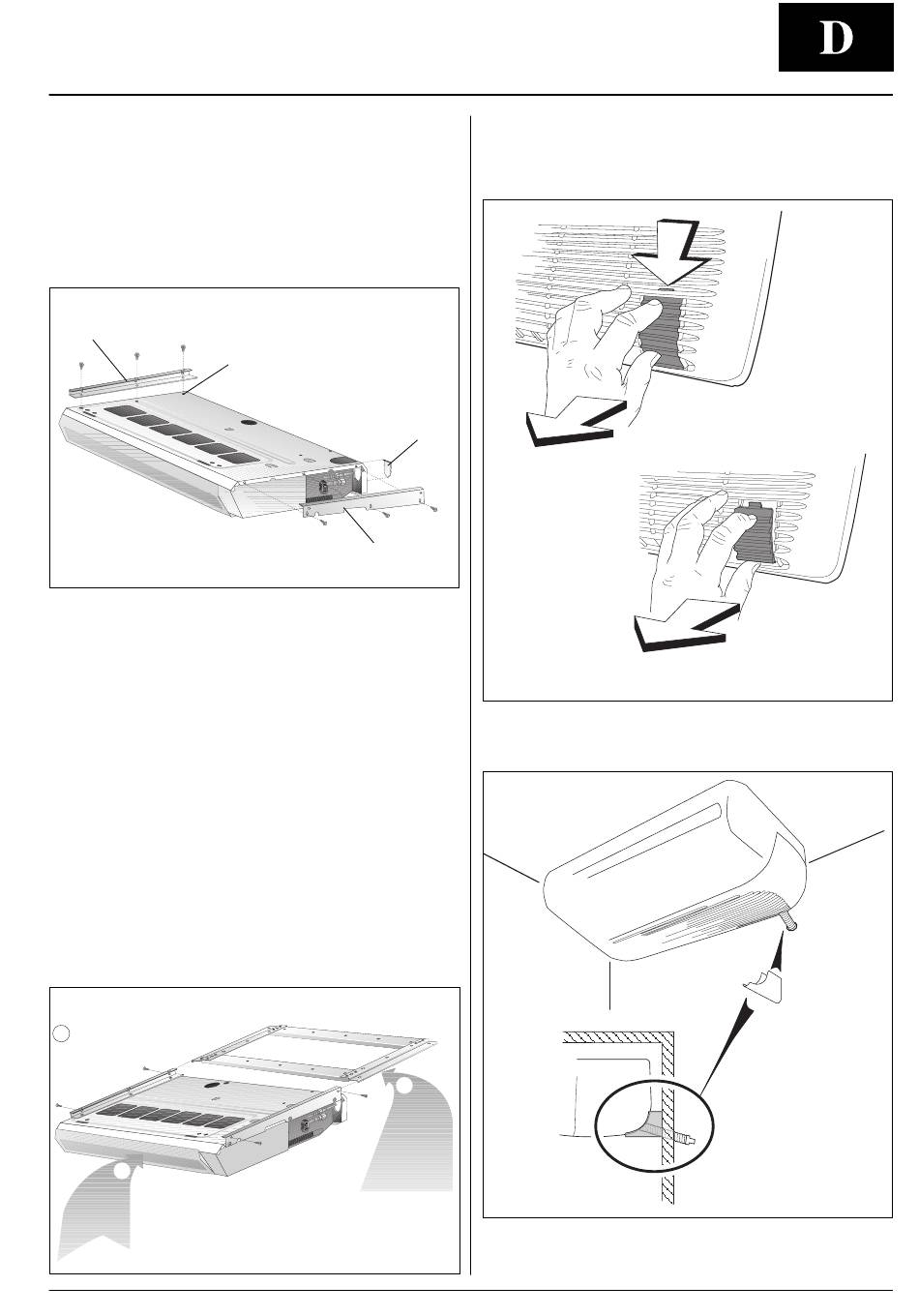

• Das Vorderblech und das Lufteintrittsgitter des Klimageräts wie in
der Abbildung gezeigt entfernen.
• Die Befestigungsplatte anbringen (die beiden oberen Löcher
verwenden).
• Das Gerät anbringen.
• Das Gerät mit Hilfe der beiden Löcher im unteren Teil an der
Wand befestigen.
• Sicherstellen, daß das Gerät eben ist.
Linke Halterung
Spezialmutter
• Die oberen und seitlichen Streifen mit den sechs Blechschrauben
wie in der Abbildung gezeigt am Klimagerät befestigen.
Sicherstellen, daß:
1. Die breite Seite der Streifen an der Unterseite des Klimageräts
anliegt.
2. Die Winkelseite der Streifen nach innen weist.
• Das Innengerät an der Halterung montieren.
Die vorstehenden Teile der Seitenstreifen auf die
Deckenhalterung schieben, so daß die vier
Sicherheitsschrauben-Löcher an den linken und rechten Streifen
mit denen in der Deckenhalterung ausgerichtet sind.
• Sicherstellen, daß das Klimagerät leicht zum Ablaufauslaß an
der rechten Seite hin geneigt ist. Den korrekten Ablauf mit
Wasser prüfen. Sie können die Neigung einstellen, indem Sie
den rechten Streifen relativ zum linken justieren.
• Das Klimagerät mit den vier Seitenschrauben an der
Deckenhalterung befestigen (siehe Abbildung).
DIE VIER
SICHERHEITSSCHRAUBEN AN
3
DEN SEITEN DES
KLIMAGERÄTS BEFESTIGEN.
1
DAS
KLIMAGERÄT
AUF DIE
MONT AGESTREIFEN
SCHIEBEN.
Für horizontale Installation
• Die in der Abbildung gezeigte Kunststoffabdeckung entfernen,
damit das Kondensatablaufrohr aus dem Gerät geführt werden
kann.
Rohrabdeckung
Rechte Halterung
• Jedes Gerät wird mit einer Kondensatrohrabdeckung geliefert.
Die Länge dieser Abdeckung sollte je nach Entfernung zwischen
Gerät und Wand justiert werden.
2
SICHERSTELLEN,
DASS DIE
VORSTEHENDEN
TEILE DER
SEITENSTREIFEN IN
DIE SCHIENEN AN
DEN
MONTAGESTREIFEN
PASSEN.
• Wird eine Kondensatablauf-Pumpe verwendet (Zubehör), kann
die Kondensatablauf-Leitung zusammen mit den
Kältemittelleitungen aus dem Gerät austreten.
DEUTSCH
Modelle 028-048
D - 9
