Schraube entfernen
Schraube entfernen
Schraube befestigen
Schraube befestigen
Schraube befestigen M3x6
4-3

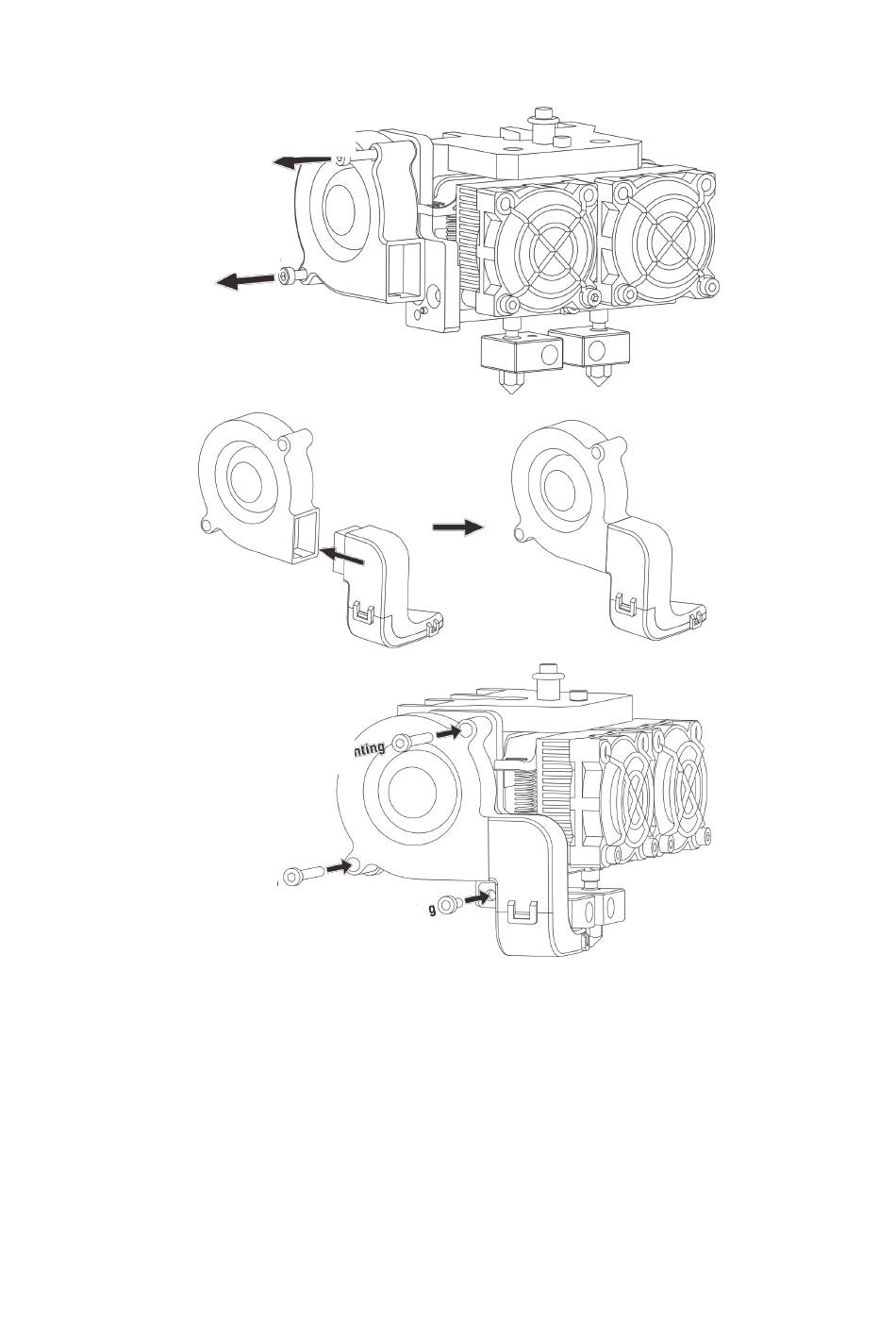

(4-3) Lösen Sie die beiden Schrauben mit dem M2.5-Innensechskantschlüssel vom
Turbogebläse.
Nehmen
Sie
die
Turbogebläse-Ablenkplatte
aus
dem
Extruder-Zubehörset. Montieren Sie die Turbogebläse-Ablenkplatte auf dem
Turbogebläse. Richten Sie den Anschlag am Turbogebläseträger mit der Öffnung in
der Turbogebläse-Unterbaugruppe aus. Setzen Sie die Turbogebläse-Unterbaugruppe
neben dem Turbogebläseträger ein. Setzen Sie den Anschlag am Turbogebläseträger
in die Turbogebläse-Unterbaugruppe ein. Verschrauben Sie die beiden Schrauben. Mit
einer M3x6-Schraube aus dem Extruder-Zubehörset schließen Sie die Montage ab.
Inventor Bedienungsanleitung | www.FlashForge.com 400-699- 1063
18
