SZ18-DE-A01
Schnellstartanleitung
WARNUNG
1. Entfernen Sie die Umwicklung der Düse bitte nicht.
2. Heiß! Die Heizdüsen während des Betriebs nicht berühren!
2. Bewegliche Druckerteile; es besteht Verletzungsgefahr. Handschuhe
etc. während des Betriebs ablegen: Risiko des Verfangens.
Die aktuelle „Schnellstartanleitung" sowie die „Bedienungsanleitung"
BEDIENUNGSANLEITUNG
laden Sie bitte von der o ziellen Flashforge-Website unter
www. ashforge.com herunter (SUPPORT-Support Center-Select a
Product/SUPPORT-Support Center-Produktauswahl)

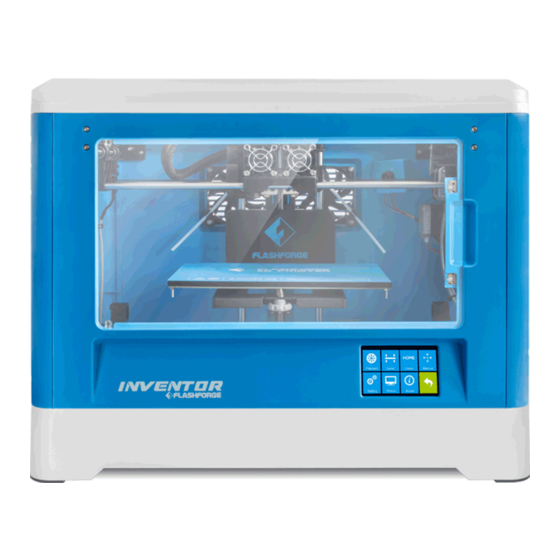

Dieses Handbuch bezieht sich ausschließlich auf den FLASHFORGE „Inventor" 3D-Drucker.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Flashforge Inventor
Inhaltszusammenfassung für Flashforge Inventor
- Seite 1 Betriebs ablegen: Risiko des Verfangens. Die aktuelle „Schnellstartanleitung“ sowie die „Bedienungsanleitung“ BEDIENUNGSANLEITUNG laden Sie bitte von der o ziellen Flashforge-Website unter www. ashforge.com herunter (SUPPORT-Support Center-Select a Product/SUPPORT-Support Center-Produktauswahl) Dieses Handbuch bezieht sich ausschließlich auf den FLASHFORGE „Inventor“ 3D-Drucker.
-
Seite 2: Inhalt Des Sets
Inhalt des Sets 3D-Drucker Fadenspule x 2 Deckel Kundendienstkarte Schnellstartanleitung Stromkabel USB-Kabel Spulenhalter x 2 Seitenplatte x 2 Werkzeugbeutel Konstruktionsband x 2 Nivellierkarte Werkzeugbeutelinhalt: SD-Karte/Pinzette/Stichel/Spachtel/Steckschlüssel/Fett Innensechskantschlüssel/Kreuzschlitzschraubendreher Steckschlüssel/Reinigungsstiftwerkzeug/Schrauben/Nivellierknopf Inhalt im Zubehör-Set für den Extruder: M3 x 8-Schraube/M3 x 6-Schraube/Turbogebläse-Ablenkplatte Zubehör-Set für den Extruder... - Seite 3 Lernen Sie Ihren „Inventor“ kennen Skalieren Kamera 1. Extruderkabelsatz 2. Fadenführungsrohr 3. Y-Achse-Führungsstab 4.X-Achse-Führungsstab 5.Konstruktionsplattform 6. Plattformstütze 7. Halterung 8. Nivellierknopf 9. Z-Achse-Führungsstab 10. Touchscreen 11.Kühlgebläse 12.Federniederhalter 13. Turbogebläse 14.Turbogebläse-Ablenkplatte 15.Linke Düse 16.Rechte Düse 17. Seitenplatte 18. SD-Karteneinschub 19.USB-Anschluss 20. Rücksetztaste 21.
- Seite 4 Schaumsto platten aus dem Halter. der Kundendienstkarte, Nivellierkarte und den beiden Konstruktionshaltern heraus. 3 . Halten Sie den Inventor an den beiden Gri en 4 . Nun sehen Sie den Werkzeugbeutel und das fest. Heben Sie ihn aus dem Karton und stellen USB-Kabel im Versandkarton.
- Seite 5 Schneiden Sie die Halterungen an beiden 7 . Nehmen Sie die Luftpolsterfolie aus dem Seiten des X-Achse-Führungsstabs durch. Extruder. Setzen Sie den Extruder in die Extruderaufnahme ein. Extruderrichtung wie dargestellt. Ziehen Sie die Konstruktionsplattform bis Lösen Sie den Schaumsto von der Rückseite zum Anschlag aus.Hinweis: Die des Logo-Boards.
-
Seite 6: Montage Der Hardware
Montage der Hardware Extruder-Montage Setzen Sie den Dual-Extruder auf die Extruderaufnahme. Nehmen Sie den M2.5- Innensechskantschlüssel aus dem Werkzeugbeutel und die (längeren) M3x8-Schrauben aus dem Zubehörset für den Extruder. Richten Sie den Extruder an den Schraubenlöchern aus. Schraubenloch Schraubenloch Verschrauben Sie den Extruder mit den M3x8-Schrauben an der Extruderaufnahme. - Seite 7 Montage der Turbogebläse-Ablenkplatte Lösen Sie die beiden Schrauben mit dem M2.5-Innensechskantschlüssel vom Turbogebläse. Nehmen Sie die Turbogebläse-Ablenkplatte aus dem Extruder-Zubehörset. Montieren Sie die Turbogebläse-Ablenkplatte auf dem Turbogebläse.
- Seite 8 Richten Sie den Anschlag am Turbogebläseträger mit der Ö nung in der Turbogebläse-Unterbaugruppe aus. Setzen Sie die Turbogebläse-Unterbaugruppe neben dem Turbogebläseträger ein. Setzen Sie den Anschlag am Turbogebläseträger in die Turbogebläse-Unterbaugruppe ein. Verschrauben Sie die beiden Schrauben. Nehmen Sie die M3x6-Schraube aus dem Zubehörset des Extruders und schließen Sie die Montage gemäß...
-
Seite 9: Nivellierung Der Konstruktionsplattform
Nivellierung der Konstruktionsplattform So ändern Sie die Spracheinstellung So verwenden Sie die Nivellierknöpfe Drehen Sie den Knopf im Uhrzeigersinn Heben Sie die Konstruktionsplattform an, um die Distanz zwischen Düse und Plattform zu verringern. Drehen Sie den Knopf gegen den Uhrzeigersinn Senken Sie die Konstruktionsplattform ab, um die Distanz zwischen Düse und Plattform zum vergrößern... - Seite 10 So nivellieren Sie die Konstruktionsplattform 1. Ziehen Sie die drei Nivellierknöpfe unter der Konstruktionsplattform bis zum Anschlag an. 2. Berühren Sie [Tools] - [Ausrichten], um mit der Nivellierung zu beginnen. 3. Die Konstruktionsplattform und die Düse bewegen sich. Warten Sie, bis sie stoppen. Justieren Sie dann den entsprechenden Knopf unter der rechten Düse zuerst mit der Nivellierkarte.
-
Seite 11: Einlegen Und Laden Des Fadens
Einlegen und Laden des Fadens 1.Nehmen Sie den PLA-Faden aus der Verpackung. 2.Setzen Sie den Faden in die Spulenschlitze beidseitig am Drucker ein. 3.Führen Sie, wie nachstehend dargestellt, den Spulenhalter in die mittlere Ö nung des Fadens ein. Drehen Sie ihn um 90 Grad, um ihn zu verriegeln. Um den Spulenhalter h erauszunehmen, drehen Sie ihn in die entgegengesetzte Richtung. - Seite 12 1. Nachdem der Faden eingesetzt wurde, führen Sie den Faden durch das Führungsrohr. 2. Setzen Sie den Faden lotrecht in den linken Extruder ein und drücken Sie währenddessen den Federniederhalter nach unten. Vergewissern Sie sich vor dem Laden, dass die Fläche am Fadenende ach ist.
-
Seite 13: Erster Druck
Erster Druck 1. Führen Sie die SD-Karte in den SD-Kartenschlitz an der rechten Seite des Druckers ein. 2. Berühren Sie [Aufbauen]-(SD-Karte), dann [Test Files] (Testdateien) und wählen Sie eine 3D-Modellierdatei aus. Berühren Sie dann [Druck]. Sobald er erwärmt ist, beginnt der Drucker den Druckvorgang. - Seite 14 Kundendienst: support@flashforge.com...
