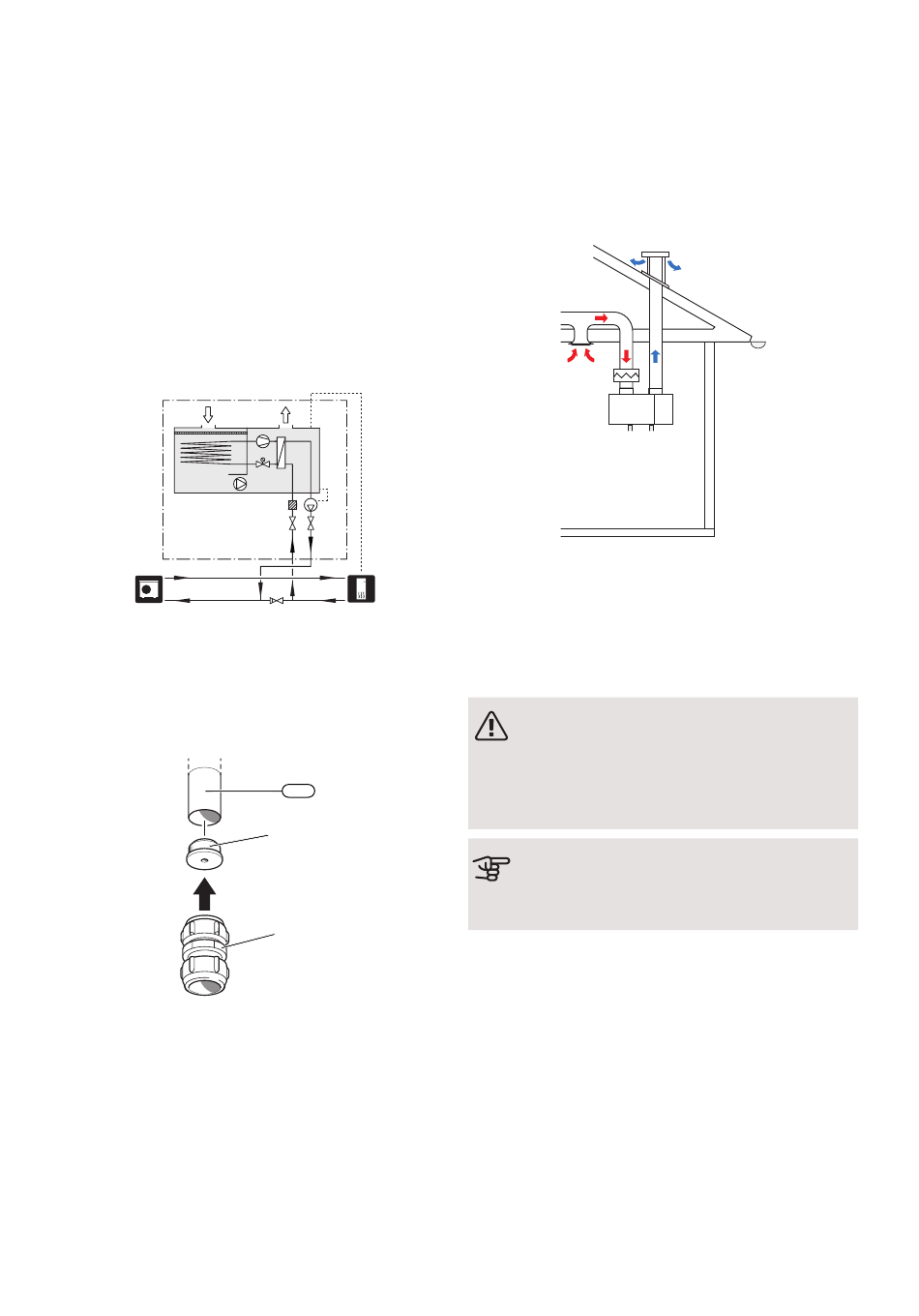

Anschluss an
Inneneinheit und
Luft-Wasser-Wärmepumpe
Der Anschluss von Heizkreisvorlauf (XL8) und Heizkreis-
rücklauf (XL9) erfolgt am Rücklauf zwischen der Innen-
einheit und der Luft-Wasser-Wärmepumpe. Der
Schmutzfilter muss vor F135 montiert werden, um das
Anhaften von Schmutz in F135 zu verhindern. Montieren
Sie die Absperrventile außerhalb von F135, um etwaige
zukünftige Wartungsarbeiten zu erleichtern.
-AZ1
-AZ1
MONTAGE DER DROSSELSCHEIBE
Für einen optimalen Betrieb in VVM310/VVM500 mon-
tieren Sie die beiliegende Drosselscheibe.
Die Scheibe wird am Heizkreisrücklauf-Anschluss (XL9)
vor der Montage der Klemmringkupplung angebracht.
NIBE F135
-AZ1-HQ1
-AZ1-GP12
-AZ1-QM1 -AZ1-QM2
XL9
Drosselscheibe
Klemmringkupplung

Abluftinstallation

F135 ist gemäß den Vorgaben in diesem Handbuch an-
zuschließen.
Die Installation ist gemäß den geltenden Bestimmungen
auszuführen.
ABLUFT
Abluftanschluss
Die Wärmepumpe nutzt die Wärme in der Ventilations-
luft des Gebäudes für die Gebäudebeheizung, Brauch-
wasserbereitung und Gebäudeventilation.
Über das Ventilationssystem des Hauses wird die war-
me Luft vom Raum zum Abluftmodul geleitet.
HINWEIS!
Dieser Anschluss erfordert einen Luftfilter
(HQ12, im Lieferumfang enthalten), mindes-
tens Klasse G2, im Abluftkanal. Der Filter muss
regelmäßig gereinigt werden.
ACHTUNG!
Geräusche vom Ventilator können sich über
die Ventilationskanäle ausbreiten.
