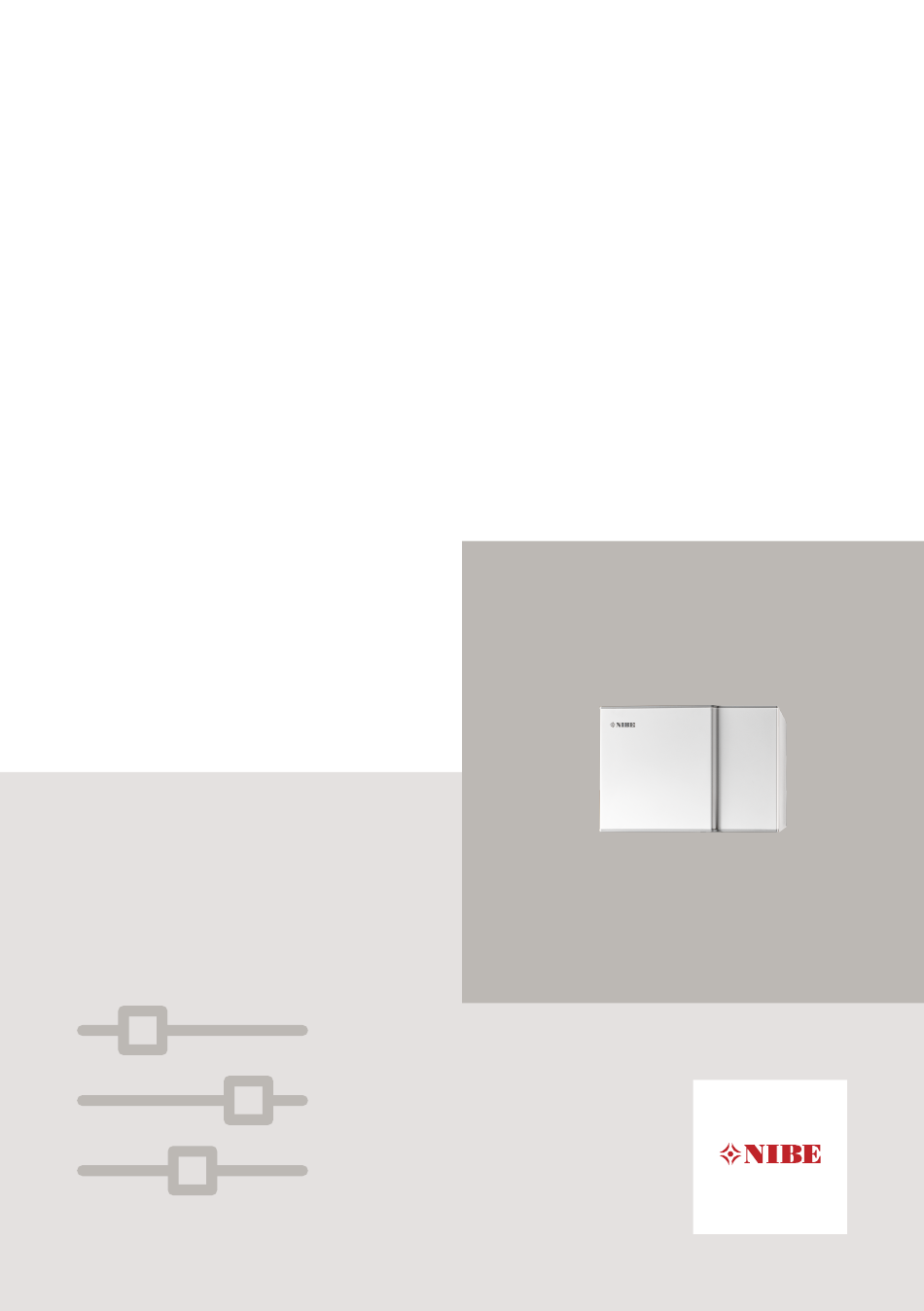

- Seite 1 UHB DE 1841-2 BENUTZERHANDBUCH 331435 Abluftmodul NIBE F135...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Wichtige Informationen Anlagendaten Sicherheitsinformationen Seriennummer Länderspezifische Informationen F135 – Eine ausgezeichnete Wahl 2 Heizungsanlage – gehört zum Herzstück des Gebäudes Funktion des Abluftmoduls Wartung von F135 3 Komfortstörung Infomenü NIBE Inneneinheit Alarmverwaltung Fehlersuche 4 Technische Daten 5 Glossar... -
Seite 4: Wichtige Informationen
Abluftinstallation (Vent.g. Abluft, normal) 5.3.14 Pumpendrehzahl Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im beiliegenden Installateurhandbuch sowie gemäß den geltenden Regeln ausgeführt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen NIBE F135... -
Seite 5: Sicherheitsinformationen
Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführt werden. Technische Änderungen vorbehalten! ©NIBE 2018. Ein beschädigtes Stromversorgungskabel darf nur von NIBE, dem Servicebeauftragten oder befugtem Personal ausgetauscht werden, um eventuelle Schäden und Risiken zu vermeiden. SYMBOLE HINWEIS! Dieses Symbol kennzeichnet eine Gefahr für Personen und... -
Seite 6: Seriennummer
Seriennummer Die Seriennummer befindet sich links oben auf F135. Seriennummer ACHTUNG! Die Seriennummer des Produkts (14-stellig) benötigen Sie im Service- und Supportfall. Kapitel 1 | Wichtige Informationen NIBE F135... -
Seite 7: F135 - Eine Ausgezeichnete Wahl
F135 – Eine ausgezeichnete Wahl F135 ist ein Zubehör, welches die Kombination einer Luft-Wasser-Wär- mepumpe mit mechanischer Abluft ermöglicht. F135 nutzt die Wärme in der Ventilationsluft des Gebäudes für die Gebäudebeheizung, Brauchwasserbereitung und Gebäudeventilation. F135 wird zwischen der Inneneinheit und der Luft-Wasser-Wärmepumpe angeschlossen, die gesamte Steuerung von F135 erfolgt über die Inneneinheit. -
Seite 8: Heizungsanlage - Gehört Zum Herzstück Des Gebäudes
-2 °C Wärmequelle 0 °C 22 °C -3 °C 0 °C Wärmequelle Värmekälla Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Heizungsanlage – gehört zum Herzstück des Gebäudes NIBE F135... -
Seite 9: Funktion Des Abluftmoduls
Wasser (Heizungsmedium) des Klimatisierungssystems aufgenommen, das auf ca. 55 °C erwärmt wird (Vorlauftemperatur). Ventilation Über das Ventilationssystem des Hauses wird die warme Luft vom Raum zum Abluftmodul geleitet. NIBE F135 Kapitel 2 | Heizungsanlage – gehört zum Herzstück des Gebäudes... - Seite 10 Lufttemperatur stark absinkt. Danach wird die kalte Luft aus dem Haus geblasen. Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Heizungsanlage – gehört zum Herzstück des Gebäudes NIBE F135...
-
Seite 11: Wartung Von F135
Wartung von F135 REGELMÄßIGE KONTROLLEN Das Abluftmodul erfordert nach der Inbetriebnahme einen minimalen Wartungsaufwand durch den Benutzer. Allerdings wird empfohlen, die Anlage in regelmäßigen Abständen zu kontrollieren. Wenn eine Störung auftritt, wird auf dem Display der Inneneinheit eine Betriebsstörungsmeldung in Form verschiedener Alarmtexte ausgegeben. -
Seite 12: Luftfilter Reinigen
Luftfilter reinigen Die Reinigung des Luftfilters in F135 muss regelmäßig erfolgen. Das Reinigungsintervall richtet sich nach der Staubmenge in der Ventilations- luft. Ermitteln Sie testweise einen geeigneten Wert für Ihre Anlage. Trennen Sie das Abluftmodul von der Stromversorgung. Ziehen Sie die Filterkassette heraus. -
Seite 13: Komfortstörung
(die eine Komfortstörung bewirken kann) und zeigt diese per Alarm sowie Meldungen mit auszuführenden Maßnahmen auf dem Display an. Infomenü NIBE Inneneinheit Das Menü 3.1 im Menüsystem des Innenmoduls vereint alle Messwerte des Innenmoduls. Eine Kontrolle der Werte in diesem Menü kann oftmals hilfreich sein, um die Fehlerursache zu ermitteln. - Seite 14 Wärmepumpe nicht in Betrieb ist. In diesem Fall übernimmt die Elektroheizpatrone die Beheizung bzw. Brauchwasserbereitung. Probleme an F135 beeinflussen nicht den Wärmepumpenbetrieb. Sie müssen daher nicht ”Hilfsbetrieb" auswählen, wenn Probleme an F135 vorliegen. ACHTUNG! Die Auswahl von ”Hilfsbetrieb” ist nicht identisch mit dem Beheben des Problems, das den Alarm ausgelöst hat.
-
Seite 15: Fehlersuche
Wird die Betriebsstörung nicht auf dem Display angezeigt, kann folgender Tipp hilfreich sein: GRUNDLEGENDE MAßNAHMEN Kontrollieren Sie zunächst Folgendes: • Das Stromversorgungskabel muss mit F135 verbunden sein. • Gruppen- und Hauptsicherungen der Wohnung. • FI-Schutzschalter für die Wohnung. VENTILATION ZU SCHWACH ODER NICHT VORHANDEN (ABLUFTINSTALLATION) •... - Seite 16 – Befüllen Sie den Wasserverschluss mit Wasser. • Gedrosselter Wasserverschluss. – Kontrollieren und justieren Sie den Kondenswasserschlauch. Kapitel 3 | Komfortstörung NIBE F135...
-
Seite 17: Technische Daten
4 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem Installateurhandbuch (nibe.de). NIBE F135 Kapitel 4 | Technische Daten... -
Seite 18: Glossar
VERDAMPFER Wärmetauscher, in dem Kältemittelflüssigkeit durch Aufnahme von Wärmeenergie aus der Luft verdampft wird, wobei sich die Luft abkühlt. VERDICHTER Komprimiert (verdichtet) das gasförmige Kältemittel. Beim Komprimieren des Kältemittels steigen Druck und Temperatur. Kapitel 5 | Glossar NIBE F135... -
Seite 19: Vorlauftemperatur
Temperatur des erwärmten Wassers, das von der Wärmepumpe ins Heizsystem geleitet wird. Je niedriger die Außenlufttemperatur, desto höher die Vorlauftemperatur. WÄRMETAUSCHER Vorrichtung, die Wärmeenergie zwischen Medien überträgt, ohne dass diese gemischt werden. Beispiele für verschiedene Wärmetauscher sind Verdampfer und Kondensator. NIBE F135 Kapitel 5 | Glossar... -
Seite 20: Sachregister
Sachregister Wichtige Informationen Alarm, 13 Anlagendaten, 4 Alarmverwaltung, 13 F135 – Eine ausgezeichnete Anlagendaten, 4 Wahl, 7 Garantie- und Versicherungsinfor- mationen, 6 Betriebsstörung Seriennummer, 6 Alarm, 13 Alarmverwaltung, 13 Fehlersuche, 15 Die Heizungsanlage – das Herz- stück des Hauses, 8 F135 –... -
Seite 23: Kontaktinformationen
NIBE Energy Systems OY, Juurakkotie 3, 01510 Vantaa Tel: +358 (0)9-274 6970 E-mail: info@nibe.fi www.nibe.fi NIBE Energy Systems France Sarl,Zone industrielle RD 28, Rue du Pou du Ciel, 01600 Reyrieux Tel : 04 74 00 92 92 E-mail: info@nibe.fr www.nibe.fr... - Seite 24 WS name: -Gemensamt WS version: a597 (working edition) Publish date: 2018-10-11 12:47 Dieses Handbuch ist eine Veröffentlichung von NIBE Energy Systems. Alle Pro- duktabbildungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Dokumentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler in diesem Handbuch vor.
