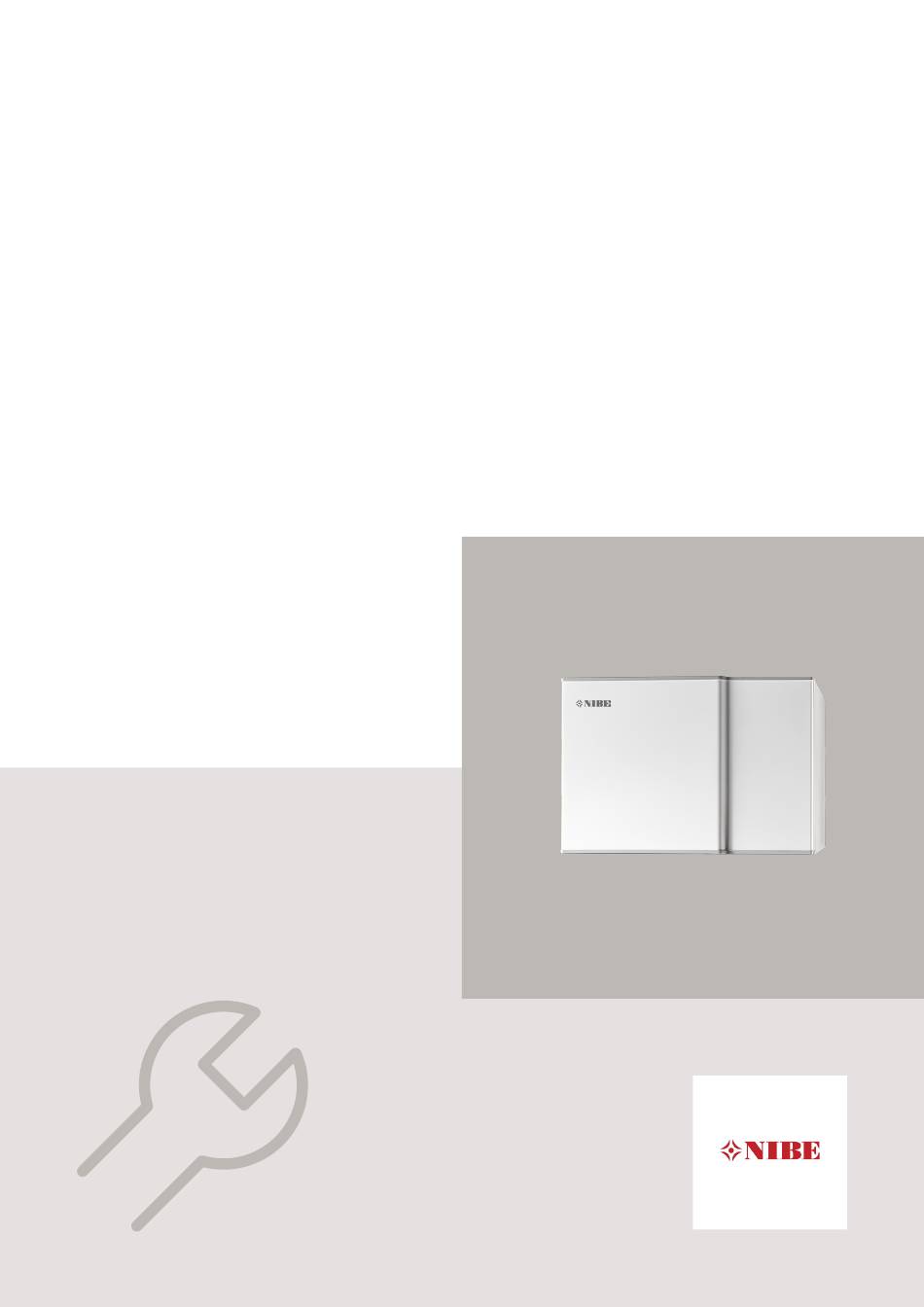

IHB DE 1841-5
331434
Abluftmodul

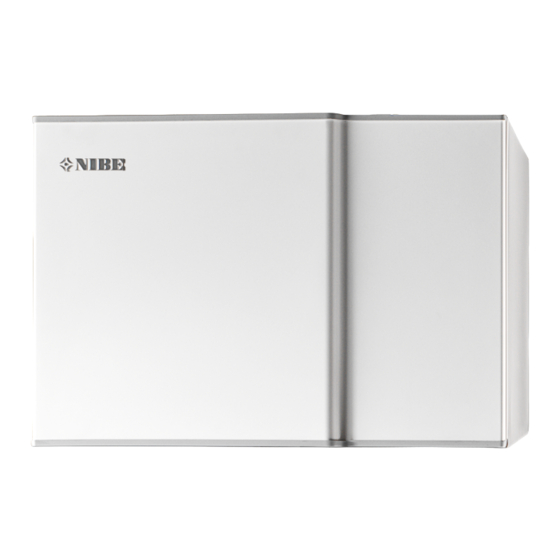

NIBE F135
INSTALLATEURHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe F135

Inhaltszusammenfassung für Nibe F135

  • Seite 1 IHB DE 1841-5 INSTALLATEURHANDBUCH 331434 Abluftmodul NIBE F135...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Wichtige Informationen 7 Komfortstörung Sicherheitsinformationen Infomenü NIBE Inneneinheit Symbole Alarmverwaltung Kennzeichnung Fehlersuche Seriennummer 8 Zubehör Recycling Oberschrank Installationskontrolle 9 Technische Daten 2 Lieferung und Transport Maße und Abstandskoordinaten Transport Technische Daten Aufstellung Energieverbrauchskennzeichnung Beiliegende Komponenten Schaltplan Abdeckungen demontieren...

  • Seite 4: Wichtige Informationen

    Benutzung des Geräts erhalten Seriennummer haben und sich der vorhandenen Risiken bewusst sind. Kinder dürfen nicht mit dem Die Seriennummer befindet sich links oben auf F135. Gerät spielen. Eine Reinigung und Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführt werden.

  • Seite 5: Recycling

    über den normalen Hausmüll entsorgt werden. Stattdessen muss es bei speziellen Entsorgungseinrichtungen oder Händlern abgegeben werden, die diese Dienstleistung anbieten. Eine unsachgemäße Entsorgung des Produkts durch den Benutzer zieht Verwaltungsstrafen gemäß gelten- dem Recht nach sich. NIBE F135 Kapitel 1 | Wichtige Informationen...

  • Seite 6: Installationskontrolle

    Diese Kontrolle darf nur von sachkundigen Personen ausgeführt werden. Beschreibung Anmerkung Unter- Datum ✔ schrift Ventilation, Abluft (Seite Einstellung des Luftvolumenstroms Abluftfilter Heizungsmedium (Seite 23) System gespült System entlüftet Umwälzpumpe eingestellt Durchflusseinstellung Heizungsmedium Systemdruck Strom (Seite Angeschlossene Spannungsversorgung 230 V Gruppensicherungen Kapitel 1 | Wichtige Informationen NIBE F135...

  • Seite 7: Lieferung Und Transport

    10-50* 10-50* 20-55 mm 30 - 50 mm • F135 ist mit der Rückseite an einer Wand zu positio- nieren. Montieren Sie Konsolen oder positionieren Sie F135 an einer Außenwand eines geräuschunempfind- lichen Raums, um Geräuschbelästigungen auszuschlie- ßen. Ist dies nicht möglich, sollte auf jeden Fall eine Platzierung an Schlaf- und Wohnzimmerwänden ver-...

  • Seite 8: Beiliegende Komponenten

    Drosselscheibe Ø 22 mm 4-polige Anschlussklemme 6-poliger Fühleranschluss Drainageschlauch Ø 20 Länge 2200 mm Stromversorgungskabel Kommunikationskabel Umwälzpumpe 2 Konsolen 6 Muttern 6 Schrauben 4 Unterleg- scheiben PLATZIERUNG Der beiliegende Komponentensatz befindet sich auf dem Produkt. Kapitel 2 | Lieferung und Transport NIBE F135...

  • Seite 9: Abdeckungen Demontieren

    FRONTABDECKUNG Die Montage erfolgt in umgekehrter Reihenfolge. L E K Lösen Sie Schrauben für das Sperrblech auf F135. Schieben Sie die Abdeckung nach oben und ziehen Sie sie zu sich heran. Ziehen Sie die Abdeckung zu sich heran. HINWEIS! Ein Erdungskabel ist in der Abdeckung mon- tiert.

  • Seite 10: Konstruktion Des Abluftmoduls

    3 Konstruktion des Abluftmoduls Position der Komponenten XL43 BT77 XL44 QM25 BT12 GQ10 EB10 BT76 BT16 QN20 BT13 Kapitel 3 | Konstruktion des Abluftmoduls NIBE F135...

  • Seite 11: Komponentenverzeichnis

    Fühler, Heizkreisrücklauf vor Kondensator Ventilator BT16 Verdampferfühler HQ12 Luftfilter BT76 Fühler, Enteisung BT77 Fühler, Lufteintritt SONSTIGES Datenschild Seriennummernschild Nicht auf der Abbildung sichtbar. Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. NIBE F135 Kapitel 3 | Konstruktion des Abluftmoduls...

  • Seite 12: Rohr- Und Luftanschlüsse

    Rohranschlüssen Gerätegehäuse Die Installation muss gemäß den geltenden Vorschriften Absperrventil vorgenommen werden. Rückschlagventil F135 darf nur stehend installiert werden. Alle Anschlüsse Umwälzpumpe sind mit Glattrohren für Klemmringkupplungen versehen. Expansionsventil Überlaufwasser aus der Auffangwanne des Ventilator Verdampfers wird über den beiliegenden Verdichter Kunststoffschlauch zum Abfluss geleitet.

  • Seite 13: Maße Und Rohranschlüsse

    SYSTEMPRINZIP Maße und F135 ist ein Abluftmodul. Rohranschlüsse Wenn die Luft den Verdampfer passiert, verdampft das Kältemittel aufgrund seines niedrigen Siedepunkts. Auf diese Weise gibt die Luft Energie an das Kältemittel ab. Das Kältemittel wird daraufhin in einem Verdichter komprimiert, wobei sich die Temperatur deutlich erhöht.

  • Seite 14: Montage

    Bauen Sie die Konsolen mit den mitgelieferten M6- Montieren Sie die Konsolen an der Wand. Schrauben und Muttern zusammen. Schrauben Sie F135 an den Konsolen mit den mitge- lieferten M5-Schrauben und Muttern fest. Löcher gemäß Maßskizze in die Wand bohren.

  • Seite 15: Anschluss An Inneneinheit Und Luft-Wasser-Wärmepumpe

    Anschluss an Abluftinstallation Inneneinheit und F135 ist gemäß den Vorgaben in diesem Handbuch an- zuschließen. Luft-Wasser-Wärmepumpe Die Installation ist gemäß den geltenden Bestimmungen auszuführen. Der Anschluss von Heizkreisvorlauf (XL8) und Heizkreis- ABLUFT rücklauf (XL9) erfolgt am Rücklauf zwischen der Innen- einheit und der Luft-Wasser-Wärmepumpe.
  • Seite 16 ANSCHLUSS NIBE LUFT-WASSER-WÄRMEPUMPE Der F135-Bedarf wird von der Inneneinheit des Systems geregelt. Auch Pumpe und Ventilatordrehzahl werden über das Menü in der Inneneinheit gesteuert. -AZ1 -AZ1 -AZ1-HQ1 -AZ1-GP12 -AZ1-QM1 -AZ1-QM2 Kapitel 4 | Rohr- und Luftanschlüsse NIBE F135...
  • Seite 17 Luft-Wasser-Wärmepumpe und F135 an- geschlossen werden. Bei Vorhandensein eines Pools muss F135 zwischen Vierrohrkühlung und Pool ange- schlossen werden. Der F135-Bedarf wird über die Innen- einheit des Systems geregelt. Auch Pumpe und Ventila- tordrehzahl werden über das Menü in der Inneneinheit gesteuert.

  • Seite 18: Allgemeines Zu Ventilationsanschlüssen

    DUNSTABZUGSHAUBE/KÜCHENABZUG Es darf keine Dunstabzugshaube (Küchenabzug) an F135 Ventilationsanschlüsse angeschlossen werden. Um zu verhindern, dass Küchendunst in F135 geleitet wird, ist der Abstand zwischen Küchenabzug und Abluft- Luft ein ventil zu beachten. Der Abstand darf 1,5 m nicht unter- Luft aus schreiten, der Wert kann jedoch je nach Installation va- riieren.

  • Seite 19: Luftvolumenströme (Abluft)

    Luftvolumenströme (Abluft) Verbinden Sie F135 so, dass die gesamte Abluft – abge- sehen von der Dunstabzugshaube (Küchenabzug) – durch den Verdampfer (EP1) im Abluftmodul strömt. Der Luftvolumenstrom muss den geltenden nationalen Normen entsprechen. Damit das Abluftmodul optimal arbeiten kann, darf der Luftvolumenstrom bei normaler Ablufttemperatur 20 l/s (72 m³/h) nicht unterschreiten.

  • Seite 20: Elektrische Anschlüsse

    Aufsicht eines zugelassenen Installateurs vorgenommen näher als 20 cm an Starkstromsleitungen ver- werden. legt werden. • Vor dem Isolationstest des Gebäudes darf F135 nicht F135 wird über das werkseitig montierte Anschlusskabel angeschlossen werden. (Länge ca. 2,8 m) samt Netzstecker mit einer geerdeten •...
  • Seite 21 X4) mit der vierpoligen Anschlussklemme X11:1 (15), X11:2 (14) und X11:3 (13). Verbinden Sie das Kommunikationskabel der Umwälz- pumpe mit der sechspoligen Anschlussklemme in F135 X10:1 (Blue), X10:2 (Brown) und X10:6 (Black). Verwenden Sie einen 3-Leiter mit einem Mindestkabel- querschnitt von 0,5 mm².

  • Seite 22: Anschlussmöglichkeiten

    Anschlussmöglichkeiten AUX-EINGÄNGE Anschluss des Absperrventils (QN44) Verbinden Sie den Motor (QN44) mit AA5-X9:2 (Signal), AA5-X9:1 (N) und AA5-X10:2 (230 V). Gerätegehäuse Extern AA5-X9 QN44 Schwarz Blau Braun -X10 AA5-X10 Kapitel 5 | Elektrische Anschlüsse NIBE F135...

  • Seite 23: Inbetriebnahme Und Einstellung

    Stellen Sie sicher, dass die extern montierten Ab- sperrventile für das Heizsystem geöffnet sind. Öffnen Sie das Entlüftungsventil (QM25). Öffnen Sie die extern montierten Einfüllventile. F135 und das restliche Klimatisierungssystem sind mit Wasser zu befüllen. Schließen Sie das Ventil, wenn das aus dem Entlüf- tungsventil (QM25) austretende Wasser keine Luf- teinschlüsse mehr aufweist.

  • Seite 24: Inbetriebnahme Und Kontrolle

    Schalter in der Inneneinheit in die Stellung „“ gebracht wird. HINWEIS! Die Umwälzpumpe darf erst mit Strom versorgt werden, wenn F135 in der Inneneinheit akti- viert wurde. Starten Sie F135, indem Sie das Stromversorgungs- kabel anschließen. Bringen Sie den Schalter der Inneneinheit in die Stellung „“.
  • Seite 25 Installation muss eine Ventilationsjustierung beauftragt und ausgeführt werden. HINWEIS! Beauftragen Sie eine Ventilationsjustierung, um die Einstellung abzuschließen. Ventilatorleistung Verfügbarer Druck Tillgängligt tryck (Pa) 100% (l/s) Luftstrom Luftflöde Leistung, Ventilator Leistung Effekt 100% (l/s) Luftstrom Luftflöde NIBE F135 Kapitel 6 | Inbetriebnahme und Einstellung...

  • Seite 26: Komfortstörung

    Elektroheizpatrone die Beheizung bzw. Brauchwas- alle Messwerte des Innenmoduls. Eine Kontrolle der serbereitung. Werte in diesem Menü kann oftmals hilfreich sein, um Probleme an F135 beeinflussen nicht den Wärmepum- die Fehlerursache zu ermitteln. penbetrieb. Sie müssen daher nicht ”Hilfsbetrieb" aus- Alarmverwaltung wählen, wenn Probleme an F135 vorliegen.
  • Seite 27 Brauchwasserwärme an. – Die Wärmepumpe führt eine Enteisung durch. LUFTGERÄUSCHE • Zu wenig Wasser im Wasserverschluss. – Befüllen Sie den Wasserverschluss mit Wasser. • Gedrosselter Wasserverschluss. – Kontrollieren und justieren Sie den Kondenswasser- schlauch. NIBE F135 Kapitel 7 | Komfortstörung...

  • Seite 28: Zubehör

    Art.nr. 089 756 Art.nr. 089 757 RSK-Nr. 625 06 87 RSK-Nr. 625 06 88 HÖHE 445 MM HÖHE 385-635 MM Art.nr. 067 522 Art.nr. 089 758 RSK-Nr. 625 12 99 RSK-Nr. 625 06 89 Kapitel 8 | Zubehör NIBE F135...

  • Seite 29: Technische Daten

    9 Technische Daten Maße und Abstandskoordinaten NIBE F135 Kapitel 9 | Technische Daten...

  • Seite 30: Technische Daten

    3 A20(12)W55, frånluftsflöde 50 l/s (180 m /h), exkl. driveffekt för fläkt Der Wert variiert je nach gewählter Ventilatordrehzahl. Für ausführlichere Schalldaten einschließlich Geräusche zum Kanal siehe nibe.de. Der Wert kann je nach Dämpfungsvermögen des Raums variieren. Diese Werte gelten bei einer Dämpfung von 4 dB.
  • Seite 31 Sonstiges 1x230 V Abmessungen und Gewicht Breite Tiefe Höhe 490 - 515 Gewicht RSK-Nr. 625 12 41 Art.nr. 066 075 NIBE F135 Kapitel 9 | Technische Daten...

  • Seite 32: Energieverbrauchskennzeichnung

    Jahresenergieverbrauch Raumerwärmung, kaltes Klima 1004 / 1264 Jahresenergieverbrauch Raumerwärmung, warmes 587 / 731 Klima Mittlerer Saisonwirkungsgrad Raumerwärmung, kaltes 147 / 117 Klima Mittlerer Saisonwirkungsgrad Raumerwärmung, war- 136 / 110 mes Klima Schallleistungspegel L im Außenbereich Kapitel 9 | Technische Daten NIBE F135...
  • Seite 33 Schallleistungspegel, Innen-/Außenbereich 47 / - Nennfluss Wärmeträger 0,13 Jahresenergieverbrauch 1 087 Volumenstrom Wärmequellenmedium Flüssig- keit/Wasser- oder Wasser/Wasser-Wärmepum- Kontaktinformationen NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden NIBE F135 Kapitel 9 | Technische Daten...

  • Seite 34: Schaltplan

    Schaltplan Kapitel 9 | Technische Daten NIBE F135...

  • Seite 35: Sachregister

    Installationskontrolle, 6 Fehlersuche, 26 Kennzeichnung, 4 Seriennummer, 4 Inbetriebnahme und Einstellung, 23 Symbole, 4 Befüllung und Entlüftung, 23 Symbole auf F135, 4 Inbetriebnahme und Kontrolle, 24 Symbole, 4 Vorbereitungen, 23 Symbole auf F135, 4 Inbetriebnahme und Kontrolle, 24 Symbolschlüssel, 12...
  • Seite 36 Vorbereitungen, 23 Wichtige Informationen, 4 Recycling, 5 Sicherheitsinformationen, 4 Zubehör, 28 Sachregister NIBE F135...

  • Seite 39: Kontaktinformationen

    SWITZERLAND NIBE Wärmetechnik c/o ait Schweiz Industriepark, CH-6246 Altishofen Tel. +41 (0)58 252 21 00 info@nibe.ch nibe.ch Weitere Informationen zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Sverige oder im Internet unter nibe.eu...
  • Seite 40 Dieses Handbuch ist eine Veröffentlichung von NIBE Energy Systems. Alle Produktabbil- dungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Doku- mentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler in diesem Handbuch vor. ©2018 NIBE ENERGY SYSTEMS...
