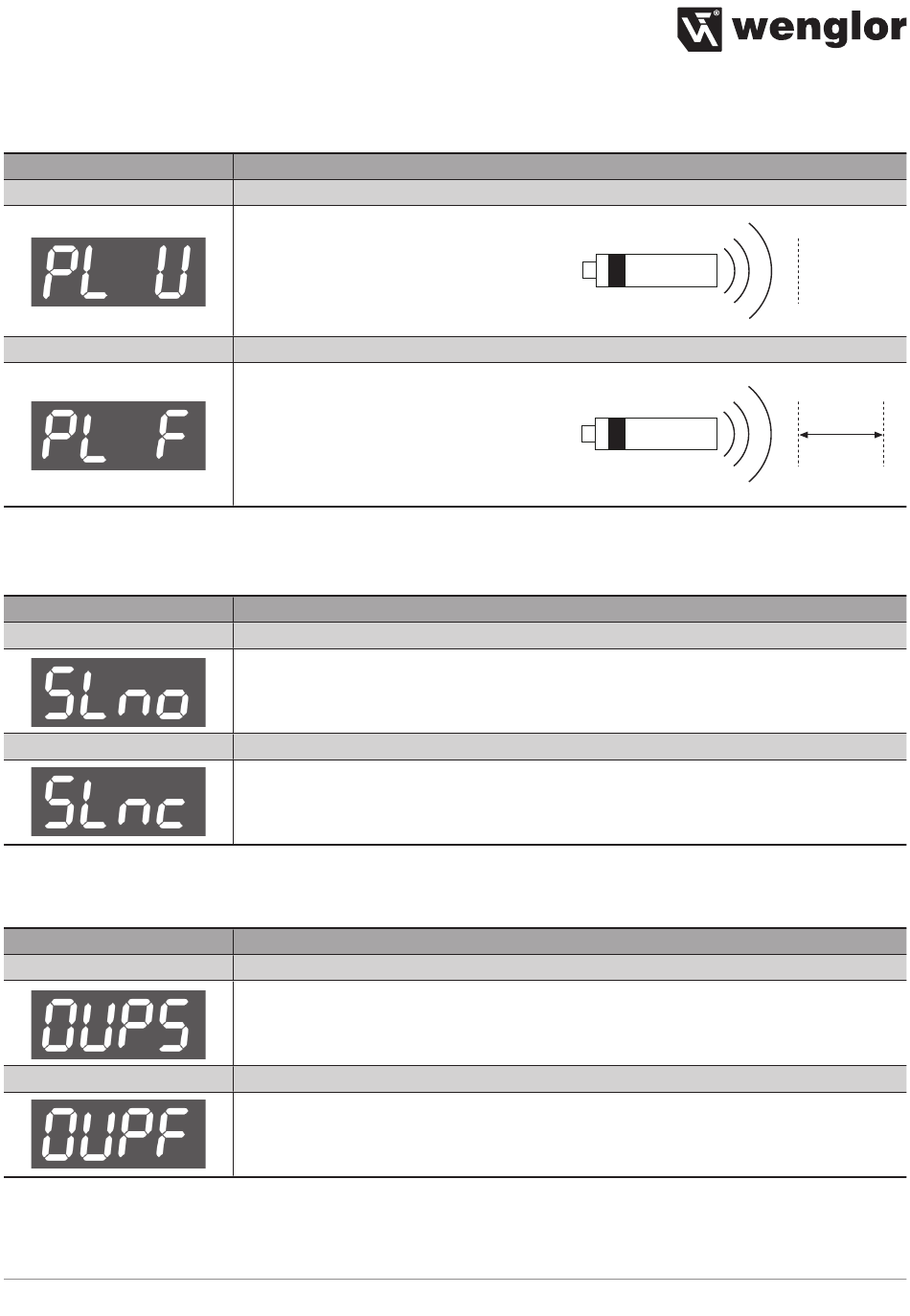

7.5 PL (Teachmodus umstellen)

Einstellung
U
F

7.6 SL (Schaltlogik umstellen)

Einstellung
no
nc

7.7 OUP (Ausgangsfunktion einstellen)

Einstellung
S
F
Reflextaster mit Analogausgang
Beschreibung
Vordergrund-Teachen
Der Schaltabstand zu einem Objekt
wird geteacht. Befindet sich ein Objekt
im eingestellten Abstand, oder näher
am Sensor ist dieser geschaltet.
Fenster-Teachen
Der Sensor arbeitet mit Hilfe von zwei
Schaltpunkten. Befindet sich ein Objekt
innerhalb des Fensters (zwischen SP 1
und SP 2), ist der Sensor geschaltet,
befindet sich das Objekt außerhalb, ist
der Sensor nicht geschaltet.
Beschreibung
Schließer (NO)
Der Sensor ist auf EIN geschaltet, wenn das geteachte Objekt erkannt wird.
Wird das Objekt nicht erkannt ist der Sensor auf AUS geschaltet.
Öffner (NC)
Der Sensor ist auf AUS geschaltet, wenn das geteachte Objekt erkannt wird.
Wird das Objekt nicht erkannt ist der Sensor auf EIN geschaltet.
Beschreibung
Schaltausgang
Der Ausgang des Sensors schaltet abhängig von der eingestellten Schaltlogik
(siehe Kapitel 7.6)
Fehlerausgang
Der Ausgang des Sensors schaltet im Fehlerfall (siehe Kapitel 5.1).
SPn
SP1 SP2
Fenster
15
