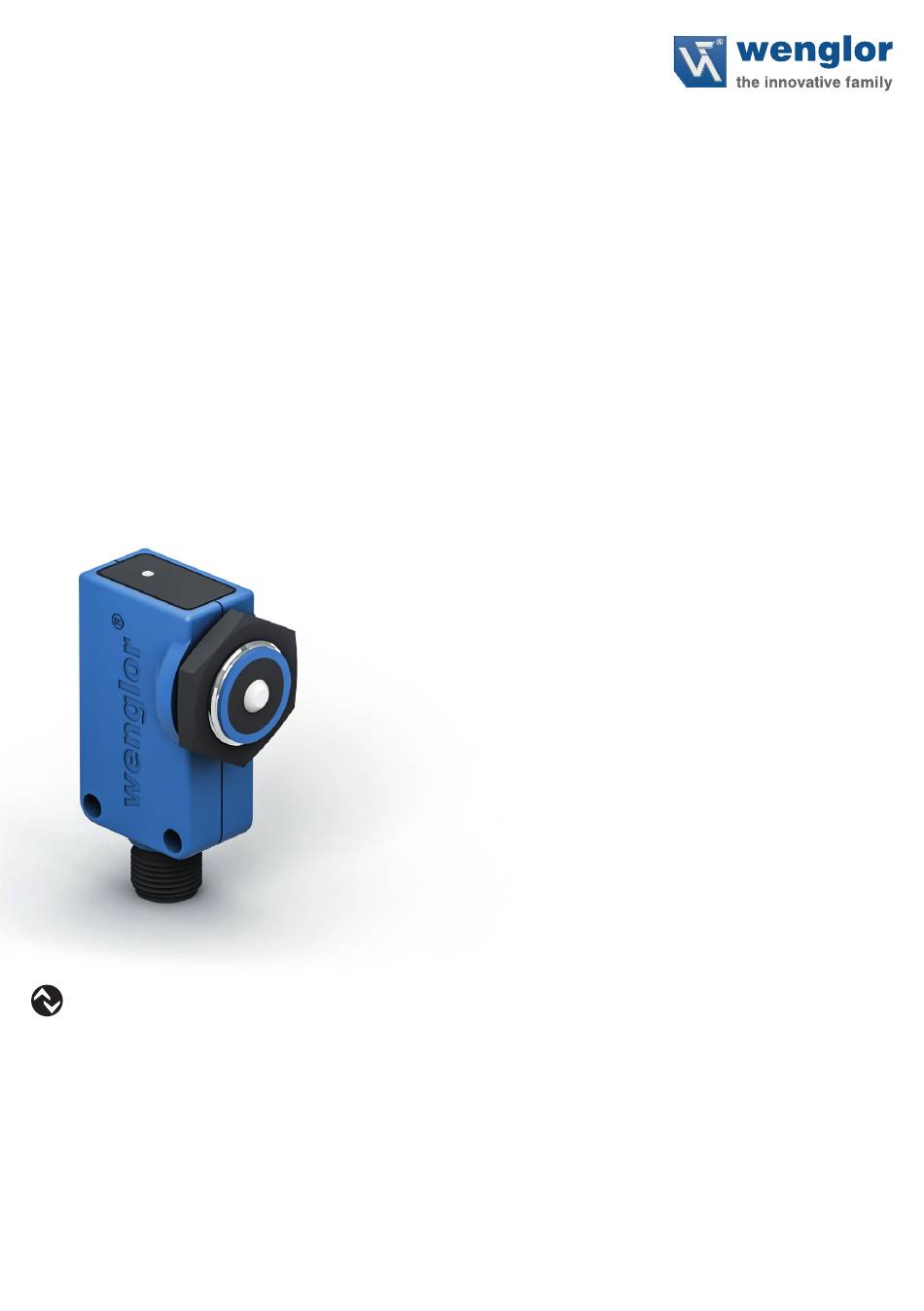

- Seite 1 U1RT004 Ultraschall-Distanzsensor IO-Link Betriebsanleitung Original der Betriebsanleitung Technische Änderungen vorbehalten Nur als PDF erhältlich Version 1.1.0 Stand: 30.09.2021 www.wenglor.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ..........................3 1.1 Informationen zu dieser Anleitung ......................3 1.2 Symbolerklärungen ..........................3 1.3 Haftungsbeschränkung ...........................4 1.4 Urheberschutz ............................4 Zu Ihrer Sicherheit ........................5 2.1 Bestimmungsgemäße Verwendung ......................5 2.2 Nicht bestimmungsgemäße Verwendung ....................5 2.3 Qualifikation des Personals ........................6 2.4 Modifikation von Produkten ........................6 2.5 Allgemeine Sicherheitshinweise ......................6 2.6 Zulassungen und Schutzklasse ......................6 Technische Daten ........................ -
Seite 3: Allgemeines
1. Allgemeines 1.1 Informationen zu dieser Anleitung • Diese Anleitung gilt für das Produkt U1RT004. • Sie ermöglicht den sicheren und effizienten Umgang mit dem Produkt. • Diese Anleitung ist Teil des Produkts und muss während der gesamten Lebensdauer aufbewahrt werden. -
Seite 4: Haftungsbeschränkung
• Diese Betriebsanleitung enthält keine Zusicherungen von wenglor im Hinblick auf beschriebene Vorgänge oder bestimmte Produkteigenschaften. • wenglor übernimmt keine Haftung hinsichtlich der in dieser Betriebsanleitung enthaltenen Druckfehler oder anderer Ungenauigkeiten, es sei denn, dass wenglor die Fehler nachweislich zum Zeitpunkt der Erstellung der Betriebsanleitung bekannt waren. 1.4 Urheberschutz •... -
Seite 5: Zu Ihrer Sicherheit
• Keine Sicherheitsbauteile gemäß der Richtlinie 2006/42 EG (Maschinenrichtlinie). • Das Produkt ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. • Das Produkt darf ausschließlich mit Zubehör von wenglor oder mit von wenglor freigegebenem Zubehör verwendet oder mit zugelassenen Produkten kombiniert werden. Eine Liste des freigegebenen Zubehörs und Kombinationsprodukten ist abrufbar unter www.wenglor.com auf der Produktdetailseite. -
Seite 6: Qualifikation Des Personals
2.3 Qualifikation des Personals • Eine geeignete technische Ausbildung wird vorausgesetzt. • Eine elektrotechnische Unterweisung im Unternehmen ist nötig. • Das mit dem Betrieb befasste Fachpersonal benötigt (dauerhaften) Zugriff auf die Betriebsanleitung. GEFAHR! Gefahr von Personen- oder Sachschäden bei nicht sachgemäßer Inbetriebnahme und Wartung! Schäden an Personal und Ausrüstung sind möglich. -
Seite 7: Technische Daten
3. Technische Daten Bestellnummer U1RT004 Technische Daten Ultraschall Daten Arbeitsbereich Reflextaster 80…400 mm Einstellbereich 80…400 mm Reproduzierbarkeit 1 mm Linearitätsabweichung 3 mm Auflösung 0,5 mm Ultraschallfrequenz 300 kHz Öffnungswinkel < 14° Lebensdauer (Tu = +25 °C) 100000 h 1 % vom Schaltabstand, mindestens 2 mm... -
Seite 8: Warmlaufphase
3.1 Warmlaufphase Die Warmlaufphase dauert ca. 30 Minuten. Zu Beginn dieser Zeit können die Linearitätsabweichung und Reproduzierbarkeit abweichen. Während der Warmlaufphase verbessern sich die Werte in der Form einer Exponentialfunktion bis zum Erreichen der technischen Daten. 3.2 Modusabhängige Daten Einige technische Daten sind vom eingestellten Filter abhängig. Je nach Einstellung ergeben sich folgende Daten: Reflexbetrieb Filterwert... -
Seite 9: Schallkeulendiagramme
3.3 Schallkeulendiagramme Messung der Schallkeule auf Platte 100×100 mm Messung der Schallkeule auf Stab mit Durchmesser 25 mm Ob = Objekt Sc = Schallkeulenbreite Ultraschallsensoren... -
Seite 10: Gehäuseabmessungen
3.4 Gehäuseabmessungen Maßangaben in mm Schraube M3 = 0,5 Nm Technische Daten... -
Seite 11: Anschlussbild
3.5 Anschlussbild Symbolerklärung Encoder A/A (TTL) Platin-Messwiderstand Encoder B/B (TTL) Versorgungsspannung + nicht angeschlossen Encoder A Versorgungsspannung 0 V Testeingang Encoder B Versorgungsspannung (Wechselspannung) Testeingang invertiert Digitalausgang MIN Schaltausgang Schließer (NO) Triggereingang Digitalausgang MAX Schaltausgang Öffner (NC) Bezugsmasse/Triggereingang Verschmutzungs-/Fehlerausgang (NO) Digitalausgang OK Analogausgang Verschmutzungs-/Fehlerausgang... -
Seite 12: Ergänzende Produkte
3.6 Ergänzende Produkte wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. Passende Anschlusstechnik-Nr. IO-Link-Master 3.7 Aufbau = Aktive Fläche = Anschlussstecker = Montagelöcher = Anzeige-LED Technische Daten... -
Seite 13: Bedienfeld
3.8 Bedienfeld 3b = Versorgungsspannung/Schaltzustandsanzeige/Fehler Bedeutung der Status LED-Farben: Grün: Versorgungsspannung Gelb: Schaltzustandsanzeige Rot: Fehler 3.9 Lieferumfang • 1 Ultraschall-Distanzsensor U1RT004 • 1 Kunststoff-Mutter (MUTTER-M18-E012) • 1 Quickstart Ultraschallsensoren... -
Seite 14: Transport Und Lagerung
4. Transport und Lagerung 4.1 Transport Bei Erhalt der Lieferung die Ware auf Transportschäden prüfen. Bei Beschädigungen das Paket unter Vor- behalt entgegennehmen und den Hersteller über Schäden informieren. Anschließend das Gerät mit einem Hinweis auf Transportschäden zurückschicken. 4.2 Lagerung Folgende Punkte sind bei der Lagerung zu berücksichtigen: •... -
Seite 15: Montage Und Elektrischer Anschluss
5. Montage und elektrischer Anschluss 5.1 Montage • Das Produkt bei der Montage vor Verunreinigung schützen. • Entsprechende elektrische sowie mechanische Vorschriften, Normen und Sicherheitsregeln sind zu beachten. • Das Produkt vor mechanischen Einwirkungen schützen. • Auf mechanisch feste Montage des Sensors achten. •... -
Seite 16: Diagnose
5.3 Diagnose 5.3.1 Anzeige LEDs Anzeige Zustand Bedeutung Parametrierung: A1 Schaltausgang Öffner (NC) und A2 Fehlerausgang Schließer (NO) Versorgungsspannung / • Kein Objekt erkennbar Fehleranzeige Schaltzustandsanzeige / • Fehlerausgang an Fehler • Schaltausgang an • Objekt oberhalb Messbereich Fehleranzeige • Fehlerausgang an •... -
Seite 17: Fehlerbehebung
• Abstand Sensor-Objekt anpassen Arbeitsbereichs. Falsche Montage. • Montage überprüfen Zu große Umwelteinflüsse (starke • Umgebungseinflüsse minimieren Luftverwirbelungen, Ultraschallquel- len) im Messbereich 6. Auslieferungszustand Technische Daten U1RT004 Filter Prozessdatentyp Ausgänge und Messwert A2 Pin-Funktion Fehlerausgang A1 Pin Funktion Schaltausgang Teachmodus Vordergrund... -
Seite 18: Einstellungen Über Io-Link
7. Einstellungen über IO-Link Prozess- und Parameterdaten finden Sie unter www.wenglor.com im Download-Bereich des Produktes. Über die IO-Link-Schnittstelle können weitere Einstellungen am Sensor vorgenommen werden. 7.1 Vordergrund-Teach-In Sensor Teach-in-Abstand Objekt Schaltpunkt Vordergrund-Teachen für Schaltausgang 1 1. Den Schaltpunkt eingeben. 2. Der Sensor schaltet wenn sich ein Objekt vor dem Schaltpunkt befindet. -
Seite 19: Filter
7.3 Filter Der gewählte Filter hat Einfluss auf die Ansprechzeit (siehe Ansprechzeit in Kapitel „3. Technische Daten“ auf Seite 7) und die Anzahl an Abstandswerten welche ausgewertet werden. Filter Beschreibung 0-15 Median-Filter Median-Filter aus der festgelegten Anzahl an Messwerten. Bei fehlendem oder ungültigem Signal wird ein Fehler ausgegeben. -
Seite 20: Betriebsmodus „Stumm
7.4 Betriebsmodus „Stumm“ Bei Aktivierung dieses Betriebsmodus wird der Ultraschallsender (Transducer) des Sensors ausgeschaltet. Es findet keine Messung statt. Das Schaltverhalten ist identisch wie bei keinem empfangenem Signal im Reflex- betrieb oder als Einwegschranke. 7.5 Hysterese Die Hysterese ist die Differenz zwischen Einschalt- und Ausschaltpunkt Der Sensor hat eine minimale Hysterese von 1 % vom Schaltabstand, jedoch mindestens 2 mm. -
Seite 21: Wartungshinweise
Produkt beschädigen könnten. • Das Produkt muss bei der Inbetriebnahme vor Verunreinigung geschützt werden. 9. Umweltgerechte Entsorgung Die wenglor sensoric GmbH nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. 10. Anhang 10.1 Änderungsverzeichnis Betriebsanleitung...
