Connettori e collegamenti

La procedura di installazione deve essere effettuata soltanto da personale tecnico qualificato: il collegamento
non corretto delle varie periferiche può comportare l'isolamento della tastiera dal resto del sistema .

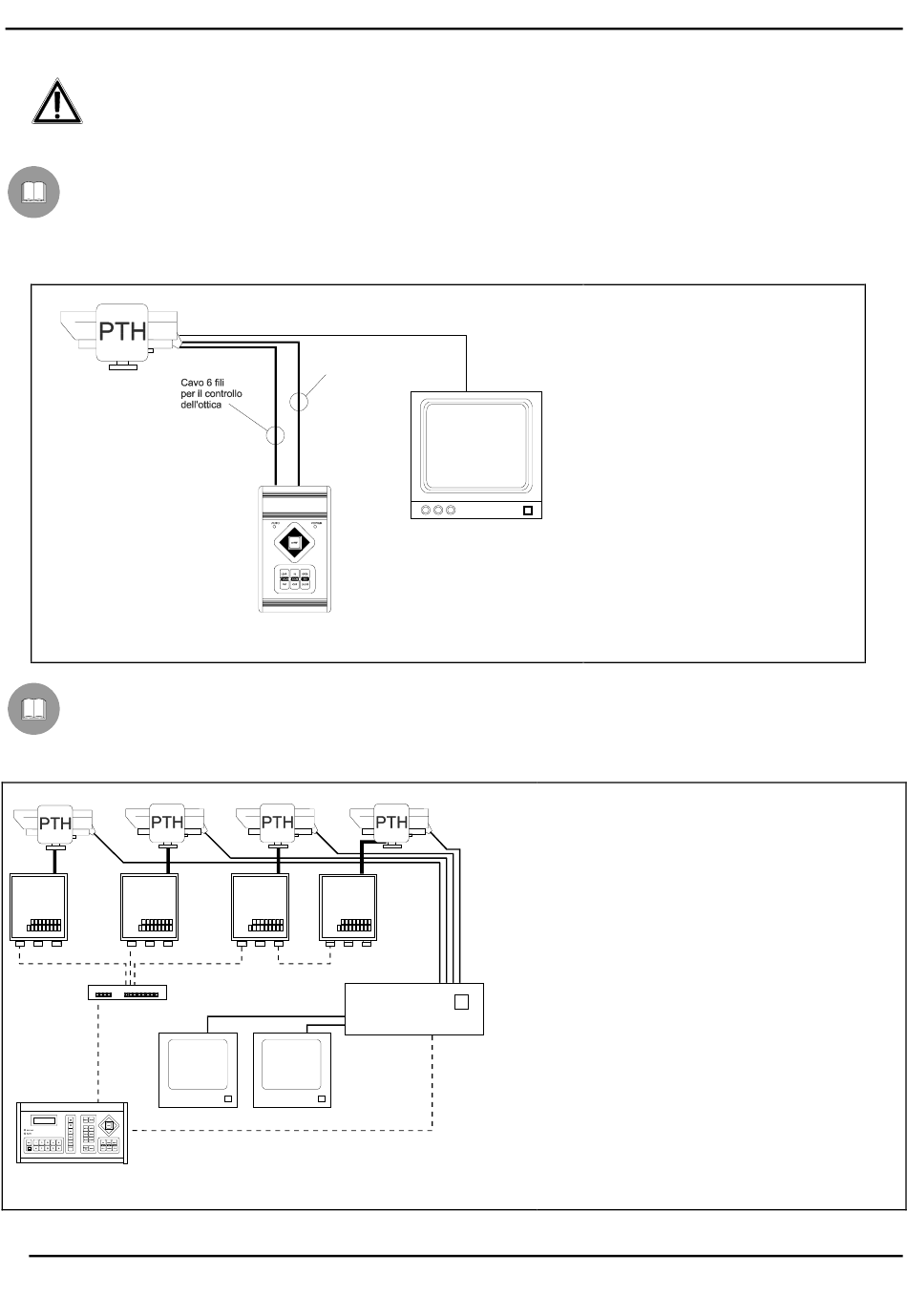

Esempio di installazione

Impianto controllato da un operatore con un monitor: l'operatore controlla un brandeggio e le funzioni di FUOCO
(FOCUS), ZOOM, DIAFRAMMA (IRIS) della telecamera:
Esempio di installazione
Un operatore con più monitor, con controllo di una serie di brandeggi in configurazione mista (a stella e in cascata)
DTRX
DTRX
DCS2
Cavo 7 fili
per il controllo del
brandeggio
CBZ230/CBZ24
DTRX
DTRX
DCMX
SW16.4 OSM
Pag. 6
MATERIALE IMPIEGATO
Tastiera di controllo:
•
1 tastiera di controllo
CBZ230/CBZ24
Gestione del video:
•
1 monitor
Gestione della telemetria:
•
PTH910 / PTH911 -
1 brandeggio
PHH810 / PHH811
•
1 ottica motorizzata
MATERIALE IMPIEGATO
Tastiera di controllo:
•
1 tastiera di controllo DCS2
Gestione del video:
•
1 commutatore video SW16.4 OSM
•
2 monitor
•
4 telecamere
Gestione della telemetria:
•
1controllore di comunicazioni DCMX
•
4 ricevitori DTRX
PTH910 / PTH911 -
4 brandeggi
PHH810 / PHH811
PTH910 / PTH911 -PHH810 /PHH8119825
