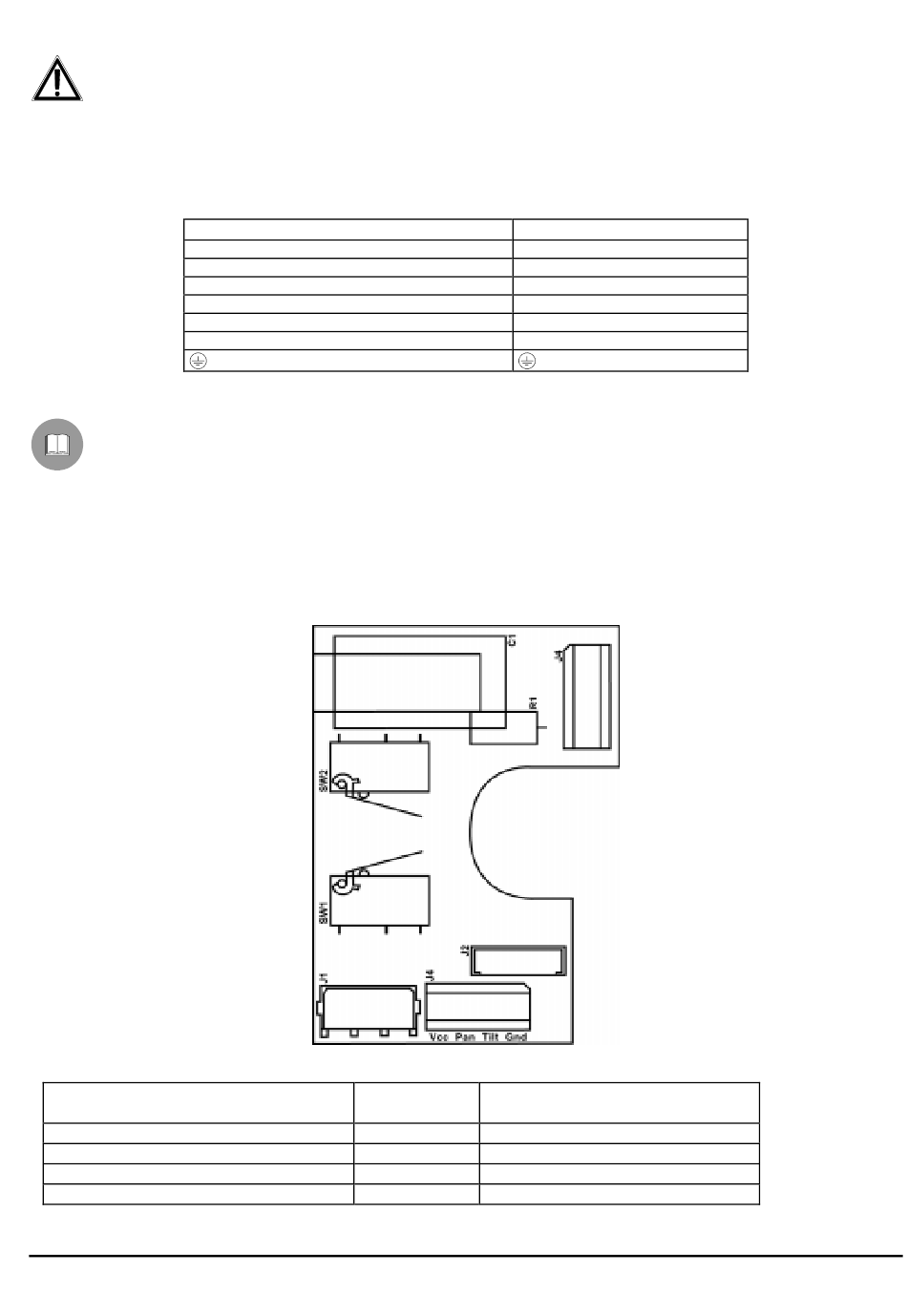

Collegamento del brandeggio al ricevitore DTMRX/DTRX

ATTENZIONE: prima di eseguire i collegamenti assicurarsi che la tensione in uscita dal ricevitore corrisponda
alla tensione del brandeggio (Fare riferimento ai dati di marcatura del brandeggio e al manuale DTMRX/ DTRX ).
Dove Agire : morsettiera J1 sulla scheda inferiore del brandeggio (vedi figura), morsettiera del ricevitore (vedi manuale
DTMRX/DTRX)
Impostazioni : collegare la morsettiera J1 del brandeggio a quella del ricevitore secondo la tabella seguente

Collegamento del Preset al ricevitore DTRX (solo PTH910P/ PTH911P)

La seguente procedura è da effettuare solo per i brandeggi con PRESET e solo se nel ricevitore DTRX è
presente la scheda opzionale DTRP.
Dove Agire : morsettiera J4 sulla scheda superiore del brandeggio, morsettiera della scheda DTRP (vedi manuale
DTRX)
Impostazioni : collegare la morsettiera J4 in uscita dal brandeggio alla morsettiera della scheda DTRP secondo la
tabella seguente
Collegamento alla scheda DTRP
VCC
PAN
TILT
GND
Collegamento al ricevitore
COM
DOWN
UP
RIGHT
LEFT
AUTO
Significato
+5 Volt
Orizzontale
Verticale
0 Volt
Morsetto J1 (brandeggio)
Com
Down
Up
Right
Left
Auto
Morsetto J4 sul brandeggio
Vcc
Pan
Tilt
Gnd
Pag. 9 PTH910 / PTH911 -PHH810 /PHH8119825
