Anschluß der Schwenkvorrichtung am DTMRX/DTRX-Empfänger
VORSICHT: bevor Sie die Anschlüße durchführen, vergewissern Sie sich, daß die Ausgangsspannung des
Empfängers der Schwenkvorrichtungsspannung entspricht (Beziehen Sie sich auf die Betriebseigenschaften auf den
Datenschildern der Schwenkvorrichtung und auf das DTMRX/DTRX-Handbuch).

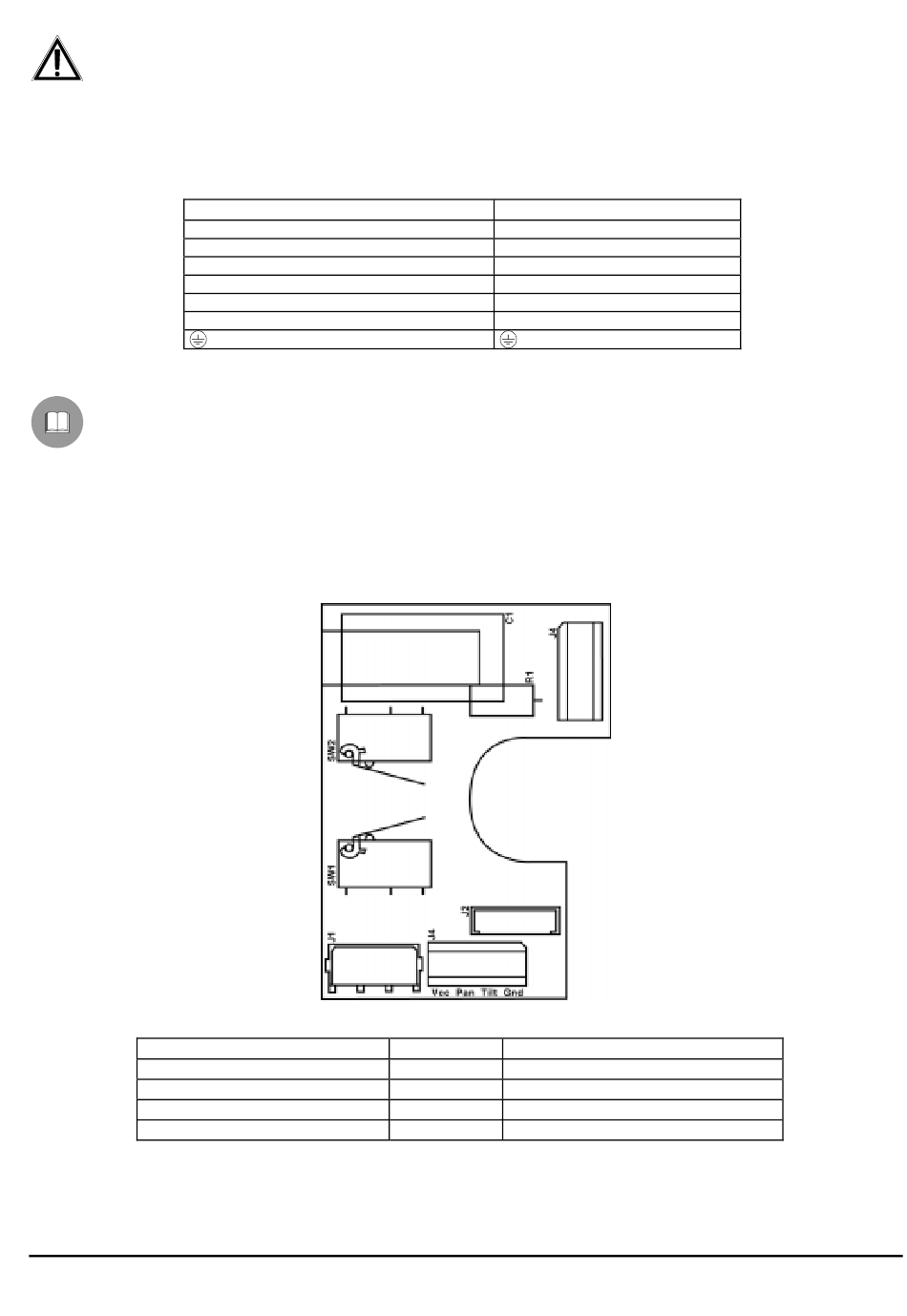

Eingriff : Klemmbrett J1 auf die untere Karte der Schwenkung (siehe Bild), Empfängerklemmbrett (siehe
DTMRX/DTRX-Handbuch).
Einstellungen : Klemmbrett J1 der Schwenkung an jenem des Empfängers zu verbinden.
Anschluß des Presets am DTRX-Empfänger ( nur PTH910P / PTH911P)
Folgende Prozedur gilt nur für die Schwenkvorrichtungen mit PRESET und nur wenn im DTRX-Empfänger die
DTRP-Optionskarte anwesend ist.
Wirken Sie hier : Vierdrahtkabel in Ausgang aus der Schwenkvorrichtung, Klemmbrett der DTRP-Karte (siehe DTRX-
Handbuch)
Einstellungen : schließen Sie die vier Drähte in Ausgang aus der Schwenkvorrichtung am Klemmbrett der DTRP-Karte
an, nach der folgenden Tabelle:
Anschluß an der DTRP-Karte
VCC
PAN
TILT
GND
Verbindung am Empfänger
COM
DOWN
UP
RIGHT
LEFT
AUTO
Seite 9
Klemme J1 (Schwenkung)
COM
DOWN
UP
RIGHT
LEFT
AUTO
Bedeutung Klemme J4 auf der Schwenkung
+5 Volt Vcc
Waagrechte Pan
Senkrechte Tilt
0 Volt Gnd
