Verbinder und Anschlüsse
Die Installationsprozedur muß nur von Fachpersonal ausgeführt werden: ein falscher Anschluß der
verschiedenen Anschlußgeräte kann zur Isolierung der Tastatur vom übrigen System führen .

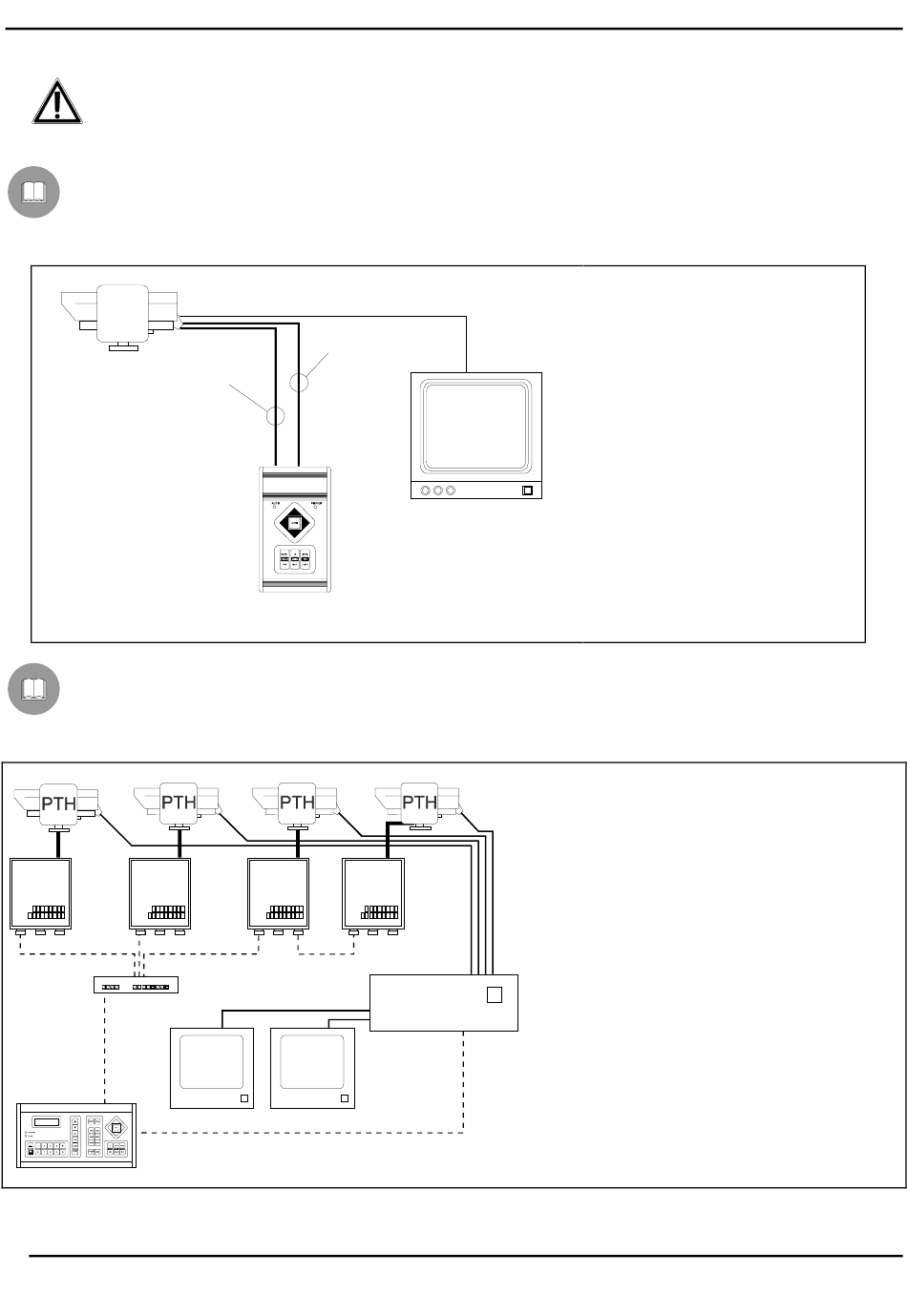

Installationsbeispiel

Anlage, von einem Bediener mit einem Monitor kontrolliert: der Bediener kontrolliert eine Schwenkvorrichtung und die
FOKUS- (FOCUS), ZOOM-, BLENDE-(IRIS)-Funktionen der Fernsehkamera:
PTH
Kabel mit 6
Drähten zum
Linsensteuerung
Installationsbeispiel
Ein Bediener mit mehreren Monitoren, mit Kontrolle einer Serie von Schwerkvorrichtungen in gemischter Konfiguration
(Stern- und Kaskadenkonfiguration)
DTRX
DTRX
DCS2
Kabel mit 7 Drähten
zum Steuerung der
Schwenkvorrichtung
CBZ230/CBZ24
DTRX
DTRX
DCMX
Seite 6
VERWENDETES MATERIAL
Bedienungstastatur:
•
1 DCS2-Bedienungstastatur
Videoteil:
•
1 SW16.4 OSM-Video-Umschalter
•
2 Monitoren
•
4 Fernsehkameras
Fernmessungsteil:
•
1 DCMX -Steuerung für serielle Ubertragungen
•
4 DTRX-Empfänger
•
4 PTH910 / PTH911 - PHH810 / PHH811-
Schwenkvorrichtungen
SW16.4 OSM
VERWENDETES MATERIAL
Bedienungstastatur:
•
1 CBZ230/CBZ24-
Bedienungstastatur
Videoteil:
•
1 Monitor
Fernmessungsteil:
•
1 PTH910 / PTH911 - PHH810 /
PHH811-Schwenkvorrichtung
•
1 motorisierte Linse
