Raccordement de la tourelle aux unités de commande

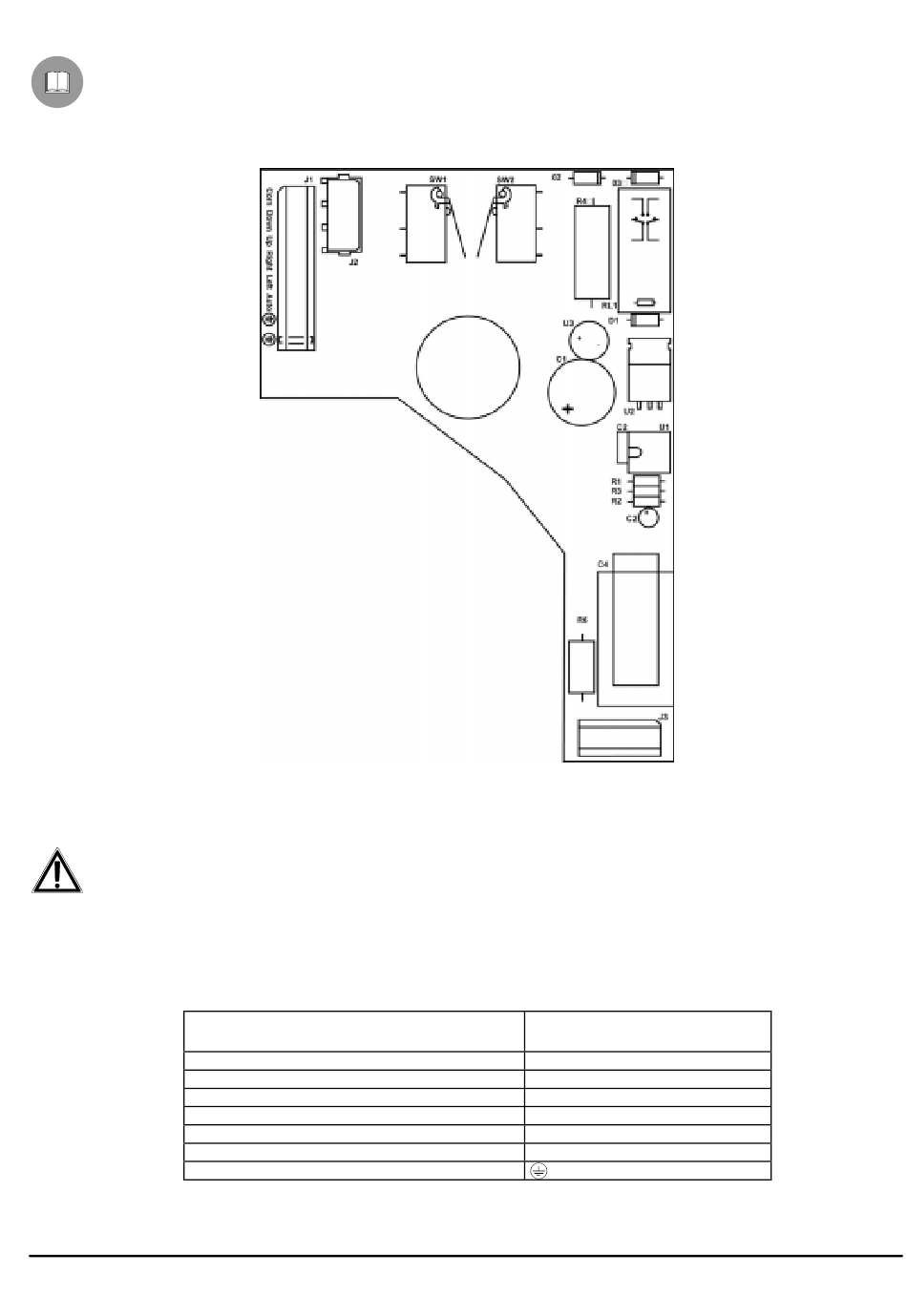

Dans la figure suivante, identifier le bornier pour le raccordement de la tourelle aux unités de commande:

Raccordement de la tourelle au pupitre CBT220/CBT24/CBZ230/CBZ24

ATTENTION: avant d'effectuer les raccordements, vérifier si la tension en sortie du pupitre
CBT220/CBT24/CBZ230/CBZ24 correspond à la tension de la tourelle (Se rapporter aux caractéristiques techniques
du pupitre et de la tourelle).
Où l'on doit agir : plaque à bornes J1 sur la carte inférieure de la tourelle (voir figure).
Réglages : raccorder les fils du pupitre à la tourelle selon le tableau suivant :
Fils en sortie du
CBT220/CBT24/CBZ230/CBZ24
BLANC
MARRON
JAUNE
GRIS
ROSE
VERT
JAUNE/VERT
Raccordement à la tourelle
Com
Down
Up
Right
Left
Auto
Pag. 8 PTH910 / PTH911-PHH810 / PHH811 9825
