Anschluß der Schwenkvorrichtung an den Bedienungseinheiten

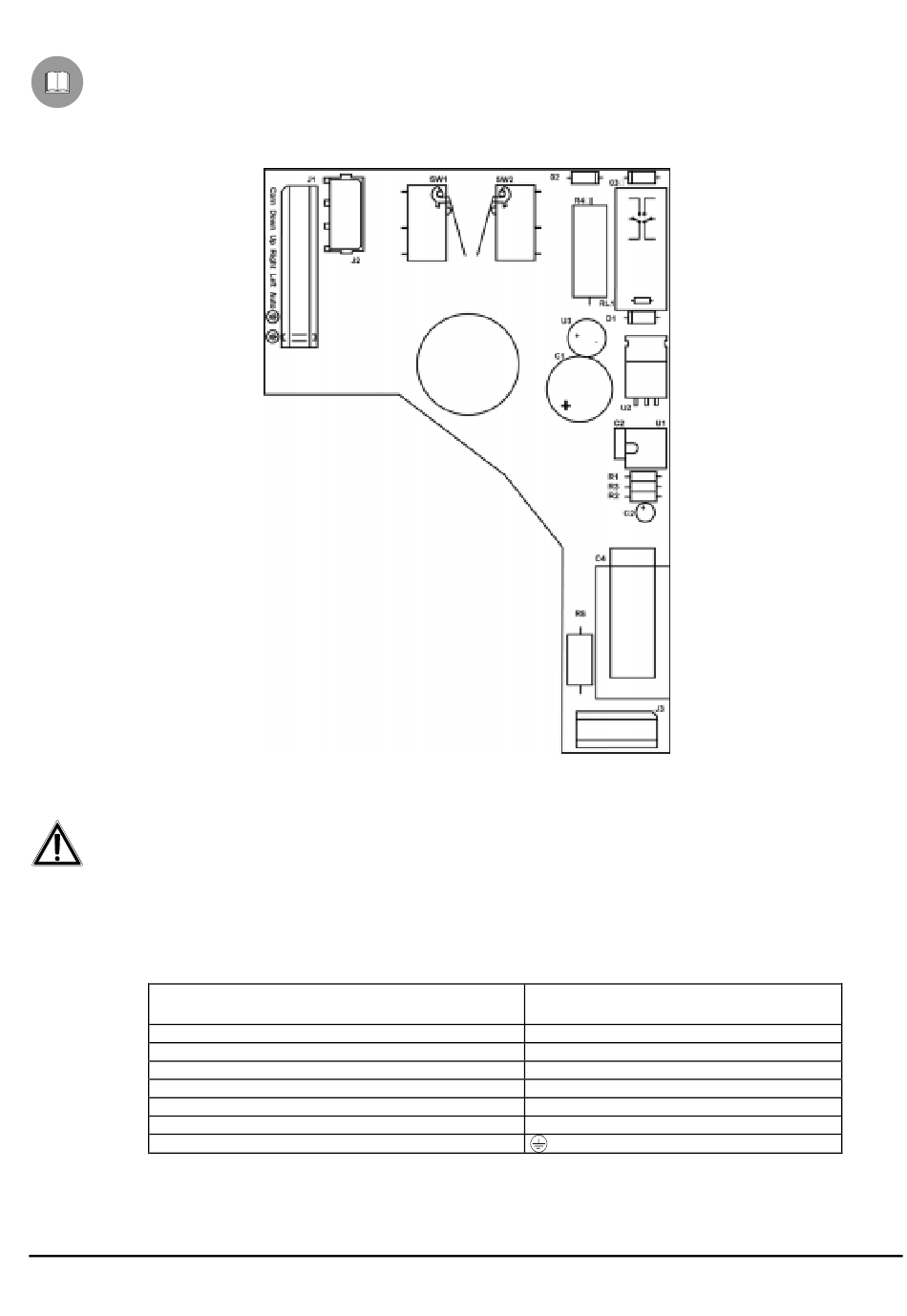

Im folgenden Bild das Klemmbrett für den Schwenkvorrichtungsanschluß an der Bedienungseinheit
identifizieren:
Anschluß der Schwenkvorrichtung an der CBT220/CBT24/CBZ230/CBZ24-Tastatur
VORSICHT: bevor Sie die Anschlüße durchführen, vergewissern Sie sich, daß die Ausgangsspannung der
CBT220/CBT24/CBZ230/CBZ24-Tastatur der Schwenkvorrichtungsspannung entspricht (Beziehen Sie sich auf die
Betriebseigenschaften auf den Datenschildern der Tastatur und der Schwenkvorrichtung).
Eingriff : Klemmbrett J1 auf die untere Karte der Schwenkung (siehe Bild).
Einstellungen : die von Tastatur herauskommenden Kabeln sind der Schwenkung, nach der folgendem Übersicht, zu
verbinden.
Ausgangskabeln von
CBT220/CBT24/CBZ230/CBZ24
WEISS
BRAUN
GELB
GRAU
ROSA
GRÜN
GELB/GRÜN
Verbindung an der Schwenkung
Com
Down
Up
Right
Left
Auto
