Collegamento del brandeggio alle unità di comando

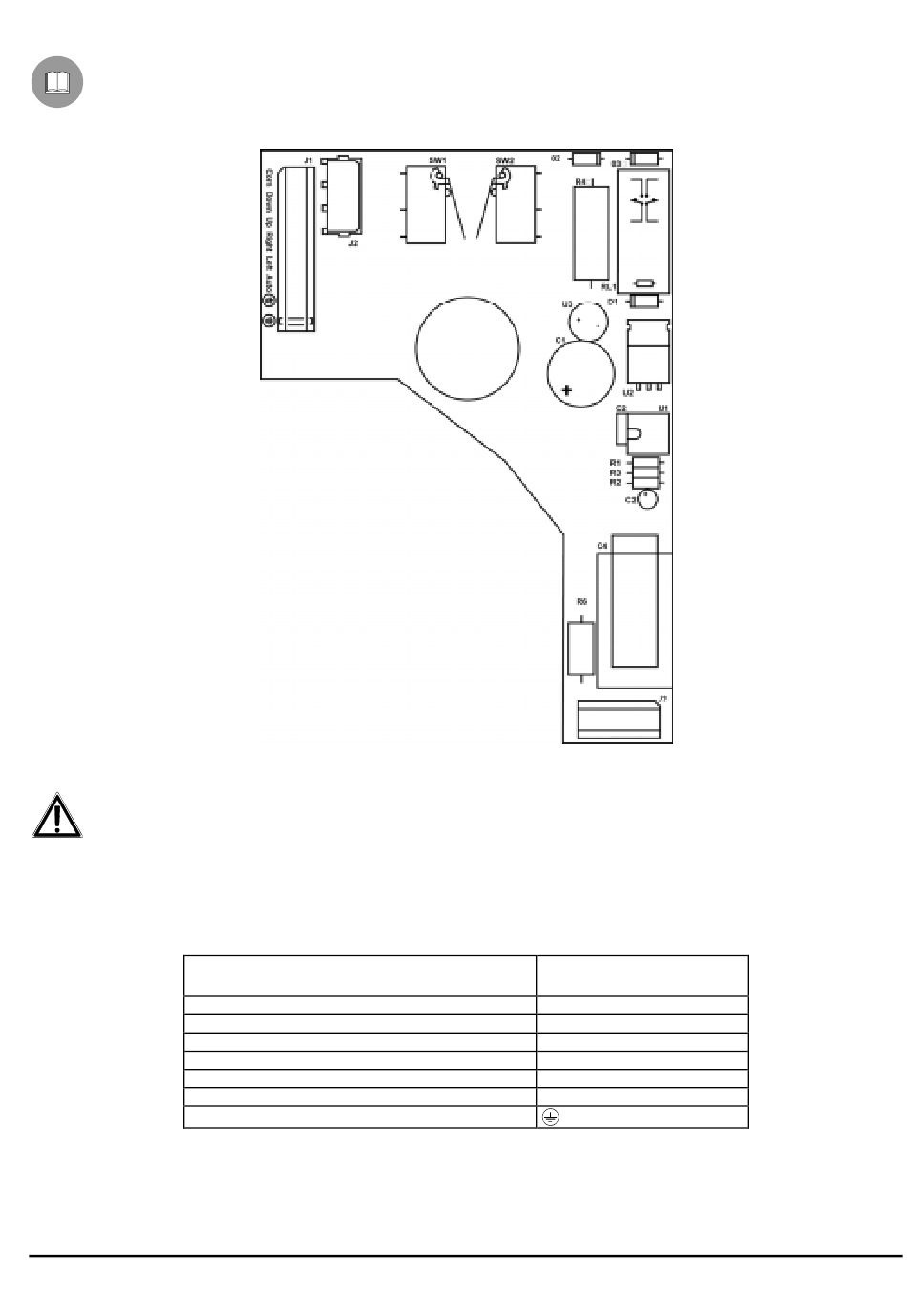

Nella figura seguente identificare la morsettiera J1 per il collegamento del brandeggio alle unità di comando:
Collegamento del brandeggio alla tastiera CBT220/CBT24/CBZ230/CBZ24
ATTENZIONE: prima di eseguire i collegamenti assicurarsi che la tensione in uscita dalla tastiera
CBT220/CBT24/CBZ230/CBZ24 corrisponda alla tensione del brandeggio (Fare riferimento ai dati di marcatura della
tastiera e del brandeggio).
Dove Agire : morsettiera J1 sulla scheda inferiore del brandeggio (vedi figura)
Impostazioni : collegare i fili provenienti dalla tastiera al brandeggio secondo la tabella seguente :
Fili in uscita da
CBT220/CBT24/CBZ230/CBZ24
BIANCO
MARRONE
GIALLO
GRIGIO
ROSA
VERDE
GIALLO/VERDE
Collegamento al
brandeggio
Com
Down
Up
Right
Left
Auto
Pag. 8 PTH910 / PTH911 -PHH810 /PHH8119825
