Connecteurs et raccordements

La procédure d'installation doit être effectuée seulement par personnel technique qualifié: un raccordement
incorrect des différentes périphériques peut entraîner l'isolation du pupitre du reste du système.

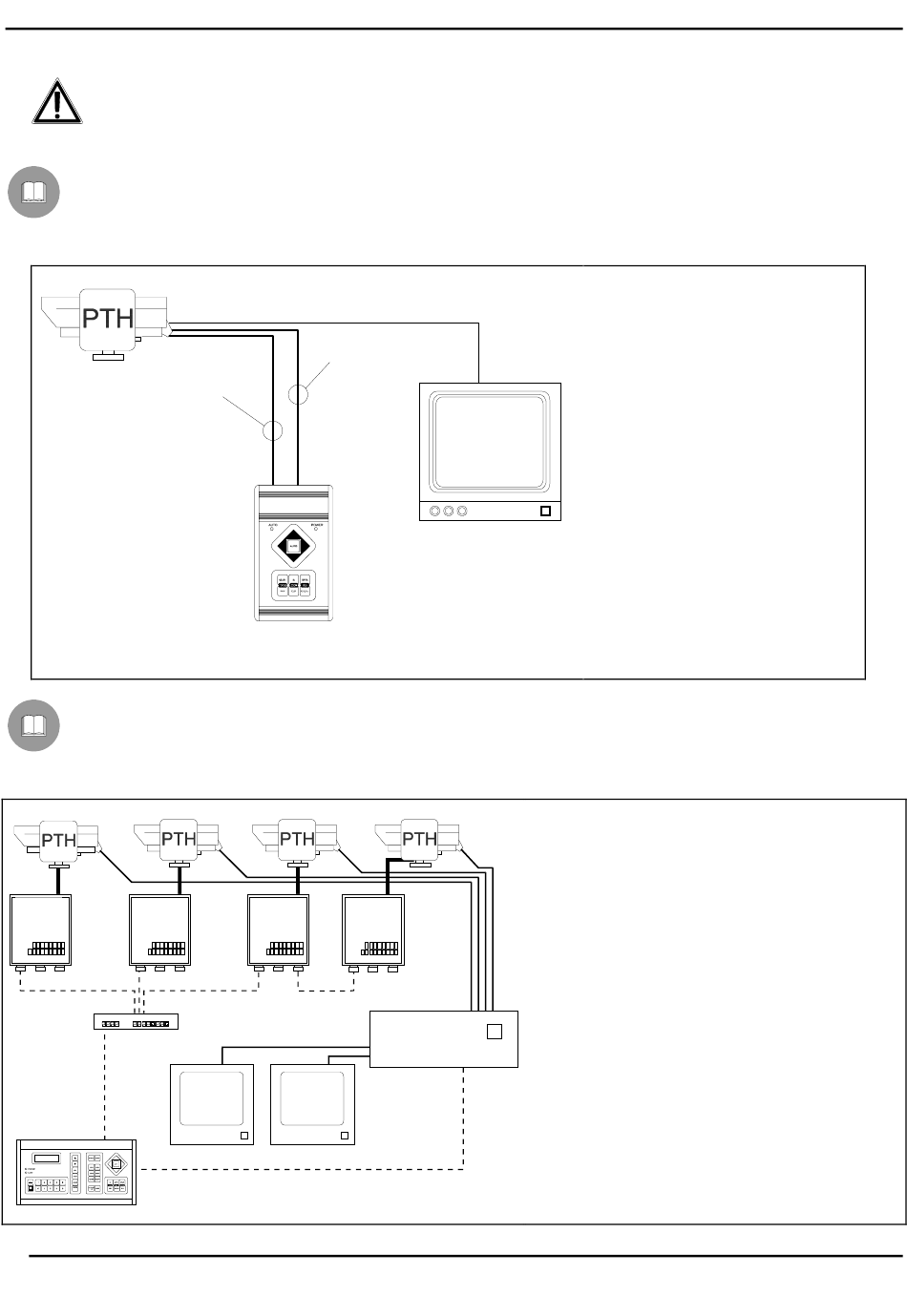

Exemple d'installation

Installation contrôlée par un opérateur avec un moniteur: l'opérateur contrôle une tourelle et les fonctions de FOYER
(FOCUS), ZOOM, DIAPHRAGME (IRIS) de la télécaméra:
Câble 6 fils pour
le raccordement
de l'objectif
Exemple d'installation
Un opérateur avec plusieurs moniteurs, qui contrôle une série de tourelles en configuration mixte (à étoile et en ligne
bus)
DTRX
DTRX
DCS2
Câble 7 fils
pour le
raccordement
de la tourelle
CBZ230/CBZ24
DTRX
DCMX
MATERIEL EMPLOYÉ
Pupitre de contrôle:
•
Gestion du vidéo:
•
•
•
DTRX
Gestion de la télémétrie:
•
•
•
SW16.4 OSM
Pag. 6
MATERIEL EMPLOYÉ
Pupitre de contrôle:
•
1 pupitre de contrôle
CBZ230/CBZ24
Gestion du vidéo:
•
1 moniteur
Gestion de la télémétrie:
•
PTH910 / PTH911 -
1 tourelle
PHH810 / PHH811
•
1 objectif motorisé
1 pupitre DCS2
1 commutateur vidéo SW16.4 OSM
2 moniteurs
4 télécaméras
1 controleur de comunications DCMX
4 récepteurs DTRX
4 tourelles PTH910 / PTH911 - PHH810 / PHH811
PTH910 / PTH911-PHH810 / PHH811 9825
