Raccordement de la tourelle au récepteur DTMRX/DTRX
ATTENTION: avant d'effectuer les raccordements, vérifier si la tension en sortie du récepteur correspond à la
tension de la tourelle (Se rapporter aux caractéristiques de la tourelle et au manuel DTMRX/DTRX ).

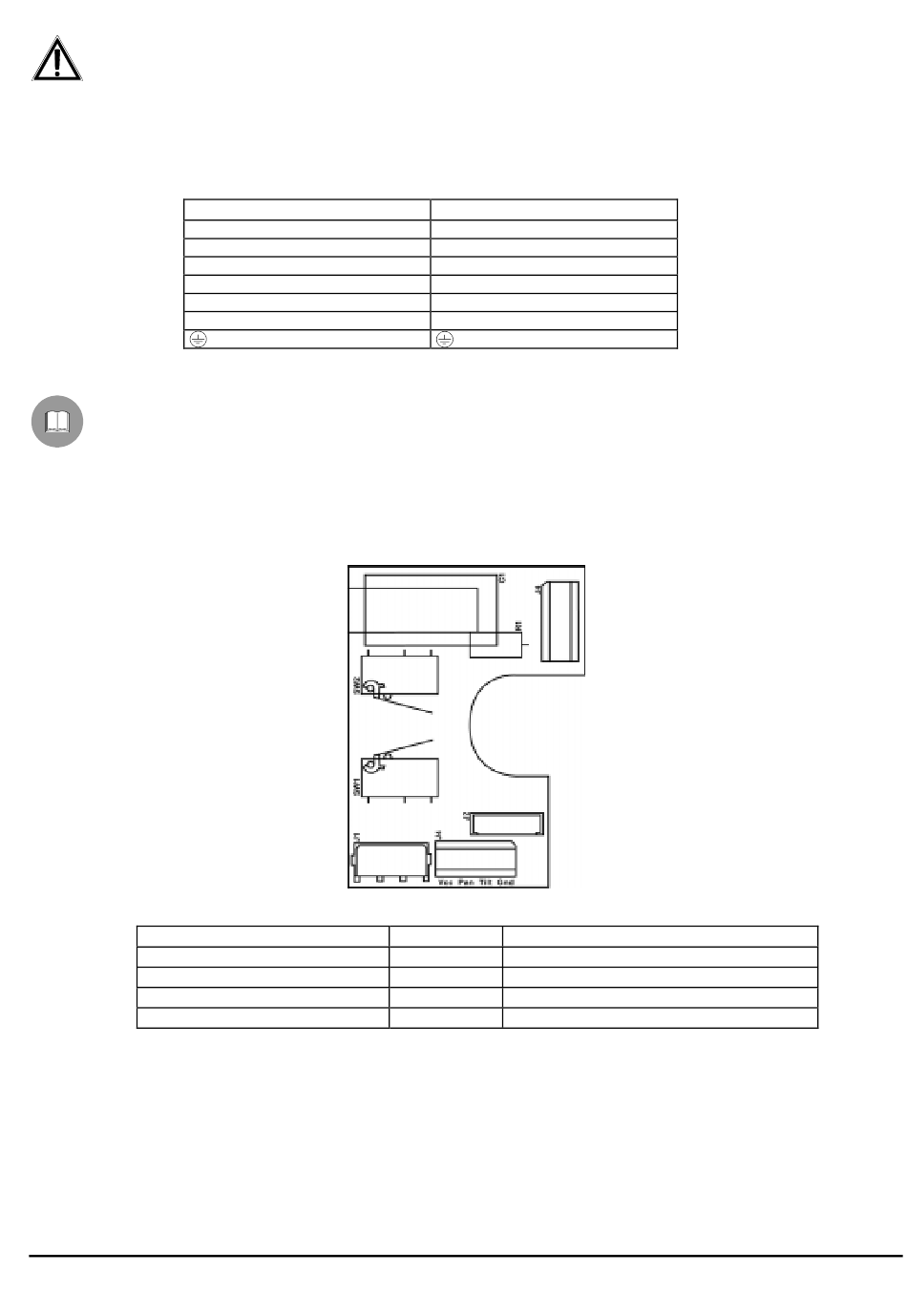

Où l'on doit agir : plaque à bornes J1 sur la carte inférieure de la tourelle (voir figure), plaque à bornes du récepteur
(voir manuel DTMRX/ DTRX)
Réglages : raccorder la plaque à bornes de la tourelle à celle du récepteur selon le tableau suivant
Raccordement de la Préselection au récepteur DTRX ( seulement PTH910P / PTH911P )
La procédure suivante doit être effectuée seulement pour les tourelles avec PRÉSELECTION et seulement si la
carte optionnelle DTRP est présente dans le récepteur DTRX.
Où l'on doit agir : câble à 4 fils en sortie de la tourelle, bornier de la carte DTRP (voir manuel DTRX)
Réglages : raccorder les 4 fils en sortie de la tourelle au bornier de la carte DTRP selon le tableau suivant
Raccordement à la carte DTRP Signifié
VCC
PAN
TILT
GND
Raccordement au récepteur
COM
DOWN
UP
RIGHT
LETF
AUTO
Borne J1 (tourelle)
Com
Down
Up
Right
Left
Auto
Borne J4 sur la tourelle
+5 Volt Vcc
Horizzontal Pan
Vertical Tilt
0 Volt Gnd
Pag. 9 PTH910 / PTH911-PHH810 / PHH811 9825
